SCHROFF MPS022 交流/直流开关电源模块

描述

SCHROFF MPS022是一款高性能的19英寸交流/直流开关电源模块，专为VMEbus（VERSAbus Module Eurocard）系统和其他工业嵌入式系统提供稳定可靠的电源。作为Schroff（现为nVent Schroff旗下）电源解决方案系列中的重要一员，SCHROFF MPS022凭借其紧凑的6U高度、12HP宽度设计以及卓越的电气性能，在需要高可靠性和精确供电的工业应用中占据着核心地位。

SCHROFF MPS022具备宽范围的交流输入电压支持（通常为90-264 VAC）和直流输入电压支持（通常为130-350 VDC），并集成有源功率因数校正（PFC）功能，确保了在全球各种电网条件下的高效运行和良好的电能质量。该模块通常提供多个直流输出电压，例如+5V、+12V和-12V，以满足VMEbus背板上各类模块（如CPU、I/O卡、通信卡）的供电需求。SCHROFF MPS022的设计强调可靠性、高效性和易于集成，内置过载和短路保护功能，能够有效保护下游设备免受电源异常的影响，是构建稳定、高效工业控制和数据采集系统的理想选择。

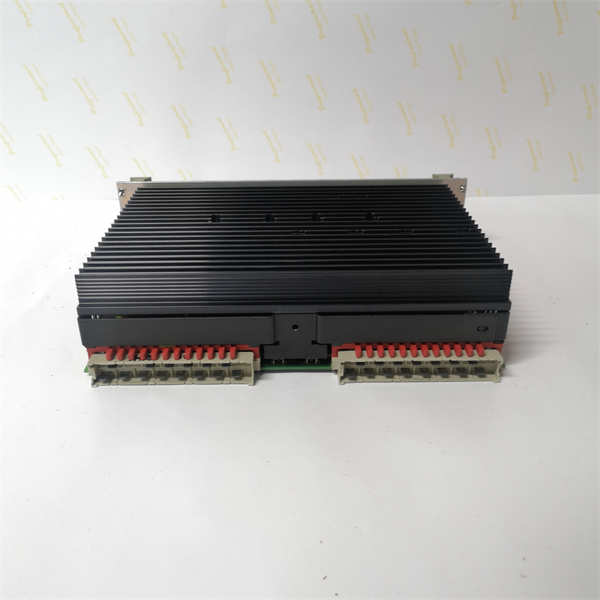

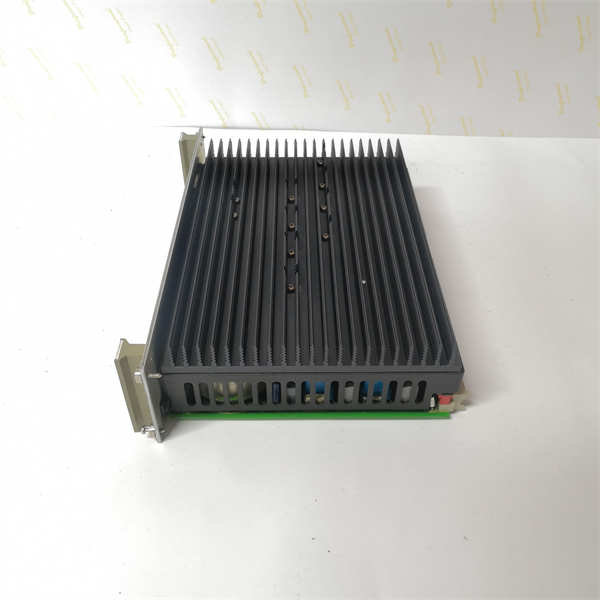

SCHROFF MPS022

技术规格

产品型号：MPS022(通常后缀有具体订单号，如13100-203)

制造商：SCHROFF(现为nVent Schroff旗下)

产品类型：19英寸交流/直流开关电源模块(19″AC/DC Switch-Mode Power Supply Unit)

兼容系统：VMEbus系统(VMEbus Systems)

输入电压范围：90-264 V AC(交流)；130-350 V DC(直流)

输入频率：50/60 Hz

功率因数校正(PFC)：有源(Active)

输出电压：通常为3路输出，例如：+5 V,+12 V,-12 V

输出功率：约224 W(不同配置可能略有差异)

额定输出电流(典型)：+5V:20-28 A；+12V:4-7 A；-12V:2-3 A

高度单元(HU)：6 U

宽度单元(HP)：12 HP

深度：约171.93 mm(160 mm板卡深度)

冷却方式：内置风扇(Internal Fan)

工作环境温度：0°C至+40°C(或5°C至45°C)

通信/信号：VMEbus信号接口(例如Output Voltage OK信号)

主要特点和优势

SCHROFF MPS022电源模块作为工业级电源解决方案，具备一系列关键特点和优势，使其成为高可靠性应用的首选：

宽输入电压范围与PFC：MPS022支持90-264 VAC和130-350 VDC的超宽输入电压范围，这使得它能够适应全球不同地区的电网标准和工业电源条件，极大增强了系统的灵活性和通用性。集成有源功率因数校正（PFC）功能，确保电源输入电流与电压同相，降低谐波污染，提高了能源利用效率。

多路稳定输出：SCHROFF MPS022通常提供三路独立的直流输出电压（如+5V,+12V,-12V），精确满足VMEbus系统内各类模块的供电需求。每路输出都经过严格稳压，确保在负载变化或输入波动时仍能提供稳定的电压，保障了敏感电子组件的可靠运行。

高效率与可靠性：采用先进的开关电源技术，MPS022实现了高转换效率，减少了能量损耗，降低了散热需求。内置的过载保护、短路保护以及过压保护功能，能够有效防止电源自身和所连接设备在异常情况下的损坏，从而大大提升了系统整体的可靠性和安全性。

VMEbus兼容性：作为专门为VMEbus系统设计的电源模块，SCHROROFF MPS022完美兼容VMEbus标准，能够直接插入VME机架，并通过背板为所有VME模块提供稳定的电力。这种无缝集成简化了系统设计和安装，确保了与VME总线通信的稳定性。

紧凑与模块化设计：MPS022采用标准的6U高度和12HP宽度，易于在19英寸工业机架中安装。其插拔式设计使得电源模块的安装、更换和维护变得快速便捷，有助于缩短系统停机时间。

优异的电磁兼容性（EMC）：Schroff作为机箱和电源领域的专家，SCHROFF MPS022在设计时充分考虑了EMC性能，有效抑制了电磁干扰，确保电源在复杂的工业环境中稳定运行，并符合相关的EMC标准。

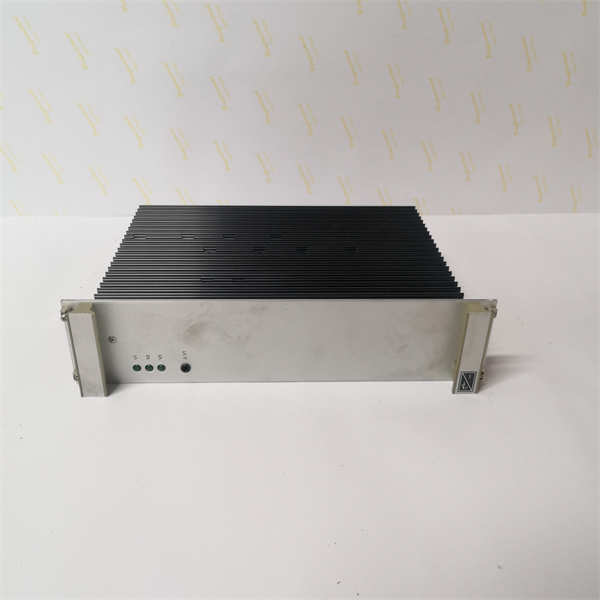

SCHROFF MPS022

应用领域

SCHROFF MPS022电源模块因其高可靠性、多输出和对VMEbus系统的良好兼容性，广泛应用于对电源质量和稳定性要求苛刻的工业和嵌入式系统领域：

工业自动化与过程控制：MPS022是DCS（分布式控制系统）、PLC（可编程逻辑控制器）和其他工业自动化设备中VMEbus机架的核心供电源。它为这些系统中的CPU模块、通信模块和各种I/O模块提供稳定电力，确保生产线的连续运行和精确控制，尤其是在石化、电力、冶金等关键工业领域。

测试与测量设备：在需要高精度和可靠性的测试与测量系统中，例如科学研究、实验室设备或工业检测平台，SCHROFF MPS022能够为敏感的测量仪器和数据采集模块提供洁净稳定的电源，确保测量结果的准确性。

电信与网络基础设施：虽然VMEbus主要用于工业，但在一些特定或老旧的电信基础设施中，如交换机、基站或通信网关，如果采用VME架构，MPS022也能提供关键的电源支持，保证通信的稳定进行。

国防与航空航天：在对可靠性和环境适应性要求极高的国防和航空航天领域，VMEbus系统因其坚固性而得到应用。SCHROFF MPS022在这些应用中为车载、舰载或地面控制系统提供可靠的供电。

嵌入式计算系统：对于各种定制的嵌入式计算解决方案，特别是那些采用VME标准或需要多路隔离电源的应用，MPS022提供了一个标准的、高性能的电源解决方案。

安装与维护

安装前准备：在安装SCHROFF MPS022电源模块之前，请务必仔细阅读nVent Schroff提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电气安装培训，并严格遵守工业电气安全规程和当地法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源，并确认已对机架和连接的电源线路进行放电，以防止触电或设备损坏。检查MPS022模块是否有任何物理损坏，并确认其型号与系统设计要求一致。将模块正确插入到VMEbus机架的指定电源槽位中，确保其与背板上的电源连接器完全啮合。连接交流输入电源（90-264 VAC）或直流输入电源（130-350 VDC），并确保所有接地连接牢固可靠，符合EMC要求。

维护建议：为了确保SCHROFF MPS022电源模块及其所供电的VMEbus系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对模块进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。特别是电源模块的散热孔和内置风扇（如果配备），应保持清洁无堵塞，以确保良好的通风和散热。定期使用工业吸尘器或压缩空气清除模块表面和内部的灰尘和污垢。检查并紧固所有电源线、接地线和模块固定螺钉，确保所有连接器插拔到位，无松动现象。如果系统配备了外部电源监控或诊断功能，应定期检查MPS022的输出电压、电流和状态指示，确保其在正常工作范围内。对于关键应用，建议在条件允许的情况下，定期进行功率输出测试，验证电源的稳定性和带载能力。
