SCHROFF MPS015 电源模块 – 19英寸机架系统的“心脏”!

SCHROFF MPS015:这块电源模块,是 SCHROFF 家族为19英寸机架系统量身打造的“电力总管”,尤其在 VMEbus 系统中扮演着核心供电角色。它具备宽输入电压范围:90-264 VAC / 130-350 VDC,并提供多路直流输出,如V1:5V/18AV2:+12V/3AV3:-12V/2A

分类:

描述

SCHROFF MPS015:这块电源模块,是 SCHROFF 家族为19英寸机架系统量身打造的“电力总管”,尤其在 VMEbus 系统中扮演着核心供电角色。它具备宽输入电压范围:90-264 VAC / 130-350 VDC,并提供多路直流输出,如V1:5V/18AV2:+12V/3AV3:-12V/2A。有了它,你的工业设备供电再也不用发愁!原厂正品,库存充足,要啥直接招呼!

SCHROFF MPS015 产品概述

在工业自动化和嵌入式系统领域,电源的稳定性和可靠性那是头等大事。而 SCHROFF MPS015 这款电源模块,就是专门为这类严苛环境设计的“供电专家”。它出自 nVent SCHROFF 之手,这个牌子在电子封装和电源解决方案方面可是响当当的。SCHROFF MPS015 主要是为19英寸标准机架内的 VMEbus 系统提供稳定可靠的直流电源。

这块 MPS015 电源,可不只是简单地把交流电变成直流电那么简单。它内置了主动式功率因数校正 (PFC) 功能,能有效提升电力利用率,减少对电网的污染。同时,它还能提供多路输出电压,满足 VMEbus 系统中不同板卡的供电需求,比如5V、+12V和-12V。在整个自动化系统里,SCHROFF MPS015 的定位就是核心“供血泵”,确保所有模块都能得到纯净、稳定的电力供应,从而保证整个系统的高效、无故障运行。没有它,再牛的控制板卡也得“歇菜”。

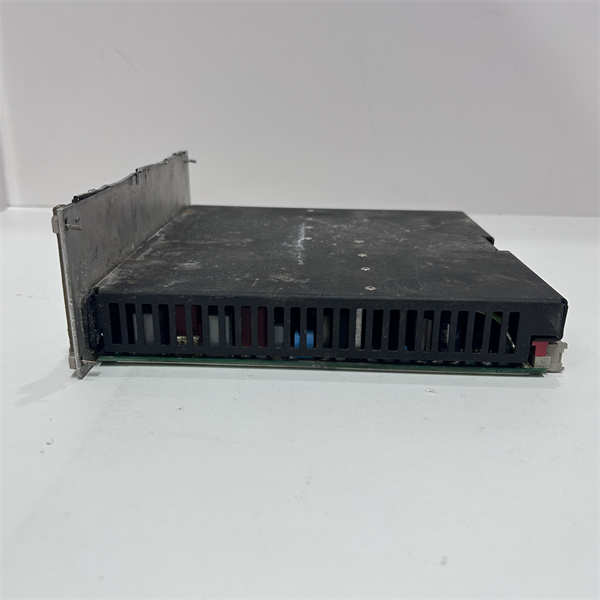

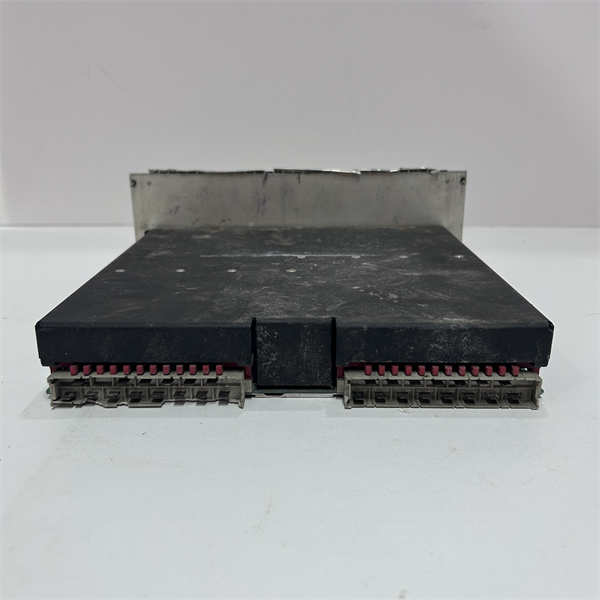

SCHROFF MPS015

SCHROFF MPS015

SCHROFF MPS015 技术规格

参数名称 参数值
产品型号 MPS015 (通常配套物料号如 13100-205)
制造商 SCHROFF (nVent SCHROFF)
产品类型 19英寸 AC/DC 开关模式电源模块
输入电压范围 90 VAC 至 264 VAC (宽范围)
输入直流电压 130 VDC 至 350 VDC (宽范围)
输入频率 50/60 Hz (自动感应)
输出电压 V1: 5V DC, V2: +12V DC, V3: -12V DC (常见配置)
输出电流 V1: 18A (峰值可达20A),V2: 3A (峰值可达4A),V3: 2A (峰值可达3A)
总输出功率 150W / 224W (取决于具体型号和负载)
功率因数校正 (PFC) 有源 PFC
VMEbus 信令 支持 VMEbus 信号接口
高度单元 6U
宽度单元 8HP
深度 171.93 mm
冷却方式 自然对流或强制风冷 (取决于具体型号)
保护功能 过载保护、短路保护、过温保护
应用 19英寸机架系统,VMEbus 系统



主要特点和优势

宽范围输入电压: SCHROFF MPS015 最让人省心的就是它的“吃苦耐劳”劲儿。它支持90到264 VAC的交流输入电压,以及130到350 VDC的直流输入电压,这可真是宽得可以!这意味着它在全球任何电网条件下都能轻松适配,不受电压波动影响,让你的设备在全球范围内部署都没毛病,大大降低了电源选型的复杂度。

主动式功率因数校正 (PFC): 别小看这个功能,MPS015 内置的有源 PFC 可不是摆设。它能确保电源输入的电流波形更接近正弦波,从而提高电能利用率,减少对电网的谐波污染。这不仅节能环保,还能减轻对其他设备的干扰,让整个电力系统运行更“干净”、更稳定,对企业来说,长期运营成本都能省下不少。

多路独立输出: 这块 SCHROFF MPS015 电源可不是“一根筋”,它通常提供多路独立的直流输出,比如5V、+12V和-12V。这种设计完美契合 VMEbus 系统中各种板卡对不同电压的需求。每路输出都经过精心设计和严格测试,确保电压稳定、纹波极小 (Low Ripple),为连接的精密电子元件提供最纯净的“口粮”,大幅提升系统整体的稳定性和可靠性 (Reliability)。

高可靠性与工业级设计: 作为工业级电源,MPS015 那是经得起考验的。它采用坚固耐用的结构和高质量的电子元件,能够承受工业现场常见的振动、冲击以及宽温度范围(通常为0°C至60°C)。内置的过载、短路和过温保护机制,更是给你的系统多加了几道“保险”,万一出现异常,也能及时切断供电,保护后端设备不受损害。这可是工业生产连续性的重要保障!

VMEbus 信号支持: SCHROFF MPS015 不仅仅是供电,它还支持 VMEbus 特有的信号接口,能够与 VMEbus 背板进行有效的通信和状态反馈。这意味着它能更好地融入 VMEbus 系统,提供更智能的电源管理功能,比如电源状态指示、故障诊断等,让系统集成和维护变得更加简单直观。

The SCHROFF MPS015 power supply module is a robust and reliable solution designed to meet the demanding power requirements of 19-inch rack-mounted systems, particularly those utilizing the VMEbus architecture. Its standout feature is a wide AC/DC input voltage range (90-264 VAC and 130-350 VDC), ensuring global compatibility and resilience against input power fluctuations. The integrated active Power Factor Correction (PFC) significantly enhances energy efficiency and minimizes harmonic distortion on the power grid, contributing to cleaner power delivery and reduced operational costs.

The MPS015 provides multiple isolated DC outputs, typically including 5V, +12V, and -12V, meticulously regulated to supply stable and low-noise power to various VMEbus cards. This multi-output capability simplifies system integration by eliminating the need for multiple power sources. Engineered with industrial-grade components, the SCHROFF MPS015 is built to withstand harsh operating environments, featuring comprehensive protection mechanisms against overload, short-circuit, and over-temperature conditions. Its inherent reliability and robust design guarantee uninterrupted power delivery, which is critical for continuous industrial operations. Furthermore, support for VMEbus signaling protocols allows for seamless integration and intelligent power management within VMEbus-based embedded systems, making it an indispensable component for high-performance industrial and computing applications.

应用领域

SCHROFF MPS015 电源模块凭借其卓越的稳定性和多功能性,在多个对供电质量要求极高的工业和科研领域有着广泛的应用。

首先,最典型的就是工业自动化和控制系统。无论是 PLC (Programmable Logic Controller) 机柜、DCS (Distributed Control System) 机架,还是其他复杂的自动化生产线控制单元,MPS015 都能作为核心电源,为各种控制板卡、I/O 模块和通信接口提供稳定可靠的电力。特别是在需要多路电压输出的复杂系统中,它的多输出设计更是如鱼得水。

其次,在测试测量和科研设备中,SCHROFF MPS015 也是常客。例如,在航空航天测试、物理实验室的实验装置、高速数据采集系统等,这些设备对电源的稳定性、纹波和噪声都有极高的要求,MPS015 都能提供高品质的电力保障。它能够确保测量结果的精确性和实验数据的可靠性。

再者,在电信和网络通信设备中,尤其是一些老旧的或特定标准的通信机柜,MPS015 也能提供稳定的电源支持。虽然现代通信设备多采用专用电源,但在一些定制化或升级改造项目中,它依然能发挥作用。此外,在轨道交通和军工领域的嵌入式系统和控制单元中,由于对设备可靠性和环境适应性要求极高,SCHROFF MPS015 这种工业级电源也常常被选用。

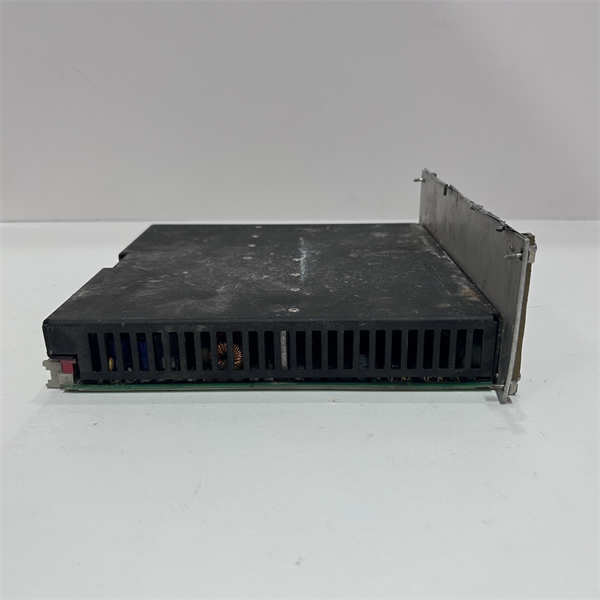

SCHROFF MPS015

SCHROFF MPS015

相关产品

SCHROFF MPS015 电源模块相关联的产品,主要集中在 SCHROFF 的19英寸机架系统以及VMEbus兼容的各类组件。这些产品通常与 MPS015 协同工作,共同搭建起一个完整的工业或嵌入式系统。

  • SCHROFF 19英寸机架/子机架 (Subrack)MPS015通常安装在标准的19英寸机架或子机架中,如 EuropacPRO 或 RatiopacPRO 系列,这些机架为电源模块提供了物理安装空间和散热环境。
  • VMEbus 背板 (Backplane)MPS015是为 VMEbus 系统设计的,所以它会连接到 VMEbus 背板上,通过背板为VMEbus总线上的各种处理器板卡、I/O板卡供电。例如,SCHROFF VME64x backplanes
  • SCHROFF MPS系列其他电源模块:SCHROFF 还提供其他型号的 MPS 系列电源,如 MPS022,这些可能具有不同的输出功率、电压配置或功能特性,可根据具体系统需求进行选择。
  • VMEbus 处理器板卡/I/O板卡:这些是 MPS015的主要供电对象,例如各种符合 VMEbus 标准的 CPU 板、数字/模拟输入输出模块、通信模块等。
  • SCHROFF 散热解决方案:为了确保 MPS015及其供电的板卡能够稳定运行,可能需要配套 SCHROFF 的风扇单元、导热板等散热附件。

安装前准备: 在安装 SCHROFF MPS015 电源模块之前,你得把功课做足。首先,确保手里有这块电源的详细安装手册,别瞎鼓捣。仔细检查你的19英寸机架或者子机架,看看安装位是不是符合 MPS015 的尺寸(比如 6U 高、8HP 宽)。检查电源接口,确保与你的电网电压和频率相符,虽然这货是宽范围输入,但确认一下总没错。最重要的是,在进行任何接线操作前,一定要确保主电源已经完全断开,并且采取防静电措施,比如戴上防静电手环,静电可是电子设备的“隐形杀手”!最后,清理一下安装环境,别让灰尘和杂物影响电源的散热。

维护建议: SCHROFF MPS015 这玩意儿,本身就皮实耐用,但“三分靠治,七分靠养”。日常维护主要就是保持清洁和良好的散热。定期检查电源模块的进出风口,确保没有灰尘堵塞,风扇(如果有的话)转动是否正常。灰尘是导致过热和电气故障的罪魁祸首。此外,定期检查电源的接线端子,确保连接牢固,没有松动或氧化现象。虽然 MPS015 有过载、短路保护,但如果经常触发这些保护,那就得排查一下后端负载是不是有问题了。如果发现电源指示灯异常,或者有异响、异味,那可得立马停机检查,别拖着,小问题拖大了就麻烦了。定期的预防性维护,能大大延长 SCHROFF MPS015 的使用寿命,让你的系统稳稳当当跑下去。
