SCHNEIDER TSXCUSBMBP 是施耐德电气专为工业自动化系统设计的高性能通信网关，用于实现 USB 设备与 Modbus Plus 网络的无缝连接。作为 Modicon Quantum 自动化平台的核心组件，该模块支持将计算机、HMI 或其他 USB 设备接入 Modbus Plus 总线，为石油化工、电力能源、智能制造等行业提供可靠的数据交互与远程监控能力。
SCHNEIDER TSXCUSBMBP 采用即插即用设计，内置协议转换引擎，可将 USB 信号转换为 Modbus Plus 协议帧，支持 1 Mbps 传输速率，确保实时数据的高效传输。其兼容 Windows XP/Vista/7/8/10 等主流操作系统，并提供专用驱动程序，无需复杂配置即可快速部署。模块内置 LED 状态指示灯，实时显示通信状态与故障诊断信息，显著降低系统调试难度。
凭借工业级抗干扰设计（符合 IEC 61000-6-2 标准）和宽温工作范围（-20°C 至 + 70°C），SCHNEIDER TSXCUSBMBP 可在强电磁干扰、高低温波动等恶劣环境下稳定运行，是工业物联网（IIoT）和智能制造场景中实现设备互联的理想选择。

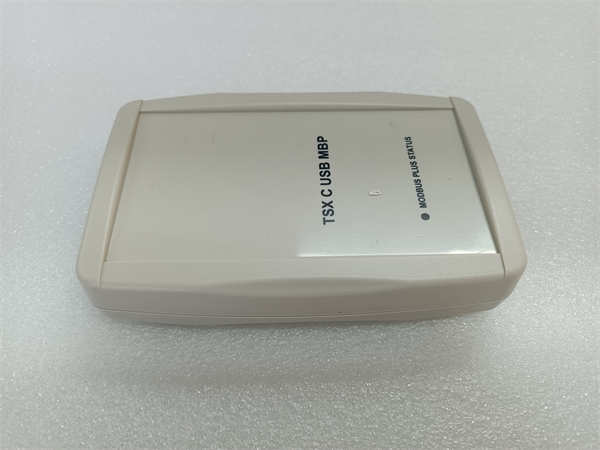

SCHNEIDER TSXCUSBMBP
技术规格
| 参数名称 | 参数值 |
| 产品型号 | SCHNEIDER TSXCUSBMBP |
| 制造商 | 施耐德电气（Schneider Electric） |
| 产品类型 | USB 转 Modbus Plus 通信网关 |
| 通信协议 | Modbus Plus（1 Mbps） |
| 接口类型 | USB 2.0 A 型公头 + Modbus Plus DB9 母头 |
| 传输速率 | 1 Mbps（Modbus Plus） |
| 支持设备数 | 最多 128 台 |
| 工作电压 | USB 总线供电（5V DC） |
| 工作温度 | -20°C 至 + 70°C |
| 物理尺寸 | 14.2cm × 5.5cm × 22.5cm（长 × 宽 × 高） |
| 重量 | 344g |
| 安装方式 | 桌面式或 DIN 导轨安装（需选配支架） |
| 诊断功能 | 电源、通信状态 LED 指示灯 |
| 兼容系统 | Windows XP/Vista/7/8/10 及 Server 2003/2008 |
| 驱动支持 | 施耐德官方驱动程序（随附 CD） |
| 合规认证 | CE、RoHS、UL 认证 |
主要特点和优势
无缝协议转换：内置硬件协议栈，无需额外配置即可实现 USB 与 Modbus Plus 协议的双向透明转换，支持与 Modicon Quantum、Premium 系列 PLC 直接通信。
高可靠性设计：采用镀金触点和抗电磁干扰（EMI）滤波电路，在变频器、电机等强干扰源环境下仍能保持数据传输稳定性。
灵活部署能力：支持通过 USB 集线器扩展多设备连接，单台计算机可同时管理多个 Modbus Plus 网络，满足分布式控制系统（DCS）的扩展需求。
便捷维护体验：LED 指示灯实时显示电源、通信状态及故障代码，配合施耐德 SoMachine 或 Unity Pro 软件可快速定位网络异常。
宽环境适应性：-20°C 至 + 70°C 的工作温度范围和 IP20 防护等级，可适应高温车间、户外控制柜等复杂工业场景。
应用领域
石油化工行业：在炼油厂、化工厂中连接 SCADA 系统与 Modbus Plus 现场仪表（如流量计、调节阀），实现工艺参数的实时监控与远程控制。
电力能源行业：用于变电站自动化系统，将继电保护装置、智能电表接入 Modbus Plus 网络，支持电网数据采集与状态诊断。
智能制造产线：在汽车总装线、电子元件生产线中，连接工业机器人、PLC 与 HMI 终端，实现设备状态监控、程序上传下载及生产数据追溯。
市政工程：在污水处理厂、泵站中，通过SCHNEIDER TSXCUSBMBP 将 PLC 控制数据传输至中央监控室，支持远程启停设备与能耗分析。
设备维护与调试：工程师可通过笔记本电脑连接模块，对现场 PLC 进行程序调试、参数修改及故障诊断，减少停机时间。
相关产品
- SCHNEIDER TSXCUSB485：USB 转 RS485 通信模块，适用于 Modbus RTU 协议，与TSXCUSBMBP共同覆盖不同工业总线需求。
- SCHNEIDER TSXCUSBETH：USB 转以太网通信模块，支持 Profinet、EtherNet/IP 等协议，扩展TSXCUSBMBP的网络兼容性。
- SCHNEIDER 140NOE77100：Modbus Plus 网络接口模块，可与TSXCUSBMBP组成冗余通信链路，提升系统可靠性。
- SCHNEIDER Magelis XBT GT：工业触摸屏，通过TSXCUSBMBP直接连接 Modbus Plus PLC，实现本地化人机交互。
- SCHNEIDER Unity Pro 软件：PLC 编程与调试工具，配合TSXCUSBMBP可实现远程在线监控与程序更新。

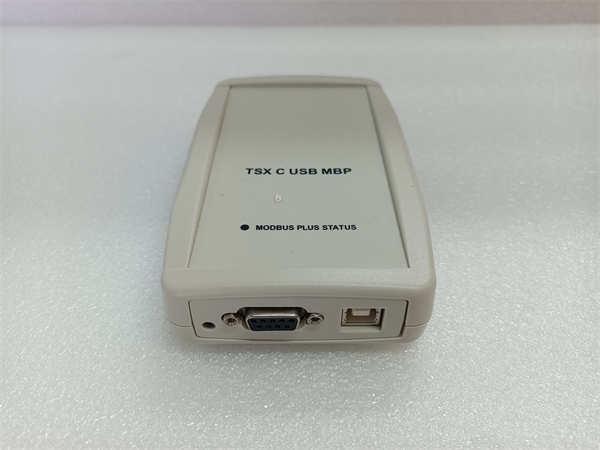

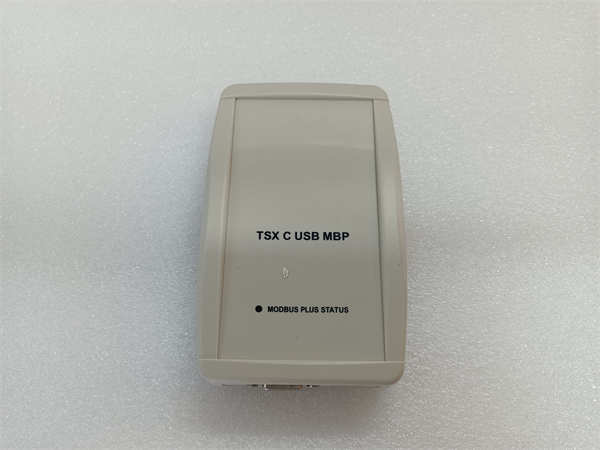

SCHNEIDER TSXCUSBMBP
安装与维护
安装前准备：
- 确认计算机已安装TSXCUSBMBP驱动程序（随附 CD 或官方提供的驱动安装包），并关闭防火墙与杀毒软件。
- 使用 990NAD21110/30 或 990NAD21810/30 专用电缆连接模块的 Modbus Plus 接口与 PLC 的 MB + 端口，确保接地良好。
- 检查 USB 接口供电能力，建议使用独立供电的 USB 2.0 集线器以避免电流不足。
维护建议：
- 定期清洁模块表面灰尘，避免因积尘导致散热不良。
- 每季度通过施耐德诊断工具检查通信误码率，若超过1% 需排查线路连接或更换电缆。
- 若 LED 指示灯显示红色故障代码，可通过驱动程序内置日志功能导出诊断报告，联系施耐德技术支持获取解决方案。
