SCHNEIDER PC-E984-685 数字量输入模块 – Modicon 984 适配，工业信号采集利器！

描述

SCHNEIDER PC-E984-685 是施耐德电气（SCHNEIDER）专为 Modicon 984 系列可编程逻辑控制器（PLC）设计的数字量输入模块，核心定位是 “工业现场高密度离散信号采集单元”。它通过 Modicon 984 系列 PLC 的专用机架总线与主机（如 Modicon 984-250、984-350）无缝对接，32 路 DI 通道可实时采集设备启停状态、传感器触发信号、报警触点等离散信号，将现场 “开 / 关” 状态转换为 PLC 可识别的数字信号，为控制逻辑运算提供基础数据支撑。​

这款模块的关键价值在于 “高性价比” 与 “强兼容性”——32 路通道的高密度设计，能在 1 个机架插槽内实现大量信号采集，相比 16 路 DI 模块减少 50% 的安装空间；严格遵循 Modicon 984 系列硬件协议，无需额外驱动即可被主机自动识别，避免第三方模块的兼容性问题。无论是汽车零部件生产线的工位状态监测、包装设备的物料到位检测，还是化工辅机的阀门反馈采集，SCHNEIDER PC-E984-685 都能凭借稳定的信号采集性能，确保自动化系统精准获取现场状态，为控制指令下发提供可靠依据。​

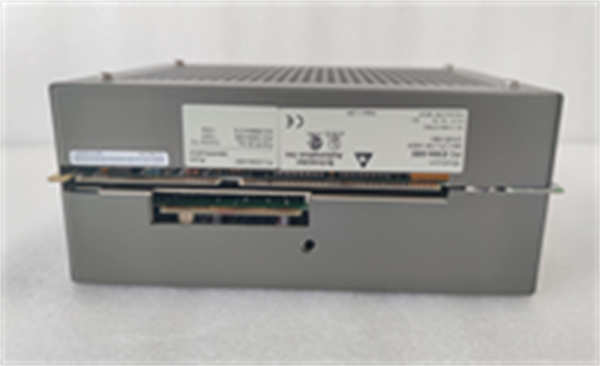

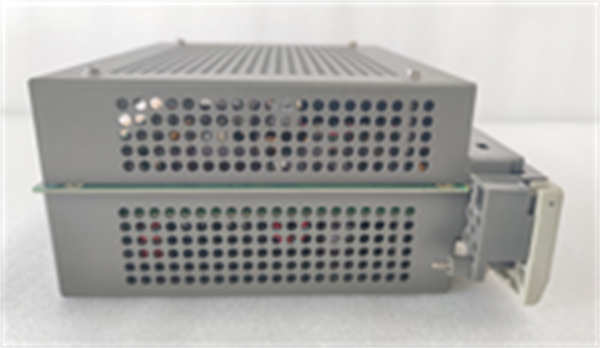

PC-E984-685 SCHNEIDER

主要特点和优势​

高密度通道设计，节省系统成本：SCHNEIDER PC-E984-685 采用紧凑型机架式布局，在标准 Modicon 984 系列 PLC 机架插槽内（宽 40mm）集成 32 路独立 DI 通道，单模块可替代 2 块 16 路 DI 模块。以某中小型包装生产线为例，原本需要 4 块 16 路 DI 模块采集 64 路信号，采用PC-E984-685 后仅需 2 块，机架插槽占用量减少 50%，同时减少布线工作量与线缆成本，系统集成成本降低 30% 以上，尤其适合空间紧张的控制柜场景。​

工业级隔离防护，抗干扰能力强：模块每路 DI 通道均采用光电隔离（Opto-isolation）技术，隔离电压达 1kVrms，可有效阻断工业现场的共模干扰（Common Mode Interference）与串模干扰（Differential Mode Interference）—— 比如车间大功率变频器启停时产生的电磁辐射、电缆长线传输引入的干扰信号，避免虚假信号导致 PLC 误判（如误报 “物料到位”）。同时，SCHNEIDER PC-E984-685 通过 UL 508、CE（EN 61000-6-2）认证，在强电磁环境中仍能稳定工作，平均无故障时间（Mean Time Between Failures, MTBF）达 100,000 小时以上，满足 “7×24 小时” 连续生产需求。​

灵活信号适配，兼容性广泛：SCHNEIDER PC-E984-685 的 DI 通道支持干接点（Dry Contact）与 PNP 型传感器信号，无需额外配置信号转换模块，适配绝大多数工业离散传感器（如限位开关、光电传感器、压力开关）。用户可通过 Modicon 984 系列编程软件（如 Concept）对每路通道的滤波时间（0.1ms-10ms 可调）进行独立设置 —— 例如对振动环境中的限位开关，设置 5ms 滤波时间抗干扰；对高速移动的工件检测光电传感器，设置 0.5ms 滤波时间保证响应速度，适配不同场景的信号特性需求。​

便捷诊断与维护，运维效率高：模块内置通道级诊断功能，可实时监测每路 DI 通道的接线状态 —— 当通道开路时，通过 PLC 主机反馈 “信号丢失” 报警；当通道短路时，触发内部过流保护（无损坏风险），同时在模块指示灯上直观显示故障通道（红灯常亮）。运维人员无需借助额外工具，通过模块指示灯即可快速定位故障点（如 “第 12 路通道开路”），故障处理时间从小时级缩短至分钟级，大幅降低运维成本与停机损失。​

The SCHNEIDER PC-E984-685 is a high-density digital input (DI) module designed exclusively for SCHNEIDER’s Modicon 984 series PLCs, engineered to streamline discrete signal acquisition in industrial automation applications. Featuring 32 independent DI channels in a single rack slot, it maximizes space utilization in control cabinets while minimizing the need for multiple modules—critical for cost-sensitive medium and small-scale projects.​

With 1kVrms optical isolation per channel and compliance with UL 508 and EN 61000-6-2 EMC standards, the module delivers reliable performance in electrically noisy environments, preventing false signals from disrupting production processes. Its flexible compatibility with dry contact and PNP sensor signals, combined with adjustable filter times (0.1ms-10ms), enables seamless integration with diverse field devices. Equipped with built-in channel diagnostics and status LEDs, the PC-E984-685 simplifies troubleshooting, reducing downtime and maintenance costs for manufacturing lines, packaging equipment, and chemical auxiliary systems.​

PC-E984-685 技术规格​

​

​

应用领域​

SCHNEIDER PC-E984-685 在汽车零部件制造业的生产线中应用广泛，例如在发动机缸盖加工生产线中，模块与 Modicon 984-350 PLC 主机配套，32 路 DI 通道采集关键信号 ——1-8 路为加工工位的工件到位光电传感器信号，9-16 路为刀具磨损检测开关信号，17-24 路为夹具夹紧反馈信号，25-32 路为急停按钮与安全光栅信号。模块 0.5ms 的响应时间确保工件到位后立即触发加工动作，避免错位；1kVrms 隔离设计抵御车间数控机床的电磁干扰，确保信号稳定，保障生产线每小时 150 件的加工效率，合格率达 99.8% 以上。​

包装设备的单机控制中，SCHNEIDER PC-E984-685 是信号采集核心。在全自动食品包装机中，模块的 DI 通道采集 8 路物料检测光电传感器（检测包装膜、物料是否到位）、6 路限位开关（控制包装机机械臂行程）、4 路温度开关（监测热封温度是否超限）、14 路设备状态反馈信号（如电机启停、真空泵运行）。通过 Modicon 984 PLC 主机的逻辑运算，根据模块采集的信号控制包装动作，其 32 路高密度通道设计减少了模块数量（从 3 块 16 路模块减少至 1 块），简化控制柜布局，同时通道诊断功能快速定位传感器故障，减少包装机停机时间（日均停机≤30 分钟）。​

化工行业的辅机设备监控中，SCHNEIDER PC-E984-685 适配严苛需求。在甲醇储罐的配套泵组控制中，模块的 DI 通道采集 6 台泵的启停状态反馈、4 个储罐液位高 / 低限位开关信号、8 个阀门开 / 关反馈信号、14 个报警触点（如泵过载、管道压力高）。0-60°C 的工作温度适应化工车间的环境变化，24VDC 宽幅供电抵御电网波动，确保泵组状态信号实时上传至 PLC，当检测到 “液位低 + 泵运行” 的异常组合时，立即触发停机联锁，防止泵空转损坏，保障辅机设备安全运行。​

相关产品​

1. SCHNEIDER PC-E984-680：同系列数字量输出模块，32 路 DO 通道（继电器输出），与PC-E984-685配套使用，输出控制指令（如电机启停、阀门开关），构建 “采集 – 执行” 闭环，适合大量离散控制场景。​
2. SCHNEIDER PC-E984-650：模拟量输入模块，8 路 AI 通道（支持 4-20mA/0-10V），与PC-E984-685兼容，用于采集温度、压力等连续信号，补充模块的模拟量监测能力。​
3. SCHNEIDER Modicon 984-350：Modicon 984 系列 PLC 主机，PC-E984-685的核心配套设备，接收模块的 DI 信号并执行控制逻辑，支持多模块扩展（最多 8 个 I/O 模块）。​
4. SCHNEIDER TSX-P573634：Modicon 984 系列机架，用于安装PC-E984-685及其他 I/O 模块，提供稳定的总线连接与供电，支持 10 个插槽，适配中小型系统扩展。​
5. SCHNEIDER Unity Pro：专用编程软件，用于PC-E984-685的参数配置（如滤波时间设置）与 PLC 逻辑编程，支持梯形图、功能块图（FBD）编程，操作便捷。​
6. SCHNEIDER RM175E01：24VDC 开关电源，为PC-E984-685及所在机架提供稳定供电，输出电流 5A，支持过载保护，适配模块≤15W 的低功耗需求。​
7. SCHNEIDER XBT-GT2330：工业人机界面（HMI），与PC-E984-685所在的 PLC 系统通信，可视化展示模块采集的 DI 信号（如设备状态指示灯），支持操作员远程监控。​

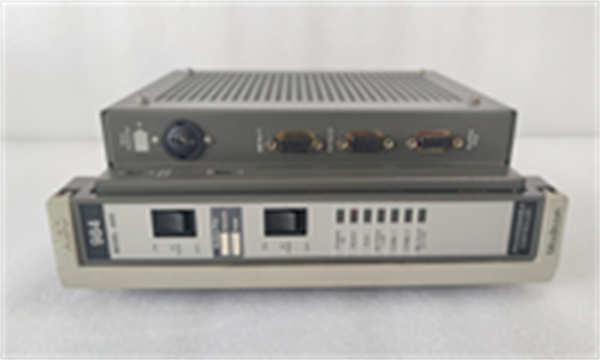

PC-E984-685 SCHNEIDER

安装与维护​

安装前准备：安装SCHNEIDER PC-E984-685 前，需确认 Modicon 984 系列 PLC 主机（如 984-350）与机架（如 TSX-P573634）的兼容性，机架固件版本需≥V3.0；准备 24VDC 稳压电源（建议 SCHNEIDER RM175E01），确保电源纹波≤100mVpp，避免电压波动影响模块信号采集；安装前切断机架总电源，佩戴防静电手环（模块内部光电耦合器对静电敏感），防止静电损坏元件；同时准备屏蔽双绞线（DI 信号用 RVVP 2×0.5mm²），接线时严格区分信号正负极与接地线，每路通道接线电阻≤10Ω，避免接触不良导致信号丢失。​

维护建议：每月通过 Unity Pro 软件或 HMI 检查SCHNEIDER PC-E984-685 的运行状态，重点查看每路 DI 通道的 “通 / 断” 状态是否与现场设备实际状态一致，模块指示灯是否正常（绿灯 = 正常，红灯 = 故障）；每季度断电清洁模块表面，用干燥软毛刷擦拭粉尘（禁止使用液体清洁剂或压缩空气），检查模块与机架的连接是否牢固，电缆接头有无松动或氧化；每年对模块进行一次功能测试，使用标准信号发生器模拟干接点 / PNP 信号，验证每路通道的响应时间与诊断功能是否正常；若模块出现通道故障，优先检查传感器接线与供电，排除外部问题后再更换模块，故障模块建议返厂维修，避免自行拆卸导致内部电路损坏。
