SBS PMC-HS-SERIAL 模块，保障实时控制系统数据传输完整性。

描述

产品简要说明

SBS PMC-HS-SERIAL：这款四通道高速串行通信 PMC 模块，是为严苛的嵌入式计算环境设计的强大 I/O 核心。它能以高达 同步速率：10 Mbit/s 的速度传输数据，支持 RS-232、RS-422、V.35 等多种物理接口，并通过 8 个 DMA 控制器实现低 CPU 开销（Low CPU Overhead）。PMC-HS-SERIAL 采用 PEB20534 控制器，完美支持 HDLC、SDLC 等复杂协议，是军工、电信和工业自动化领域实时数据传输的可靠保障。

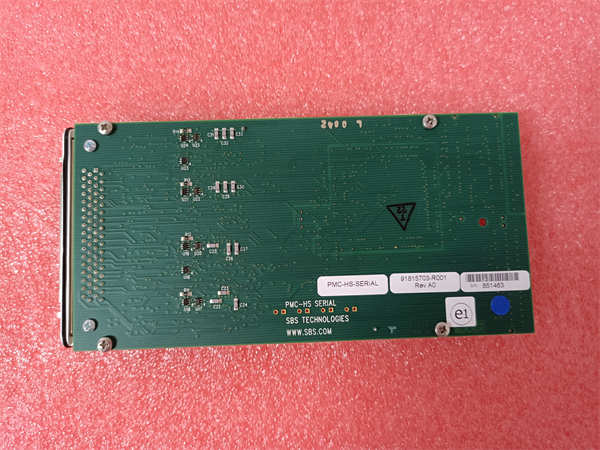

SBS PMC-HS-SERIAL

PMC-HS-SERIAL 产品概述

在高性能嵌入式系统和实时控制领域，对于高带宽、低延迟的串行通信需求从未停止，SBS PMC-HS-SERIAL 就是针对这种需求而诞生的优秀解决方案。这款模块并非简单的多口串口卡，它是一块功能强大的四通道高速串行通信 PCI 夹层卡 (PMC)，专为需要处理复杂通信协议（如 HDLC、SDLC）或极高串行速率的应用场景而设计。我们知道，在 VME 或 CompactPCI (cPCI) 这类工业和军工级总线架构中，I/O 扩展卡的性能直接决定了整个系统的实时响应能力。

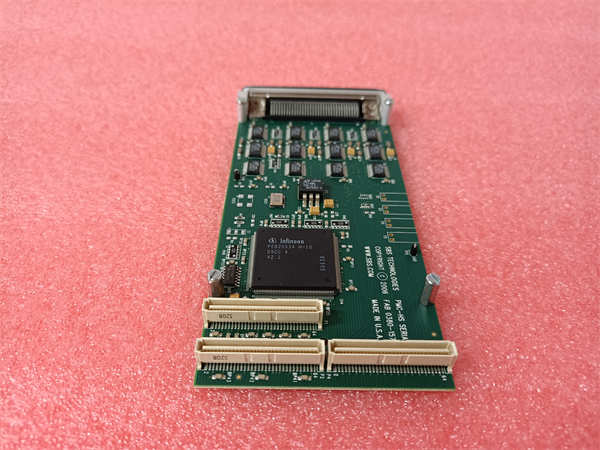

SBS PMC-HS-SERIAL 的核心价值在于它成功地在单个 PMC 模块上，集成了四个完全独立的、高性能串行通信通道。它通过采用 Siemens PEB20534 串行通信控制器 (SCC) 芯片，确保了对多种高级协议的硬件级支持和高效处理。这意味着主机中央处理器 (CPU) 可以将繁重的通信任务交给 PMC-HS-SERIAL 来处理，从而降低了 CPU 的负载（CPU Load），极大地提升了系统整体的实时确定性（Real-Time Determinism）。无论是用于地面测试设备的遥测数据采集，还是军用系统中的关键数据链路，PMC-HS-SERIAL 都是实现高性能 I/O 扩展的理想选择。

我们提供的 SBS PMC-HS-SERIAL 模块，完美继承了 SBS Technologies 在嵌入式 I/O 领域的专业积淀。它不仅支持高达 10 Mbit/s 的同步数据速率，而且所有四个通道的物理接口（包括 RS-232、RS-422、EIA-449、EIA-530 甚至是 V.35）都可以完全通过软件进行配置和切换，这对于那些需要在不同项目或不同网络环境中复用硬件的客户来说，简直太方便了。这种高度的灵活性和卓越的性能，让 PMC-HS-SERIAL 成为许多关键任务应用中不可或缺的通信中枢。

主要特点和优势

在评估一块高速串行通信卡时，我们必须跳出传统的 UART（通用异步收发传输器）思维，而 PMC-HS-SERIAL 的设计哲学就是围绕“高吞吐量、低开销、全功能”展开的。

真正的多协议处理能力：

PMC-HS-SERIAL 的核心是 Siemens PEB20534 芯片，它提供对同步通信协议（Synchronous Protocols）的硬件支持，比如 HDLC 和 SDLC。这意味着协议的封装、校验和错误检测等复杂工作都在卡上完成，而不是由主 CPU 的驱动程序（Driver）通过软件模拟实现。这不仅释放了主处理器的计算能力（Computing Power），对于要求严格时序的时分多路复用 (TDM) 或帧同步 (Frame Synchronization) 链路来说，这种硬件级的协议处理能力是保障数据完整性（Data Integrity）和实时性的关键。

优化的 DMA 传输架构：

为了确保在 10 Mbit/s 这样的高带宽下数据不丢失，PMC-HS-SERIAL 设计了一套精妙的缓冲机制（Buffering Mechanism）。它不仅在每个通道设有局部 FIFO（Local FIFO）以快速响应数据，还设有大型的中央 FIFO（Central FIFO）用于集中管理。更关键的是，它配备了 8 个独立的 DMA 控制器（Direct Memory Access Controller），这些 DMA 专职于将中央 FIFO 中的数据，以最快速度、最小的 PCI 总线开销（PCI Bus Overhead）突发传输到主机内存（Host Memory）。这正是PMC-HS-SERIAL 能够在高数据负载下保持稳定和低延迟的秘密武器。

无跳线软件配置：

想象一下，只需要修改软件中的一个参数，就能将一个通道从 RS-232 切换到 RS-422，再切换到专业的 V.35 接口。PMC-HS-SERIAL 通过使用多协议收发器（Multi-Protocol Transceiver），实现了这种全软件配置（Full Software Configurability）。这种即插即用（Plug and Play）的灵活性对于现场工程师来说，简直是福音，它极大地减少了硬件配置错误的可能性，也加快了部署速度（Deployment Speed）。同时，该模块对 3.3V 和 5V PCI 信令都兼容，这意味着它能适应各种不同代际的载板。

English Content:

The SBS PMC-HS-SERIAL is a highly specialized I/O peripheral designed for mission-critical embedded systems that rely on high-speed, deterministic serial communications. At its core, the card’s strength lies in its quad-channel architecture, powered by the advanced Siemens PEB20534 Serial Communication Controller. This combination enables the module to manage complex synchronous protocols, such as HDLC and SDLC, directly in hardware, thus achieving data rates up to 10 Mbit/s using an external clock, a performance essential for demanding data acquisition and telemetry applications in aerospace and defense sectors.

Furthermore, a significant engineering advantage of the PMC-HS-SERIAL is its comprehensive DMA and FIFO management system. The inclusion of eight dedicated DMA controllers and deep, multi-stage FIFO buffers ensures that data is moved between the serial links and the host memory with maximum efficiency and minimal interaction from the host CPU. This capability is paramount for maintaining system responsiveness, as it drastically reduces CPU loading during sustained high-throughput operations. Coupled with software-configurable physical interfaces—spanning RS-232, RS-422, to V.35—the PMC-HS-SERIAL provides unmatched flexibility and robust performance for integrating diverse communication standards onto a single PMC form factor.

应用领域

PMC-HS-SERIAL 的应用范围非常聚焦，主要集中在那些对数据速率、通信协议和实时性有硬性要求的工业和军工领域。

军事与航空航天： 在机载数据处理系统（Airborne Data Processing System）和地面遥测数据采集（Telemetry Data Acquisition）站中，PMC-HS-SERIAL 被广泛用作高速传感器数据和飞行参数的中继或接口。它支持 HDLC 和 V.35 接口的能力，使其成为建立安全、高速点对点数据链路的理想选择，例如将雷达或声纳数据快速传输到主控计算机进行分析。

电力和能源系统： 尽管以太网已普及，但在某些电力变电站（Substation）或长距离管道监测中，仍依赖高可靠的串行通信。PMC-HS-SERIAL 可用于连接传统的远程终端单元（RTU）或保护继电器，处理复杂的 SCADA 协议，确保控制数据和遥信（Tele-indication）数据传输的低延迟和高准确性。

工业测试与仿真： 在高性能的硬件在环（Hardware-in-the-Loop, HIL）仿真系统或自动测试设备（ATE）中，PMC-HS-SERIAL 模块用于精确地模拟或测试外部串行设备和通信链路。它的多协议和高速度特性，允许工程师在一个紧凑的平台上，同时测试不同标准的串行通信接口，大大提高了测试效率和覆盖范围。

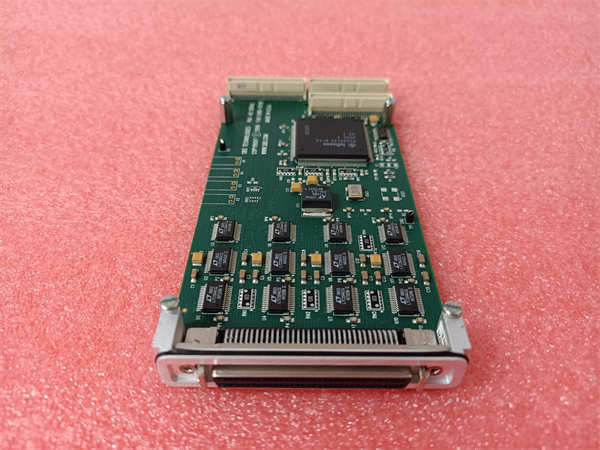

SBS PMC-HS-SERIAL

相关产品

PMC-HS-SERIAL 是 SBS Technologies 的一个重要产品，它属于 PMC 夹层卡生态系统，通常需要与载板和电缆配套使用，或有升级/替代型号：

EKPMC-HS-SERIAL：PMC-HS-SERIAL 的工程套件（Engineering Kit），包含文档、驱动程序和所需的转接电缆。

PMC-HS-SERIAL2：该模块的后续版本，在总线速率和功耗管理上可能进行了升级，但保持了核心功能不变。

C-HD68M-4D25M：标准的转接电缆，用于将 PMC-HS-SERIAL 前面板的 HD68 接口转接为四个 DB25 公头串行端口。

PMC661J：Ramix（同为 Abaco Systems 旗下）的单端口 10/100BaseTX 以太网 PMC 卡，是与 PMC-HS-SERIAL 配合使用的网络通信模块，但处理的协议和物理层不同。

CPCI/VME Carrier Cards：如 CP237/DP 或 RM235 等载板，提供 PMC 插槽供 PMC-HS-SERIAL 插入。

TEWS TPMC861：这是一款四通道隔离式 RS422/RS485 PMC 模块，可作为 PMC-HS-SERIAL 异步应用中需要电气隔离时的替代品。

安装与维护

安装前准备：在安装 PMC-HS-SERIAL 模块到您的 VME 或 cPCI 载板之前，首要任务是确保主机系统的电源已完全切断，并且您已采取有效的静电防护（ESD Protection）措施。PMC-HS-SERIAL 必须准确对齐并稳固地插入载板的 PMC 连接器中。切记，由于该卡处理高速信号，必须使用螺钉将其牢固锁定在载板上，以防止在振动环境中接触不良。在连接外部串行设备时，务必使用正确的HD68 转 DB25 转接电缆，并核对您的设备所要求的引脚定义（Pinout），以匹配 PMC-HS-SERIAL 默认的 EIA-232 或 EIA-422 标准，接线错误可能导致通信芯片损坏。

维护建议：PMC-HS-SERIAL 作为一个专业的电子模块，其维护重点在于环境稳定和软件支持。应确保模块安装在一个拥有良好通风和温度控制的机柜内，长时间在高温或潮湿环境下运行会加速电子元件的老化。
