SAIA PCD1 系统架构的基础单元实现分布式控制与数据集成

描述

SAIA PCD1 是瑞士 SAIA-Burgess 公司（现 SAIA-PCD 品牌）推出的经典 可编程控制器（PLC）系列，属于其早期 PCD（Programmable Controller Device）自动化产品线的核心成员。该系列自 20 世纪 90 年代起广泛应用于楼宇自动化、暖通空调（HVAC）、水处理、小型工业控制等中低端自动化领域，以其高可靠性、模块化设计和易于维护的特点在欧洲及全球市场建立了良好的声誉。SAIA PCD1 控制器采用紧凑型结构，支持多种 I/O 模块扩展，具备基本的逻辑控制、定时计数、模拟量处理和通信功能，是中小型自动化系统的理想选择。

作为 SAIA-PCD 系统架构的基础单元，SAIA PCD1 支持通过现场总线（如 LonWorks、CANopen、Modbus）与其他设备联网，实现分布式控制与数据集成。其编程通常采用 SAIA 自有的 PCSU 软件，支持符合 IEC 61131-3 标准的多种编程语言，如梯形图（LD）、功能块图（FBD）和指令表（IL），便于工程师快速开发和调试控制逻辑。SAIA PCD1 系列因其长生命周期、稳定性能和广泛的配件支持，至今仍在大量存量项目中运行，是工业自动化领域中典型的“长寿型”控制平台。

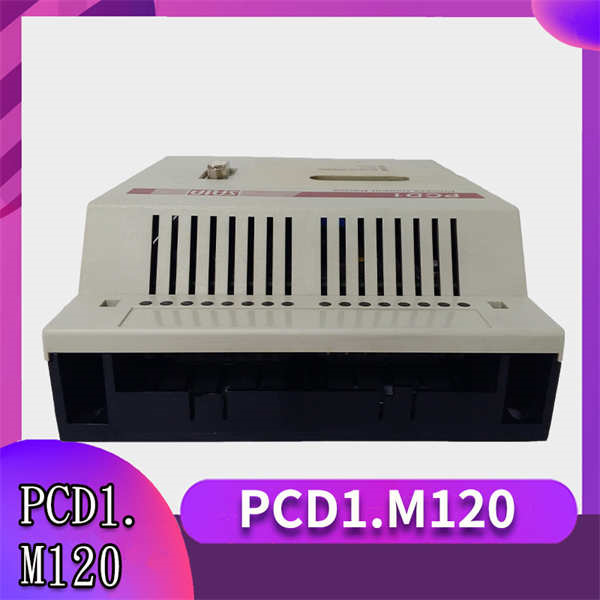

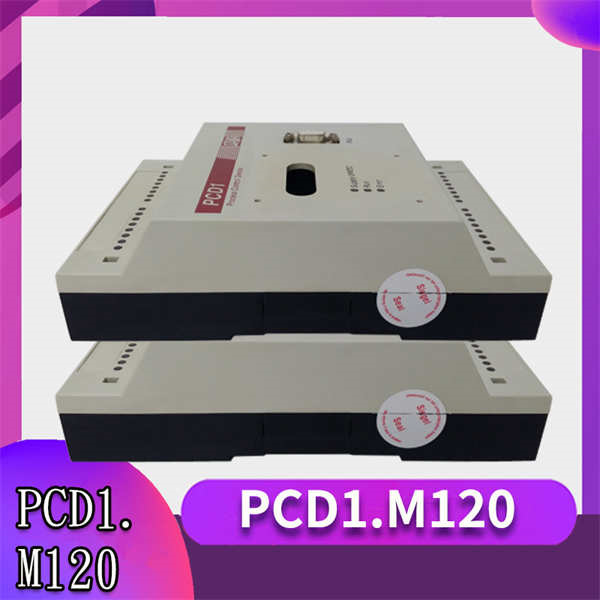

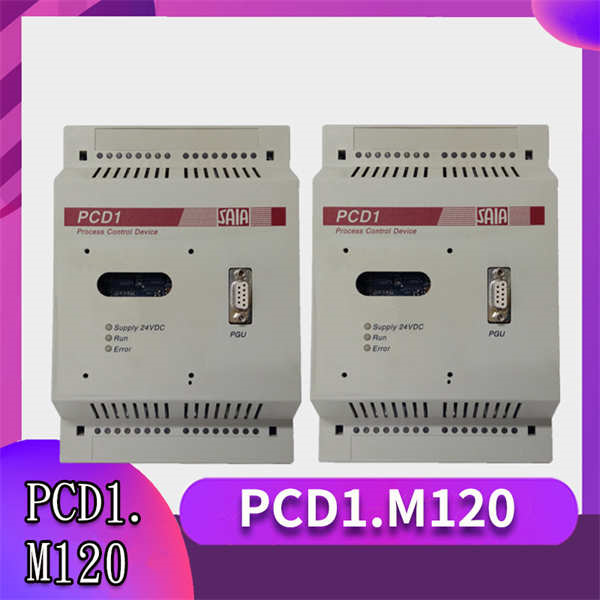

SAIA PCD1

技术规格

产品型号	PCD1
制造商	SAIA-Burgess / SAIA-PCD
产品类型	可编程逻辑控制器（PLC）
CPU 类型	8/16 位微处理器（具体型号因子系列而异）
程序存储	16 KB – 64 KB（可扩展）
数据存储	8 KB – 32 KB（含掉电保持区域）
I/O 扩展	支持本地或远程 I/O 模块（最多数个扩展槽）
数字输入	24 VDC，源型/漏型可选，典型 16-32 点
数字输出	继电器或晶体管输出，24 VDC/230 VAC，典型 8-16 点
模拟输入	0-10 V, 4-20 mA, Pt100 等，典型 4-8 通道
模拟输出	0-10 V, 4-20 mA，典型 2-4 通道
通信接口	RS-232, RS-485（Modbus RTU/ASCII），部分型号支持 LonWorks 或 CAN
编程语言	梯形图（LD）、功能块图（FBD）、指令表（IL）
工作温度	0°C 至 55°C
电源电压	24 VDC 或 230 VAC（依型号而定）
防护等级	IP20（模块本体）

主要特点和优势

SAIA PCD1 的核心优势在于其卓越的稳定性与长期可用性。该系列控制器专为 7×24 小时连续运行设计，采用工业级元器件和抗干扰电路，能够在电磁环境复杂的现场长期稳定工作，故障率极低。其模块化结构允许用户根据应用需求灵活配置数字量、模拟量、温度或通信模块，系统扩展简便，维护成本低。即使在当前智能制造背景下，SAIA PCD1 仍因其“即插即用”和“易于理解”的特性，在维护人员技术水平参差的环境中具有独特优势。

强大的楼宇与过程控制适配性：SAIA PCD1 内置丰富的 HVAC 控制功能块（如 PID 调节、焓值计算、风机启停逻辑），极大简化了暖通空调系统的编程工作。支持 Modbus RTU 和 LonWorks 等楼宇自动化主流协议，可无缝集成到 BMS（楼宇管理系统）中，与第三方设备（如 VAV 控制器、冷水机组、电表）进行数据交换。其掉电保持存储确保关键设定值和运行参数不会丢失，即使在断电后也能快速恢复运行。此外，SAIA PCD1 的编程软件 PCSU 界面简洁，学习曲线平缓，特别适合现场工程师进行快速调试和故障排查。

应用领域

SAIA PCD1 广泛应用于对系统稳定性要求高、控制逻辑相对固定且生命周期长的自动化场景。在 楼宇自动化 领域，它被用于控制中央空调系统、新风机组、锅炉房、照明控制和能源管理，是欧洲大量商业建筑、医院和学校 HVAC 系统的核心控制器。在 水处理与市政工程 中，SAIA PCD1 用于监控水泵站、加药系统和水质参数，实现无人值守运行。

在 工业过程控制 方面，SAIA PCD1 常见于小型包装线、物料输送系统、注塑机控制和环境监控（如洁净室温湿度控制）。在 能源管理 系统中，它被用于采集电表、水表、气表数据，并执行简单的节能逻辑（如分时控制、负载均衡）。由于其出色的兼容性和长期供货能力，SAIA PCD1 也常用于老旧系统的维护与局部升级，作为替代传统继电器控制的经济型 PLC 解决方案，在工厂设备改造中发挥重要作用。
