RXIDK 2H 1MRK000838-HA ABB 时间过电流继电器

描述

ABB RXIDK 2H 1MRK000838-HA是一款高性能的微处理器型时间过电流继电器，专为电力系统中的短路和接地故障保护而设计。该模块是ABB Combiflex模块化继电器系列的一部分，以其可靠性、灵活性和易于配置的特点，在各种网络对象中提供全面的过电流保护方案。ABB RXIDK 2H 1MRK000838-HA可独立运行，也可与其他保护设备（如方向性接地故障继电器RAIDK）组合使用，形成更复杂的保护方案。

ABB RXIDK 2H 1MRK000838-HA的核心优势在于其提供多种反时限和定时限过电流特性，以及宽范围的操作值和时间延时设置。这使得继电器能够根据具体的应用场景和协调需求进行精确调整，确保与现有保护设备的良好配合。通过简单的旋钮和选择开关即可完成设置，无需复杂的编程。无论是作为馈线、电机、变压器还是电容器组的短路和接地故障保护，ABB RXIDK 2H 1MRK000838-HA都能提供高精度和快速响应的保护，从而最大限度地减少故障对电力系统的影响，保障设备的连续运行和人员安全。

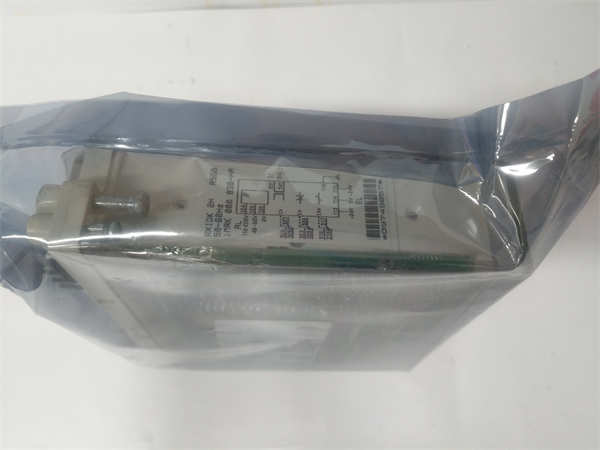

RXIDK 2H 1MRK000838-HA ABB

技术规格

产品型号：RXIDK 2H 1MRK000838-HA

制造商：ABB

产品类型：时间过电流继电器(Time Overcurrent Relay)

系列：Combiflex/RXIDK 2H

测量类型：单相(Single-phase)，可用于多相或接地故障组合(如RAIDK)

额定电流(Ir)：1 A或5 A(根据具体子型号)

设定电压范围：15-210 V AC(15-400 Hz)；20-300 V DC

时间特性：定时限(Definite Time)，多种反时限曲线(Normal Inverse,Very Inverse,Extremely Inverse,Long Time Inverse)

时间延时范围：0-10 s(定时限)

输出触点：2个转换触点(C/O contacts)，通常一个用于启动，一个用于跳闸

辅助电源：通常不需要辅助电源(No auxiliary supply required)，部分版本可能需要DC/DC转换器(如RXTUG)

指示灯：LED指示灯(用于服务、启动、跳闸等)

重置比：>97%(高重置比)

尺寸：模块化设计，适用于Combiflex机箱安装

主要特点和优势

ABB RXIDK 2H 1MRK000838-HA过电流继电器凭借其独特的设计和功能，在电力保护领域提供了显著的特点和优势：

精确而灵活的保护特性：RXIDK 2H 1MRK000838-HA提供多种可选的时间-电流特性，包括标准的定时限以及多种反时限曲线（如正常反时限、极反时限、超反时限和长反时限）。这使得工程师能够根据不同设备的过载特性和故障电流大小，对继电器进行精确设置，以实现最佳的保护配合和选择性，最大限度地减少不必要的跳闸。

简单的操作与配置：该继电器采用直观的旋钮和选择开关进行电流操作值和时间延时的设置，极大地简化了现场的调试和维护工作，无需复杂的编程工具。这种用户友好的设计降低了操作人员的技能要求，提高了工作效率。

高可靠性和自监测：ABB RXIDK 2H 1MRK000838-HA采用微处理器技术，确保了高精度和重复性。其设计符合工业级标准，能够在恶劣的运行环境下稳定工作。部分版本还具备自监测功能，通过LED指示灯或输出触点指示内部故障或保险丝故障，提高了系统的可用性和诊断能力。

无需辅助电源：RXIDK 2H 1MRK000838-HA的一个显著特点是其基本版本通常不需要外部辅助电源即可工作。这简化了布线，降低了安装成本，并提高了在辅助电源故障情况下的可靠性。部分功能增强型可能需要24V DC辅助电源。

紧凑的模块化设计：作为Combiflex系列产品，RXIDK 2H 1MRK000838-HA采用模块化设计，易于集成到Combiflex机箱中。这种设计不仅节省了控制柜空间，也方便了继电器的安装、更换和系统扩展。

广泛的应用兼容性：无论是在变电站、工业配电系统还是发电机组，RXIDK 2H 1MRK000838-HA都能作为可靠的短路和接地故障保护单元。其高重置比（>97%）使得继电器可以设置在接近最大服务值的位置，从而充分利用被保护设备的过载能力。

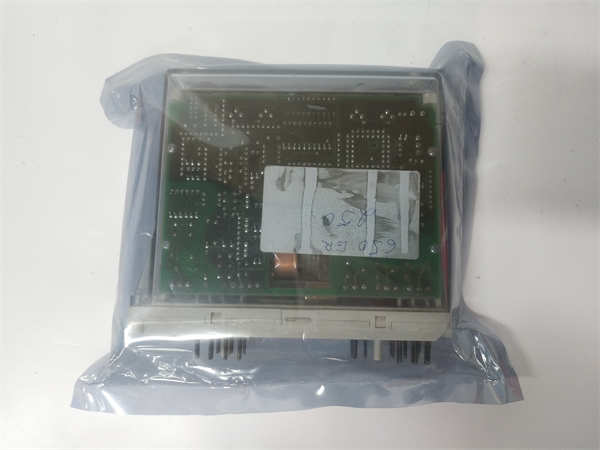

RXIDK 2H 1MRK000838-HA ABB

应用领域

ABB RXIDK 2H 1MRK000838-HA时间过电流继电器广泛应用于电力系统和工业自动化领域，为各类电气设备和线路提供重要的过电流保护：

配电馈线保护：RXIDK 2H 1MRK000838-HA广泛应用于中压和低压配电网的进线和出线馈线保护。它能够检测和隔离发生在馈线上的短路故障和接地故障，保护电缆和连接设备，确保供电的连续性和稳定性。

电机保护：在工业生产中，特别是对于大型三相交流电动机，ABB RXIDK 2H 1MRK000838-HA提供过电流和短路保护，防止电机因过载或短路而损坏。它还可以与热继电器配合，提供更全面的电机保护。

变压器保护：作为变压器的后备保护，RXIDK 2H 1MRK000838-HA能够检测并响应变压器内部或外部的短路故障和接地故障，在主保护失效时提供必要的跳闸动作，保护变压器资产。

发电机和母线保护：在发电机组的保护方案中，ABB RXIDK 2H 1MRK000838-HA可用于短路保护和发电机匝间短路保护。在母线保护中，它可以作为母线保护的阻塞过电流继电器，与差动保护或母线故障保护方案协同工作。

电容器组保护：用于并联电容器组的过电流和不平衡保护，防止电容器组因过流或内部故障而损坏。

特殊应用：RXIDK 2H 1MRK000838-HA还适用于多种特殊应用，例如作为阻断分接开关调节的继电器，以及与电压控制器配合，实现电压控制的过电流保护。其灵活的特性使其能够适应复杂和定制化的保护需求。

相关产品

ABB RXIDK 2H 1MRK000838-HA继电器是ABB Combiflex模块化继电器系统的一部分，通常与以下相关产品协同工作或存在功能上的替代关系：

ABB RAIDK系列继电器：RXIDK 2H可以与方向性接地故障继电器RAIDK组合，形成多相或接地故障保护组件，实现方向性保护功能。

ABB RXIG 21/RXIG 22/RXIG 23/RXIG 2H：这些是ABB Combiflex系列中的其他时间过电流继电器，可能具有不同的电流范围、输入配置或特性，作为RXIDK 2H的补充或替代选项。

ABB RXIDG 21H/RAIDG系列继电器：这些是用于交流系统馈线、电机和变压器的瞬时和定时限过电流保护继电器，与RXIDK 2H具有相似的应用。

ABB RXTUG DC/DC转换器：部分RXIDK 2H 1MRK000838-HA版本可能需要RXTUG转换器来提供24V DC辅助电源。

ABB RXKL 1/RXKH 1/RXKB 1/RXKA 1测试开关：用于在不干扰主电路的情况下对保护继电器进行测试和校准，是RXIDK 2H系统的常用附件。

ABB RXMB 1/RXME 1/RXMC 1/RXME 18通讯模块：如果RXIDK 2H所在的Combiflex系统需要与上位机或DCS系统进行通信，可能会用到这些模块。

ABB CombiFlex机箱和连接件：RXIDK 2H安装在ABB CombiFlex标准的机箱和接线端子上，如RTXK短路连接器。

ABB Relion®系列继电器：这是ABB新一代的继电保护产品线（如REF615、REF620等），它们是RXIDK 2H和其他Combiflex继电器的现代替代方案，提供更先进的功能和通信协议（如IEC 61850）。

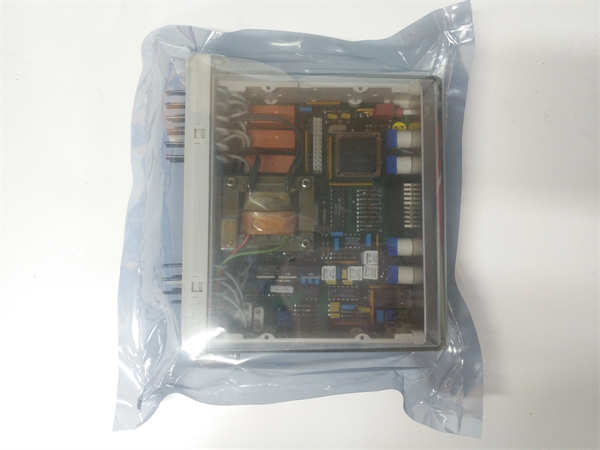

RXIDK 2H 1MRK000838-HA ABB

安装与维护

安装前准备：在安装ABB RXIDK 2H 1MRK000838-HA时间过电流继电器之前，务必详细阅读ABB提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电气安装培训，并严格遵守工业电气安全规程和当地法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源，并确认已对电流互感器（CT）二次回路进行短路处理，以防止危险电压产生。检查RXIDK 2H 1MRK000838-HA模块是否有任何物理损坏，并确认其型号与系统设计要求一致。将继电器正确安装在ABB Combiflex机箱或适配的安装位置上，确保其牢固可靠。严格按照接线图连接电流输入、辅助电源（如果需要）、数字输入和输出触点。特别是电流回路接线应严格按照CT的极性进行，避免接反。

维护建议：为了确保ABB RXIDK 2H 1MRK000838-HA继电器及其所保护的电力系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对继电器进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。特别是继电器的前面板旋钮和开关应保持清洁，确保操作顺畅。定期使用工业吸尘器或干燥、无绒的布清除继电器表面和内部的灰尘和污垢。检查并紧固所有接线端子，确保接触良好。如果系统配置了测试开关（如RXKL），应定期通过测试开关对RXIDK 2H 1MRK000838-HA进行功能性测试，验证其保护特性和跳闸回路的完整性。检查继电器的LED指示灯是否正常，并关注是否有任何异常报警。保持最新的继电器设置参数备份，以便在模块更换或系统恢复时快速加载。
