描述

GE RS-FS-9001 362A1052P404是一款由通用电气（GE）开发的火焰探测器/火焰扫描仪，专为工业燃气轮机和燃烧系统设计。这款产品代表了GE在燃烧监控技术方面的先进水平，旨在提供高精度、快速响应的火焰状态监测，以确保燃气轮机的安全、高效运行。作为燃气轮机燃烧管理系统（BMS）的关键组件，GE RS-FS-9001 362A1052P404能够实时检测火焰是否存在、火焰强度和稳定性，并提供必要的数据输出。

传统的火焰探测器可能在燃料雾化、蒸汽或水喷射等应用中遇到挑战，因为这些因素会吸收紫外线。为了克服这一限制，RS-FS-9001 362A1052P404采用了碳化硅(SiC)光电二极管技术。这种SiC光电二极管对火焰产生的较长波长的紫外线更敏感，这些波长能够更好地穿透燃料雾或水蒸气，从而显著提高了火焰检测的灵敏度和可靠性。该探测器具有低电压运行、4-20mA标准模拟输出，以及快速响应的特点，能够在火焰熄灭时迅速发出警报，从而有效防止事故发生并提高系统可用性。GE RS-FS-9001 362A1052P404是一款坚固耐用、易于安装的工业级传感器，能够适应恶劣的燃气轮机运行环境。

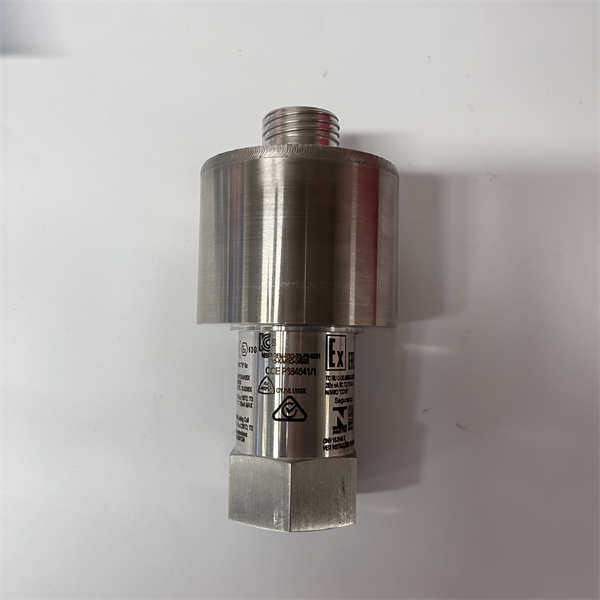

RS-FS-9001 362A1052P404 GE

技术规格

产品型号:RS-FS-9001 362A1052P404

制造商:通用电气(GE)/Reuter-Stokes

产品类型:火焰探测器/火焰扫描仪

探测技术:碳化硅(SiC)光电二极管

检测光谱:紫外线(UV)，对较长波长紫外线敏感

输出信号:4-20 mA模拟输出

供电电压:12-30 VDC(标称24 VDC)

响应时间:<25毫秒(火焰熄灭响应)

过程压力:最高400 psig(2.8 MPa)

敏感度:5 mA 1×10^10光子/平方英寸/秒 310 nm

机械接口:3/4″NPT内螺纹

电气连接器:MIL-C-38999 Series III size 15(5针)

外壳材料:AISI 304不锈钢(密封并充氩气)

窗口材料:蓝宝石

工作温度:-30°C至+150°C(-20ºF to+300ºF)；带冷却系统可达+235°C(+455ºF)

防护等级:Class I,Div 2,Groups A,B,C,D T3;Class I,Zone 2 AEx nA IIC T3;Ex nA IIC Gc T3(ATEX/IECEx认证)

主要特点和优势

GE RS-FS-9001 362A1052P404火焰探测器凭借其创新的技术和坚固的设计，在工业燃烧监控领域展现出显著的特点和优势：

高灵敏度与卓越的燃料适应性：RS-FS-9001 362A1052P404采用先进的碳化硅(SiC)光电二极管技术，对火焰产生的长波长紫外线具有极高的敏感性。这使得它能够有效穿透燃料雾、蒸汽或水喷射等干扰物，确保在各种工业燃料（如天然气、煤油、柴油、燃油及其混合物）和低氮氧化物（Low NOx）燃烧器应用中，都能实现可靠的火焰检测。

快速响应与高安全性：该探测器具备快速响应时间（小于25毫秒），能够在火焰熄灭时迅速作出反应。这种快速响应能力对于燃气轮机等高危设备的紧急停机和安全管理至关重要，能够及时触发燃料切断，有效预防潜在的灾难性事件，从而显著提升操作安全性。

低维护与长寿命设计：GE RS-FS-9001 362A1052P404采用坚固的焊接结构和密封充氩气的不锈钢外壳，有效防止了部件的分解和外部环境的侵蚀。其SiC光电二极管相比传统的盖革-米勒管更耐用，结合优化设计的冷却特性（支持水冷或空冷），降低了敏感电子元件受热影响，延长了设备的使用寿命，从而减少了维护需求和相关成本。

广泛的动态范围与灵活的输出：RS-FS-9001 362A1052P404能够检测从低强度到高强度光照范围内的火焰，提供宽广的动态范围。它输出标准的4-20mA模拟信号，易于与各种燃烧管理系统、PLC或DCS集成，并支持低电压运行，无需特殊布线或防爆导管，简化了安装和系统集成。

符合严苛的工业标准：该火焰探测器符合ETL、ATEX和IECEx等国际危险区域认证标准（Class I Division 2,Zone 2），确保其在潜在爆炸性环境中的安全运行。这使得GE RS-FS-9001 362A1052P404能够满足燃气轮机严苛的工作环境要求，并提供高可靠性。

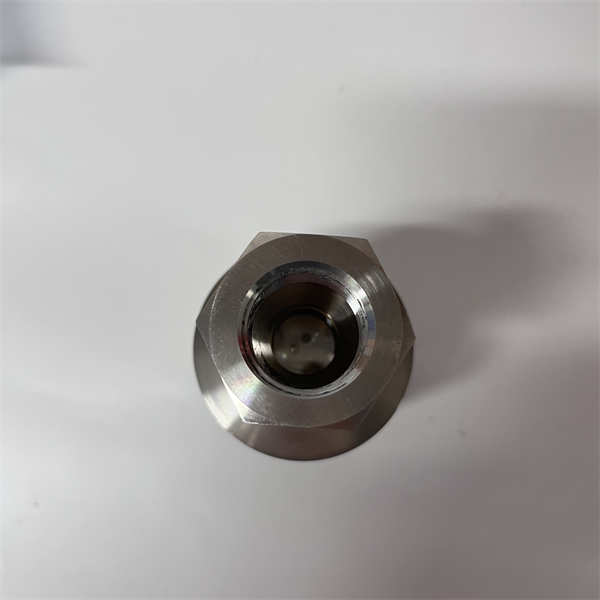

RS-FS-9001 362A1052P404 GE

应用领域

GE RS-FS-9001 362A1052P404火焰探测器主要应用于对燃烧过程进行精确、安全监控的工业领域，特别是高温、高压和多种燃料燃烧的场景。

在燃气轮机和工业锅炉领域，RS-FS-9001 362A1052P404是核心的安全和控制组件。它被广泛安装在各种型号的GE陆基和海基燃气轮机（包括Frame系列、LM系列）的燃烧室中，用于实时监测燃烧火焰的存在、强度和稳定性。这对于燃气轮机的启动、运行中的熄火保护以及优化燃烧效率至关重要。

在炼油和石化行业中，该探测器可用于监测加热炉、裂解炉和火炬等燃烧设备的火焰，确保生产过程的安全性和连续性。在电力生产行业，无论是使用天然气、燃油还是混合燃料的工业锅炉和发电厂，GE RS-FS-9001 362A1052P404都能提供可靠的火焰检测，支持燃烧器管理系统（BMS）和炉膛安全联锁系统（FSSS），防止未燃燃料积累导致爆炸。

此外，RS-FS-9001 362A1052P404也适用于其他需要精确火焰监控的工业应用，例如工业窑炉、干燥炉以及焚烧炉等，确保燃烧过程的稳定控制和操作人员的安全。其耐高温、抗振动和多燃料适应性使其成为这些恶劣工业环境中理想的火焰监控解决方案。

相关产品

与GE RS-FS-9001 362A1052P404火焰探测器相关联的产品主要包括GE的燃气轮机控制系统、配套的电缆和冷却系统，以及作为替代品的其他火焰探测器型号。

GE Mark V/Mark VI/Mark Vie等燃气轮机控制系统：RS-FS-9001 362A1052P404作为前端传感器，直接向这些控制系统提供火焰状态数据，以便进行燃烧管理和安全联锁。

GE 362A1053Pxxx系列火焰探测器电缆：用于连接RS-FS-9001 362A1052P404到接线盒或控制系统的专用两线制信号电缆，例如362A1053P031（60英尺）、362A1053P036（120英尺）。

水冷盘管/空冷套件：如GE部件号353B3490G001或Reuter-Stokes RS-E2-0259等冷却附件，用于在高温环境下扩展GE RS-FS-9001 362A1052P404的工作温度范围。

GE火焰扫描仪模块(Flame Scanner Module)：例如RS-FSM-1002-002，用于与RS-FS-9001 362A1052P404配合，将4-20mA信号转换为GE控制系统所需的其他输入。

燃气轮机燃烧器部件：包括燃料喷嘴、燃烧器内衬等，它们是火焰产生的关键部分，与火焰探测器的功能紧密相关。

替代型号/升级产品：如Reuter-Stokes RS-FS-9009-03(FTD 325)，这是一款无需冷却的“干式”火焰探测器，在某些应用中可作为RS-FS-9001 362A1052P404的升级选项。

安装与维护

安装前准备：在安装GE RS-FS-9001 362A1052P404火焰探测器之前，务必确保燃气轮机或燃烧器系统已完全停机、断电，并已冷却到安全温度，同时采取所有必要的安全预防措施，如挂牌上锁，防止意外启动。请仔细阅读RS-FS-9001 362A1052P404的操作和维护手册，了解详细的安装步骤、机械尺寸、电气接线图和环境要求。将RS-FS-9001 362A1052P404探测器通过其3/4″NPT接口牢固地安装在燃烧室或指定观察端口，确保其光学窗口能够直接“看到”火焰，且没有障碍物阻挡视线。确保机械连接密封良好，防止燃烧室气体泄漏。根据GE提供的接线图，将两线制电源和信号电缆正确连接到探测器和控制系统（或接线盒）。如果环境温度可能超过探测器的最高工作温度（150°C），则必须安装水冷盘管或空冷套件，并确保冷却介质的供应（例如，水温和流量）。

维护建议：GE RS-FS-9001 362A1052P404火焰探测器是高可靠性产品，但定期的检查和维护对于确保其持续准确运行至关重要。定期对探测器的光学窗口进行目视检查和清洁，清除可能积聚的灰尘、油污或燃烧产物，以确保光路畅通无阻，避免误报或漏报。检查探测器外壳是否有物理损坏、腐蚀或连接器松动迹象。如果使用了冷却系统，定期检查冷却介质的流量和温度，并确保冷却管路没有泄漏或堵塞。利用燃气轮机控制系统或专用诊断工具，监控RS-FS-9001 362A1052P404的4-20mA输出信号，观察其火焰强度的变化趋势，以及是否有异常波动。建议根据制造商的建议或运行小时数，定期进行功能测试，确认探测器在火焰熄灭时的响应时间是否符合规范。遵循GE提供的维护周期和程序，以确保探测器的最佳性能和寿命。

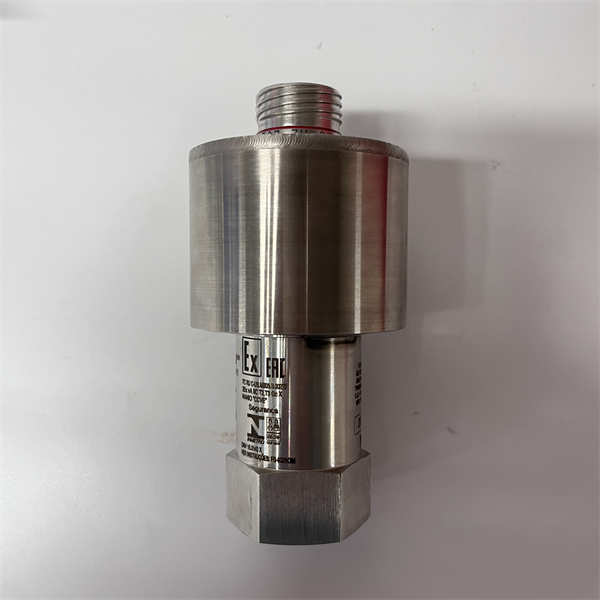

RS-FS-9001 362A1052P404 GE

产品保障

通用电气(GE)对其RS-FS-9001 362A1052P404火焰探测器提供全面的质量保障，这体现了GE作为工业技术巨头对产品性能和安全性的承诺。
