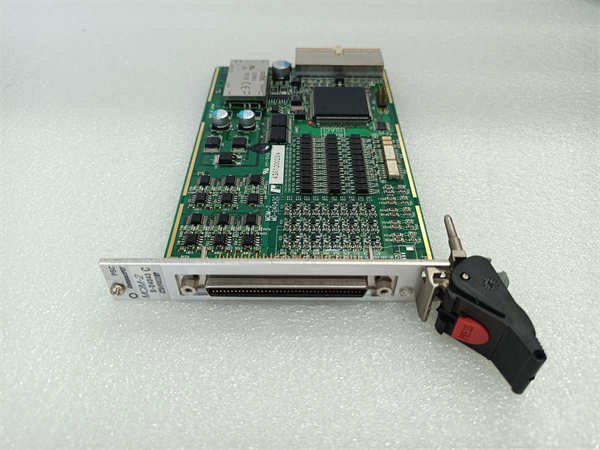

RELIANCE ELECTRIC S-D4043C 运动控制模块 - CompactPCI架构，多轴高精度同步，要货直接说！

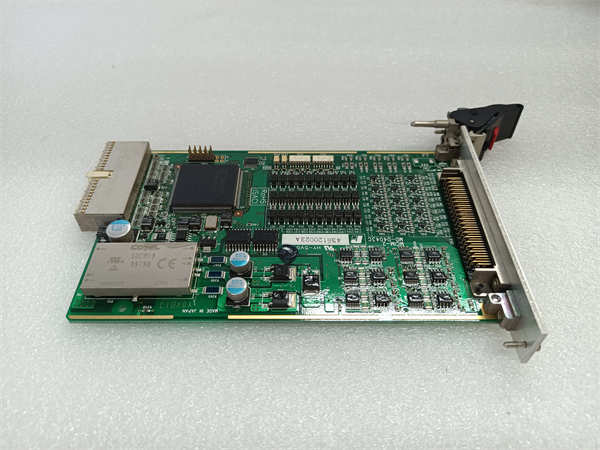

RELIANCE ELECTRIC S-D4043C 运动控制模块 - CompactPCI架构，多轴高精度同步，要货直接说！ - 图片 2

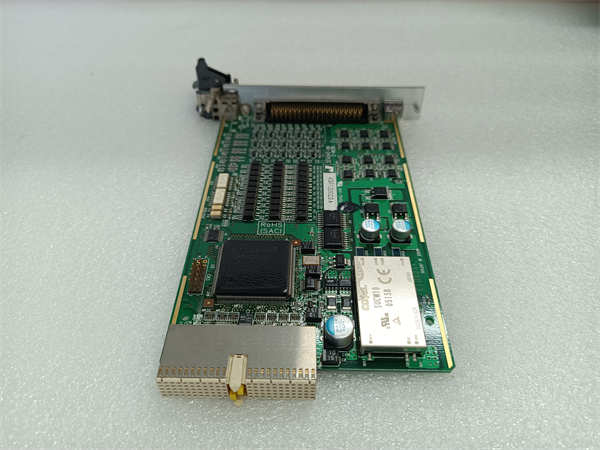

RELIANCE ELECTRIC S-D4043C 运动控制模块 - CompactPCI架构，多轴高精度同步，要货直接说！ - 图片 3
RELIANCE ELECTRIC S-D4043C 运动控制模块 - CompactPCI架构，多轴高精度同步，要货直接说！ - 图片 4

RELIANCE ELECTRIC S-D4043C 运动控制模块 – CompactPCI架构，多轴高精度同步，要货直接说！

RELIANCE ELECTRIC S-D4043C 是美国瑞恩电气（Reliance Electric）推出的高性能工业控制模块，专为复杂自动化系统设计，支持数字量、模拟量信号处理及多协议通信。作为 S-D4043 的升级版，S-D4043C 在防护等级、通信能力和输出功率上显著提升，尤其适用于需要高可靠性和灵活扩展的工业场景。

分类：

描述

RELIANCE ELECTRIC S-D4043C 是美国瑞恩电气（Reliance Electric）推出的高性能工业控制模块，专为复杂自动化系统设计，支持数字量、模拟量信号处理及多协议通信。作为 S-D4043 的升级版，S-D4043C 在防护等级、通信能力和输出功率上显著提升，尤其适用于需要高可靠性和灵活扩展的工业场景。其核心功能包括：



  • 混合信号处理：支持 8 通道数字输入、4 通道继电器输出（最大 10A），部分型号兼容模拟输入输出（如 ±10V 信号），可直接接入压力传感器、温度变送器等设备。
  • 宽电压兼容性：输入电压范围为 115/230V AC（部分型号支持 24V DC），适应不同工业环境的供电需求。
  • 高防护与宽温设计：防护等级为IP65（防尘、防溅水），工作温度范围扩展至 – 20°C 至 + 60°C，可在粉尘车间、户外设备等恶劣环境中稳定运行。
RELIANCE ELECTRIC S-D4043C

RELIANCE ELECTRIC S-D4043C

技术规格

参数名称 参数值
产品型号 RELIANCE ELECTRIC S-D4043C
制造商 美国瑞恩电气（Reliance Electric）
产品类型 工业控制模块（支持数字 / 模拟混合信号、多协议通信）
输入电压 115/230V AC（部分型号支持 24V DC）
数字输入 / 输出 8 通道数字输入（24V DC 兼容）+4 通道继电器输出（最大 10A）
模拟输入 / 输出 可选配 2 通道模拟输入（±10V）+1 通道模拟输出（4-20mA）20
通信协议 Modbus RTU（RS-485 接口）、部分型号支持 Ethernet Global Data 或 CAN 总线
防护等级 IP65（防尘、防溅水）
工作温度 -20°C 至 + 60°C
物理尺寸 约 100mm×60mm×35mm（紧凑型设计）
功耗 最大 5W（取决于配置）
兼容系统 PLC（如 Allen-Bradley）、DCS（如 Foxboro）、伺服驱动器（如台达 ASDA 系列）

主要特点和优势

高精度混合信号处理：



  • 多模式控制：支持数字量（如电机启停控制）和模拟量（如压力、温度监测）混合输入输出，可通过软件动态切换通道功能。例如，在化工生产线中，可同时采集压力变送器的 4-20mA 信号（模拟输入）和阀门状态（数字输入），实现闭环控制。
  • 高可靠性输出：4 通道继电器输出支持 10A 大电流，可直接驱动电磁阀、接触器等执行器，减少中间继电器环节，降低系统复杂度。



工业级防护与扩展能力：



  • IP65 防护设计：相比 S-D4043 的 NEMA 12K，S-D4043C 的 IP65 等级可抵御粉尘和低压喷水，适用于食品加工、冶金等高污染环境。
  • 热插拔功能：支持带电更换模块，减少停机时间，适用于连续生产场景（如包装线）。



多协议通信与系统集成：



  • 高速通信支持：通过 Modbus RTU 或 Ethernet Global Data 可与主流 PLC（如 Siemens S7-300）无缝通信，支持远程参数配置和状态监控，降低系统集成复杂度。
  • 伺服控制优化：内置信号调理电路，可直接接入增量式编码器（如 2500 线 / 转），配合 CANopen 协议实现伺服电机的精密定位，位置控制精度达 ±0.1%。

应用领域

伺服控制与精密定位：
在 AGV（自动导引车）系统中，S-D4043C 可通过 CANopen 协议与伺服驱动器（如台达 ASDA-A2 系列）通信，实时采集编码器信号（如 17 位绝对值编码器），动态调整电机转速和扭矩，确保 AGV 在仓储环境中实现 ±2mm 的定位精度。其 IP65 防护等级可抵御地面灰尘和小范围溅水。



制造业自动化：
在汽车总装线中，模块的数字输入可连接光幕传感器（检测工件位置），模拟输入监测机械臂关节压力，通过 Modbus RTU 与 PLC 联动，实现装配流程的实时监控与故障诊断。例如，动态调整机械臂运动轨迹，提高发动机缸体装配精度。



能源与电力监测：
在智能电网中，S-D4043C 可接入电压互感器（PT）和电流互感器（CT）的模拟信号（0-100V/0-5A），配合 NI cDAQ 平台实现谐波分析和电能质量评估。其 Ethernet 接口可与 SCADA 系统集成，远程优化变电站设备的运行参数。



冶金与重工业：
在钢铁冷轧车间，S-D4043C 可同步采集轧辊压力传感器（模拟输入）和电机电流信号（数字输入），通过 Modbus 实现轧制力的实时闭环控制，提升板材厚度一致性。其 IP65 防护等级可抵御金属粉尘和高温辐射。

RELIANCE ELECTRIC S-D4043C

RELIANCE ELECTRIC S-D4043C

相关产品与替代方案

  1. RELIANCE ELECTRIC S-D4043：基础版工业控制模块，防护等级 NEMA 12K，适合常规环境，价格更低。
  2. GE IC697MDL241：GE Fanuc 的 16 通道数字输入模块，支持热插拔和冗余配置，可替代 S-D4043C 用于高可靠性系统。
  3. Allen-Bradley 1746-IB32：罗克韦尔的 32 通道数字输入模块，支持 ControlLogix 平台，适合与现有 AB 系统集成。
  4. NI 9205：NI 的模拟输入模块，支持 ±10V 信号和 24 位分辨率，可通过 CompactDAQ 机箱实现分布式采集，适合高精度测试场景。

安装与维护

安装步骤：



  1. 将S-D4043C插入 PLC 或 DCS 机架的插槽，拧紧固定螺丝。
  2. 使用屏蔽电缆连接传感器 / 执行器至模块端子（推荐使用 AWG 22 线缆），确保模拟信号线与动力线分开敷设以减少干扰。
  3. 通过组态软件（如 RSLogix、LabVIEW）配置通信参数（如 Modbus 从站地址、波特率），测试信号通路。
  4. 若需扩展通道，可通过背板总线连接多个模块，或通过菊花链电缆级联机架（如 GE 的 PACSystems RX3i 平台）。



维护建议：



  • 定期校准：每年使用高精度信号源（如 Fluke 5700A）验证模拟输入精度，偏差超过 ±0.1% FS 时需更换模块或联系原厂校准。
  • 环境检查：每季度清洁模块散热孔，检查接线端子是否松动；在粉尘环境中使用时，建议加装防尘罩或升级至 IP65 防护等级的型号。
  • 故障排查：若模块指示灯异常（如红色报错灯亮），可通过 Modbus 读取错误代码（如 0x01 表示通信超时），或参考用户手册中的故障树进行修复。
