RELIANCE ELECTRIC S-D4006 自动化系统核心 – 现场信号交互，性能稳定，不服来辩！

RELIANCE ELECTRIC S-D4006 是美国瑞恩电气（Reliance Electric）推出的工业控制模块，专为自动化系统设计，支持数字量和模拟量信号的采集与控制。该模块采用模块化设计，兼容多种工业协议（如 Modbus RTU），可与 PLC、DCS 系统无缝集成，适用于制造业、能源、冶金等领域的过程控制和设备监测。

分类：

描述

RELIANCE ELECTRIC S-D4006 是美国瑞恩电气（Reliance Electric）推出的工业控制模块，专为自动化系统设计，支持数字量和模拟量信号的采集与控制。该模块采用模块化设计，兼容多种工业协议（如 Modbus RTU），可与 PLC、DCS 系统无缝集成，适用于制造业、能源、冶金等领域的过程控制和设备监测。其核心功能包括：



  • 多类型信号处理：支持数字输入输出（如开关量）、模拟输入输出（如 4-20mA 电流信号），可直接接入传感器、执行器等设备。
  • 宽电压兼容性：输入电压范围为 115/230V AC（部分型号支持 24V DC），适应不同工业环境的供电需求。
  • 高可靠性设计：采用 NEMA 12K 防护等级外壳，可抵御灰尘和轻水溅，工作温度范围为 – 20°C 至 + 50°C，满足恶劣工业场景的稳定性要求。



该模块已通过 CE 认证，符合工业安全标准，广泛应用于电机驱动控制、生产线自动化、能源监测等场景。

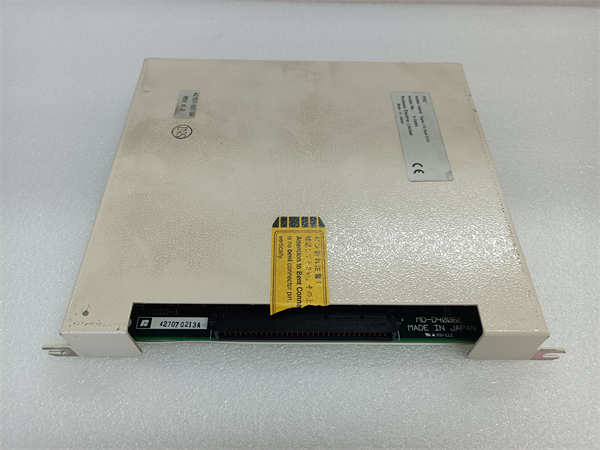

RELIANCE ELECTRIC S-D4006

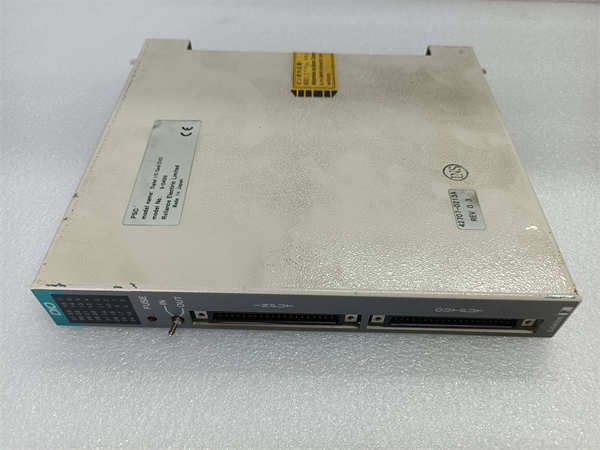

RELIANCE ELECTRIC S-D4006

技术规格

参数名称 参数值
产品型号 RELIANCE ELECTRIC S-D4006
制造商 美国瑞恩电气（Reliance Electric）
产品类型 工业控制模块
输入电压 115/230V AC（部分型号支持 24V DC）
通信协议 Modbus RTU（支持 RS-485 接口）
数字输入 / 输出 4-8 通道（具体取决于型号）
模拟输入 / 输出 2-4 通道（支持 0-10V 或 4-20mA 信号）
防护等级 NEMA 12K（防尘、防滴溅）
工作温度 -20°C 至 + 50°C（扩展型号支持 – 40°C 至 + 70°C）
物理尺寸 约 100mm×60mm×35mm（紧凑型设计）
功耗 最大 5W（取决于配置）
兼容系统 PLC（如 Allen-Bradley）、DCS（如 Foxboro）812

主要特点和优势

灵活的信号处理能力：



  • 多模式配置：支持数字量（如电机启停控制）和模拟量（如压力、温度监测）混合输入输出，可通过软件动态切换通道功能。例如，在化工生产线中，可同时采集压力变送器的 4-20mA 信号（模拟输入）和阀门状态（数字输入），实现闭环控制。
  • 高精度模拟调理：内置信号调理电路，可对模拟输入进行滤波和放大，确保1% FS 的测量精度，适用于精密设备监测（如半导体制造中的温湿度控制）。



工业级可靠性与兼容性：



  • 宽温与防护设计：标准型号支持 – 20°C 至 + 50°C 工作范围，扩展型号可适应 – 40°C 至 + 70°C 极端环境，配合 NEMA 12K 外壳，可在高温炉旁、冷库等场景稳定运行。
  • 多协议兼容：通过 Modbus RTU 接口可与主流 PLC（如 Siemens、Rockwell）无缝通信，支持远程参数配置和状态监控，降低系统集成复杂度。



模块化扩展与维护便捷性：



  • 热插拔功能：支持带电更换模块，减少停机时间，适用于连续生产场景（如石油炼化）。
  • 备件供应保障：尽管 S-D4006 已逐步停产，但官方备件供应持续至 2030 年，用户可通过授权渠道获取替换模块（如 S-D4006-F）或升级方案（如 GE 的新型 PLC 模块）。

应用领域

制造业自动化：
在汽车总装线中，S-D4006 可连接生产线传感器（如光幕、位置开关）和机器人控制器，实现装配流程的实时监控与故障诊断。例如，通过 Modbus RTU 与 Allen-Bradley PLC 通信，动态调整机械臂运动轨迹，提高装配精度。



能源与电力监测：
在智能电网中，该模块可接入电压互感器（PT）和电流互感器（CT）的模拟信号（0-100V/0-5A），配合 NI cDAQ 平台实现谐波分析和电能质量评估。在风电领域，其数字输出可控制变流器的 PWM 信号，优化叶片桨距角以提升发电效率。



冶金与重工业：
在钢铁连铸车间，S-D4006 可同步采集结晶器液位传感器（模拟输入）和拉矫机电机状态（数字输入），通过 PID 算法实时调整冷却水流量，确保铸坯质量稳定。其 NEMA 12K 防护等级可抵御金属粉尘和高温辐射。



过程控制与环保：
在污水处理厂中，模块的模拟输入可监测 pH 值、溶解氧等参数，数字输出控制加药泵和曝气设备，实现自动化水处理流程。通过 Modbus 与 SCADA 系统集成，可远程优化工艺参数，降低能耗。

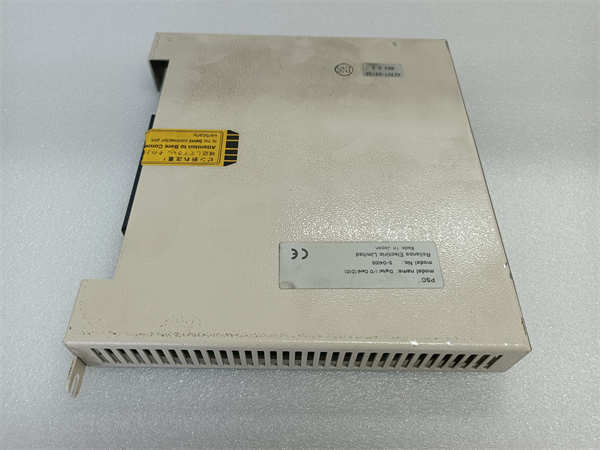

RELIANCE ELECTRIC S-D4006

RELIANCE ELECTRIC S-D4006

相关产品与替代方案

  1. RELIANCE ELECTRIC S-D4006-F：升级版 PLC 模块，支持 6 路数字输入、4 路数字输出、2 路模拟输入和 1 路模拟输出，兼容梯形图编程，适合复杂逻辑控制场景。
  2. GE IC697MDL241：GE Fanuc 的 16 通道数字输入模块，支持热插拔和冗余配置，可替代 S-D4006 用于高可靠性系统。
  3. Allen-Bradley 1746-IB32：罗克韦尔的 32 通道数字输入模块，支持 ControlLogix 平台，适合与现有 AB 系统集成。
  4. NI 9205：NI 的模拟输入模块，支持 ±10V 信号和 24 位分辨率，可通过 CompactDAQ 机箱实现分布式采集，适合高精度测试场景。

安装与维护

安装步骤：



  1. 将S-D4006插入 PLC 或 DCS 机架的插槽，拧紧固定螺丝。
  2. 使用屏蔽电缆连接传感器 / 执行器至模块端子（推荐使用 AWG 22 线缆），确保模拟信号线与动力线分开敷设以减少干扰。
  3. 通过组态软件（如 RSLogix、LabVIEW）配置通信参数（如 Modbus 从站地址、波特率），测试信号通路。
  4. 若需扩展通道，可通过背板总线连接多个模块，或通过菊花链电缆级联机架（如 GE 的 PACSystems RX3i 平台）。



维护建议：



  • 定期校准：每年使用高精度信号源（如 Fluke 5700A）验证模拟输入精度，偏差超过 ±0.1% FS 时需更换模块或联系原厂校准。
  • 环境检查：每季度清洁模块散热孔，检查接线端子是否松动；在粉尘环境中使用时，建议加装防尘罩或升级至 IP65 防护等级的型号。
  • 故障排查：若模块指示灯异常（如红色报错灯亮），可通过 Modbus 读取错误代码（如 0x01 表示通信超时），或参考用户手册中的故障树进行修复。
