Description

关键技术规格

o产品型号: REF542plus
o制造商: ABB
o产品系列: Relion® 54 系列
o额定电压: 1–36 kV（通过外接电压互感器适配）
o保护功能: 过流（相/零序）、热过载、断路器失灵、重合闸、接地故障、负序保护等（可配置）
o测量精度: 电流/电压 0.5 级，功率 1.0 级（符合 IEC 61557-12）
o通信接口:
– 2× 以太网（RJ45 或 LC 光纤），支持 IEC 61850-8-1 (MMS + GOOSE + Sampled Values)
– RS-485（Modbus RTU / SPA-Bus）
– USB 服务端口（用于本地配置）
oI/O 扩展: 可选插拔式模块（如 DI/DO、AI/AO），最多支持 32 路数字输入/输出
o供电方式: 辅助电源（24–250 V DC/AC）或 CT 自供电（仅限保护功能）
o人机界面: 内置 LCD 显示屏 + 按键，支持本地操作与参数查看
o认证标准: IEC 61850 Ed.2, IEC 61557, IEC 62271-3, CE, UL, CCC

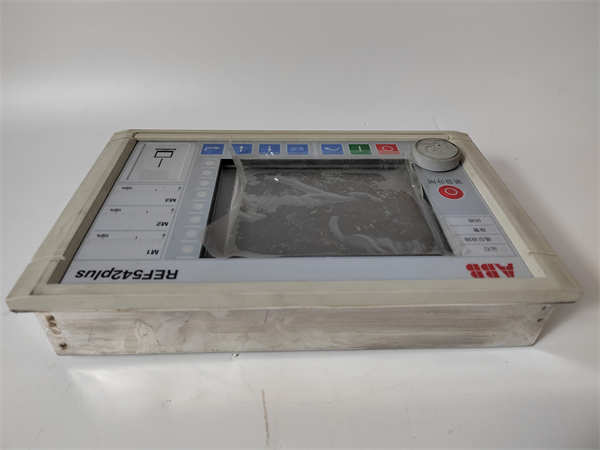

ABB REF542plus

核心性能与选型优势

REF542plus 的核心价值在于将传统继电保护与现代数字化变电站需求深度融合。其最大亮点是 原生支持 IEC 61850 全协议栈，包括 GOOSE（通用面向对象变电站事件）用于高速跳闸联锁，以及 Sampled Values（SV）实现无硬接线的模拟量共享，显著减少电缆用量与工程复杂度。相比仅支持 Modbus 的传统继电器，REF542plus 可直接融入 ABB Ability™ 或第三方数字化平台，实现设备级数据透明化。

功能上，它集保护、控制、测量、电能质量监测与事件记录于一体，一台设备替代多台传统仪表，降低硬件成本与盘柜空间。其自供电选项（通过保护 CT 取能）在辅助电源失效时仍能执行关键保护功能，提升系统韧性。模块化 I/O 设计允许根据项目需求灵活配置，避免过度投资。

从总拥有成本（TCO）角度看，REF542plus 通过减少布线、简化调试（支持 PCM600 配置工具一键导入 SCD 文件）、支持远程诊断与预测性维护，显著降低工程与运维成本。在风电场、数据中心或化工厂等对供电连续性要求严苛的场景中，其高可靠性与快速故障隔离能力可避免重大经济损失。

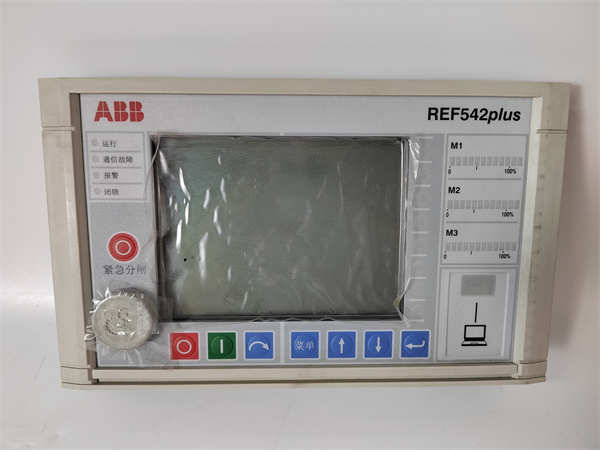

ABB REF542plus

系统集成与扩展性

REF542plus 通过 ABB PCM600 工程工具进行配置与管理，该软件支持从单机设置到全站 SCL（Substation Configuration Language）文件集成，与 System 800xA 或 MicroSCADA 平台无缝对接。工程师可在同一环境中完成保护定值整定、逻辑编程（使用图形化 PLC 功能块）、HMI 画面关联及网络安全策略部署。

在网络架构上，REF542plus 支持 PRP/HSR 冗余网络（需配合交换机），确保通信高可用；其 GOOSE 报文传输延迟 < 4 ms，满足快速保护动作需求。未来若需升级至更高功能密度，可平滑过渡到 REF615/620 系列，而现有工程数据可复用，保护客户投资。
