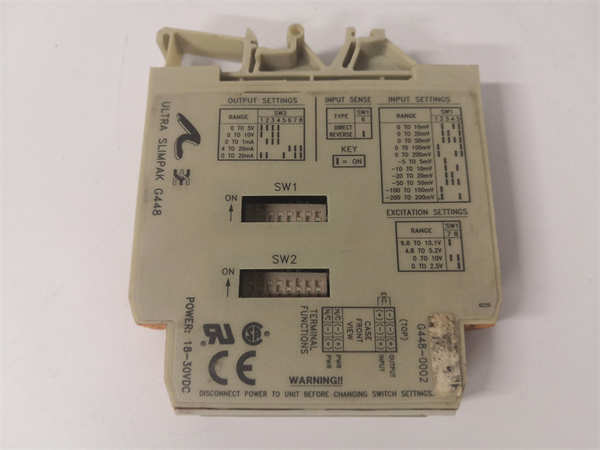

Red Lion G448-0002 Ultra SlimPak 通用信号隔离器 – 6mm超薄，DIN导轨安装
Red Lion G448-0002 Ultra SlimPak 通用信号隔离器 – 6mm超薄，DIN导轨安装 - 图片 2
Red Lion G448-0002 Ultra SlimPak 通用信号隔离器 – 6mm超薄，DIN导轨安装 - 图片 3
Red Lion G448-0002 Ultra SlimPak 通用信号隔离器 – 6mm超薄，DIN导轨安装 - 图片 4

Red Lion G448-0002 Ultra SlimPak 通用信号隔离器 – 6mm超薄，DIN导轨安装

Red Lion Controls Ultra SlimPak G448-0002 是一款 超薄型（仅6 mm宽）通用可编程信号隔离器/变送器，专为工业自动化系统中的 传感器信号调理与电气隔离 设计。该模块支持 多种输入类型，包括 热电偶（J, K, T, E等）、RTD（Pt100, Ni120）、电压（0–10 V）、电流（0/4–20 mA），并可输出标准 4–20 mA 或 0–10 V 信号

分类：

描述

Red Lion Controls Ultra SlimPak G448-0002 是一款 超薄型（仅6 mm宽）通用可编程信号隔离器/变送器，专为工业自动化系统中的 传感器信号调理与电气隔离 设计。该模块支持 多种输入类型，包括 热电偶（J, K, T, E等）、RTD（Pt100, Ni120）、电压（0–10 V）、电流（0/4–20 mA），并可输出标准 4–20 mA 或 0–10 V 信号。采用 1500 VAC 输入-输出-电源三端隔离，有效抑制地环路干扰和共模噪声。通过 免费 Crimson® 3.0 软件 或 前面板按钮 即可完成全参数配置，无需跳线或拨码开关。供电电压：10–32 VDC；安装方式：标准35 mm DIN导轨；工作温度：-20°C 至 +70°C。广泛应用于 PLC/DCS 系统前端，提升测量精度与系统可靠性。

Red Lion G448-0002 技术规格

参数名称 参数值
产品系列 Red Lion Ultra SlimPak G4
型号 G448-0002
制造商 Red Lion Controls（现属 NKK Switches / Spectris Group）
类型 通用可编程信号隔离器 / 变送器
宽度 6 mm（行业最薄之一）
输入类型
ULTRA SLIMPAKG448-0002

ULTRA SLIMPAKG448-0002

主要特点和优势

  • ✅极致紧凑：仅 6 mm 宽，在有限电控柜空间内实现高密度部署（例如：1米导轨可安装 >150 台！）
  • ✅真正通用输入：一台模块覆盖几乎所有常见传感器类型，减少备件种类与库存成本
  • ✅免跳线设计：所有参数通过软件配置，避免现场接线错误
  • ✅高隔离性能：1500 VAC 三端隔离，有效解决地电位差导致的信号漂移或设备损坏
  • ✅即插即用：支持热插拔（建议断电操作），快速更换，减少停机时间
  • ✅免费配置软件：Crimson® 3.0 提供直观界面，支持批量配置与参数导出/导入

The Red Lion G448-0002 redefines signal conditioning with its 6mm footprint and universal flexibility. Whether you’re reading a Type K thermocouple or a 4–20 mA pressure transmitter, this module delivers precision, isolation, and simplicity—all in the slimmest package on the market.

应用领域

  • 过程工业：化工、制药、食品饮料中的温度/压力/液位信号隔离
  • 能源与电力：锅炉监测、变压器温度采集
  • 水处理：pH、ORP、流量计信号调理
  • OEM 设备制造商：集成到包装机、注塑机、测试台中，提升抗干扰能力
  • 系统集成商：作为 PLC/DCS 前端信号调理标准方案

特别适合 空间受限、多信号类型、高电磁干扰 的工业环境。

相关产品

  • Red Lion G448-0001：可能为 0–10 V 输出版本（依地区编码）
  • Red Lion G438-0002：单通道 mA/V 输入 → mA 输出隔离器
  • Phoenix Contact MINI MCR-SL-I-I：竞品通用隔离器（5 mm 宽）
  • Weidmüller ACT20C：多功能信号变送器系列
  • Moore Industries SSX：高精度信号隔离器（高端替代）
ULTRA SLIMPAKG448-0002

ULTRA SLIMPAKG448-0002

安装与维护建议

安装提示：

  • 使用屏蔽双绞电缆连接传感器，屏蔽层在信号源侧或控制柜侧单点接地
  • 避免将模块安装在发热元件（如变频器、大功率电阻）附近
  • 多台并排安装时无需散热间隙（官方支持紧密安装）

配置流程：

  1. 下载免费Crimson® 3.0 软件（Red Lion 官网）
  2. 通过 USB 线连接 G448-0002（需 USB 配置适配器，如CUB-100）
  3. 选择输入类型（如 K 型热电偶）、量程（0–500°C）、输出（4–20 mA）
  4. 下载配置，模块自动运行
