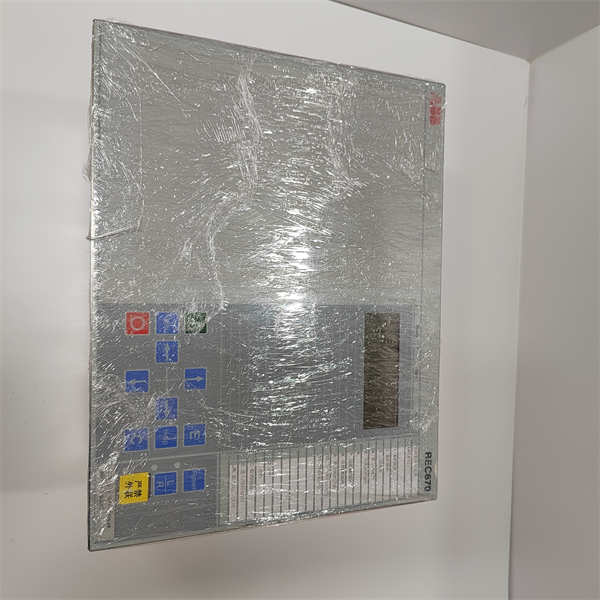

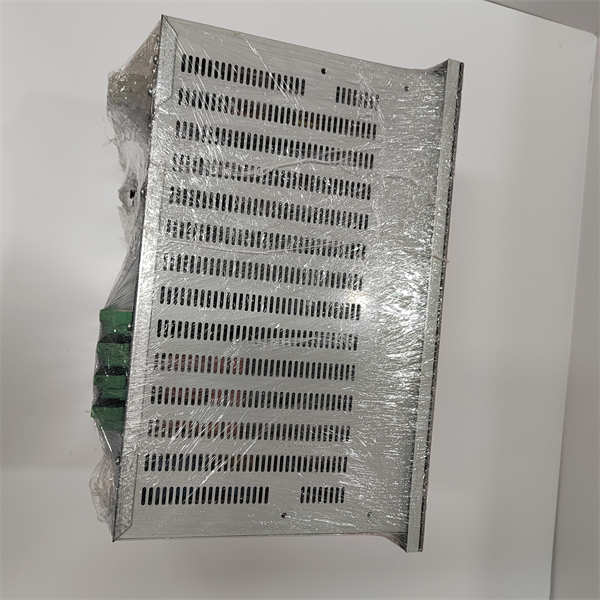

REC670 ABB 保护和控制继电器

描述

ABB REC670是一款高性能的Relion®系列保护和控制继电器，专为输配电系统中的并网（Grid Interconnection）和再闭锁（Recloser）应用而设计。作为ABB Relion保护和控制继电器家族中的高端产品，REC670集成了先进的保护功能、灵活的控制逻辑、精确的测量和状态监测能力，旨在确保电网的安全、稳定和高效运行。

REC670适用于管理发电机、变压器、馈线、输电线路以及与电网连接的分布式能源（如风力、太阳能发电场）的复杂保护和控制需求。它支持多种保护方案，能够快速检测并隔离故障，减少停电时间和设备损坏。此外，REC670具备强大的通讯能力，支持多种国际标准协议（如IEC 61850），便于与SCADA系统、DCS系统和其他变电站自动化设备进行无缝集成，是现代数字化变电站和智能电网解决方案的关键组成部分。

产品参数与规格

产品型号:REC670

制造商:ABB

产品类型:保护和控制继电器(Protection and Control Relay)

系列:ABB Relion®670系列

主要应用:并网保护(Grid Interconnection Protection),再闭锁控制(Recloser Control),馈线保护(Feeder Protection)

额定电压:可配置(例如：1A/5A,100V/200V等不同互感器额定值)

辅助电源:19-250V AC/DC或48-250V DC(根据型号配置)

模拟量输入:8或12个通用电流/电压输入(根据硬件配置)

数字量输入:17-23个标准输入(可扩展)

数字量输出:16-24个标准输出(可扩展)

通讯接口:以太网(IEC 61850-8-1 GOOSE,MMS,SNTP,DNP3,IEC 60870-5-103/104)；串行接口(Modbus RTU,DNP3,IEC 60870-5-103)

本地人机界面(HMI):图形液晶显示屏，带功能按钮

事件记录:故障录波（COMTRADE格式）、事件日志、告警日志

精度等级:电流/电压测量：0.2级；功率测量：0.5级

保护功能:过电流、接地故障、过电压、欠电压、频率、功率、差动、失步、方向等（具体功能取决于订货代码和配置）

控制功能:断路器控制、分段器控制、自动再闭锁、逻辑编程(通过配置工具)

诊断功能:自我诊断、断路器磨损监测、CT/VT回路监测

工作温度:-40°C至+70°C

防护等级:IP54(前面板)，IP20(后部接线)

安装方式:面板嵌入式安装或19英寸机架安装

认证:IEC,UL,CSA,CE等相关标准

主要特点和优势

ABB REC670继电器凭借其卓越的性能和灵活性，在电力系统保护和控制领域具有显著优势：

综合性保护功能:提供全面的保护功能，包括过电流、接地故障、电压、频率、功率、差动等，能够应对各种复杂的故障类型，确保电网和设备的快速、可靠保护。

灵活的控制与自动化:内置强大的可编程逻辑功能（PLC），用户可以通过图形化工具进行自定义逻辑编程，实现复杂的自动控制序列、联动操作和变电站自动化功能。

高级通讯与数字化变电站:完全兼容IEC 61850标准，支持GOOSE消息、MMS等实时通讯机制，实现了继电器之间以及继电器与上层SCADA/DCS系统之间的高速、无缝集成，是构建数字化变电站和智能电网的理想选择。

精确测量与状态监测:提供高精度的电气量测量（电流、电压、功率、能量等），并具备断路器磨损监测、跳闸回路监测等高级诊断功能，帮助运行人员实时掌握设备状态，支持预防性维护。

增强的电网稳定性:特别适用于分布式能源并网和再闭锁控制，能够有效管理微电网和主动配电网中的双向潮流、暂态稳定等问题，提高电网的可靠性和弹性。

易于配置与维护:采用ABB的PCM600（Protection and Control IED Manager）软件进行配置和管理，提供直观的用户界面和强大的工程工具，简化了继电器的参数设置、逻辑编程、故障分析和固件升级。

高可靠性与环境适应性:采用工业级设计，能够在宽泛的温度范围和恶劣的电磁环境下稳定运行，具备IP54防护等级，确保在各种变电站环境中的长期可靠性。

用途与应用领域

ABB REC670保护和控制继电器广泛应用于电力系统和大型工业用户的各个层面，特别是在需要高级保护、控制和自动化功能的场合：

输电线路保护:作为输电线路的主保护和后备保护，用于检测相间短路、接地故障等，确保输电网络的安全稳定运行。

馈线保护与控制:在中压配电网中，用于馈线（出线）的过电流、接地故障保护，并可实现自动再闭锁功能，快速恢复供电。

发电机保护:在发电厂中，对发电机进行全面的保护，包括失磁、过励磁、差动等，保障发电机组的安全稳定运行。

变压器保护:对主变压器进行差动保护、过电流保护等，防止变压器内部故障和外部短路对设备造成损害。

电容器组和电抗器保护:用于保护并联电容器组和串联电抗器，防止其内部故障或过载。

分布式能源（DER）并网保护:尤其适用于风力发电场、太阳能光伏电站与主电网的并网点保护，管理潮流反向、孤岛效应等特殊问题，确保并网点的安全和稳定。

微电网与主动配电网:作为微电网控制和保护的核心组件，实现分布式电源的协调控制和故障管理。

工业和基础设施:在大型工业企业、矿山、铁路和机场等场所的变电站中，对电力设备进行保护和控制。

系列与相关产品

ABB REC670继电器是ABB Relion®670系列的一部分。Relion 670系列是ABB面向输电和特高压应用的高端保护和控制继电器家族，提供广泛的功能和高度灵活性，以满足最苛刻的电力系统需求。

与REC670密切相关的产品和系统组件包括：

Relion 670系列的其他继电器:

RET670:线路差动保护和断路器失灵保护等

RET670/B:变压器差动保护继电器

REG670:发电机保护继电器

REL670:线路保护继电器

REB670:母线差动保护继电器

ABB Relion 650系列:面向输配电应用的中端保护和控制继电器，提供与670系列相似的用户体验和技术，但功能有所简化。

ABB Relion 630系列:面向配电网和工业应用，提供经济高效的解决方案。

ABB RTU500系列:远程终端单元，用于数据采集和控制，与Relion继电器协同工作。

ABB MicroSCADA X:SCADA（监控与数据采集）系统，用于变电站和电网的集中监控和管理，通过IEC 61850等协议与继电器通讯。

ABB PCM600(Protection and Control IED Manager):专用的工程工具，用于配置、参数设置、测试和维护所有Relion系列继电器。

ABB DOC(Distribution Automation System):配电自动化系统，与REC670配合，实现配电网的自动化和智能化。

ABB IEDs(Intelligent Electronic Devices):任何符合IEC 61850标准的智能电子设备，可以与REC670在数字化变电站中协同工作。

安装与维护

安装步骤：

安全预备:在安装REC670继电器之前，务必切断所有相关断路器、电流互感器（CT）和电压互感器（VT）的二次回路，确保继电器没有电压或电流输入。严格遵守电气安全规范，佩戴个人防护装备。

机械安装:根据继电器的型号和安装方式（面板嵌入式或19英寸机架），将其牢固地安装在控制柜内。确保有足够的空间进行接线和散热。

二次回路接线:严格按照设计图纸和继电器手册，连接CT和VT的二次回路到继电器相应的电流/电压输入端子。务必注意极性和相序，防止反极性接线。

直流辅助电源接线:连接继电器的直流辅助电源（通常为24VDC、48VDC、110VDC或220VDC）。确保电源极性正确，连接牢固。

数字量I/O接线:连接数字量输入（如断路器辅助触点、手动/自动开关）和数字量输出（如断路器跳闸/合闸线圈、信号灯）到继电器的I/O端子。

通讯线连接:连接以太网线（用于IEC 61850通讯）和/或串行通讯线（用于DNP3、Modbus等），确保网络连接正确。

通电前检查:仔细检查所有接线是否正确、无松动、无短路。确认所有安全措施已到位。

软件配置与调试:继电器上电后，使用ABB PCM600软件进行参数设置、保护定值计算与下载、逻辑编程、I/O映射和调试。进行回路测试、传动试验和保护功能测试，验证继电器功能正常。

维护建议：

定期外观检查:定期检查继电器外观，是否有灰尘堆积、连接松动、指示灯异常等。

环境控制:确保继电器工作环境的温度、湿度和通风状况符合要求。定期清理控制柜内部，防止灰尘影响散热和电气性能。

功能检查与测试:根据电网运行规程和继电器维护手册，定期进行继电器的功能测试和校验，确保保护定值和逻辑功能准确无误。这可能包括定期自检、带电测试或停电测试。

固件与软件更新:定期检查ABB官方网站，获取继电器固件和PCM600软件的最新版本。更新固件可以带来性能提升、新功能或安全补丁。

故障录波分析:利用PCM600软件读取继电器的故障录波文件（COMTRADE格式）和事件日志，分析故障原因，优化保护定值和运行策略。

备件管理:对于关键保护应用，建议储备必要的备用继电器或关键部件，以应对可能的故障，减少停电时间。

专业维护:复杂的故障排除、固件升级或保护定值修改，建议由具备ABB Relion继电器专业知识的认证技术人员进行操作。

产品保障

我们对ABB REC670保护和控制继电器提供全面的产品保障。
