REC650 1MRK008514-CB ABB原装 – IEC 61850高配终端，稳定又抗造！

描述

ABB REC650 1MRK008514-CB 是由ABB（现为日立能源旗下）精心打造的一款先进智能电子设备 (IED)，专为输配电领域的线路保护、控制和监测应用而设计。作为ABB Relion® 650系列保护和控制产品家族的关键成员，这款IED集成了多项核心功能，包括相差动保护、后备距离保护、过流保护、电压保护以及频率保护等，为架空线和电缆提供全面、可靠的保护方案。ABB REC650 1MRK008514-CB 采用高集成度硬件平台和强大的处理器，确保设备稳定运行和高效数据处理，是实现现代化变电站自动化不可或缺的组成部分。

ABB REC650 1MRK008514-CB 具有出色的高阻接地故障灵敏度相差动保护功能，能够提供多达5个线路终端的安全相选择，适用于单断路器或多断路器配置，极大地增强了电网的韧性。该IED还具备自动重合闸、同步和同期检查功能，显著提升了电网的供电可靠性和稳定性，最大限度地减少了因故障引起的停电时间。凭借其即插即用的预配置、型式试验和默认参数设置，ABB REC650 1MRK008514-CB 实现了快速高效的调试，极大简化了从订购、工程到调试和可靠运行的整个产品生命周期管理。

ABB REC650 1MRK008514-CB

技术规格

主要特点和优势

ABB REC650 1MRK008514-CB 作为ABB Relion® 650系列的高级成员，凭借其卓越的集成化、智能化和高可靠性，为输配电系统的保护和控制提供了多重显著优势：

全面的保护与控制功能集成: ABB REC650 1MRK008514-CB 将线路相差动保护、后备距离保护、多种电流保护、电压保护、频率保护以及高级线路自动重合闸等关键功能高度集成于一体。这种集成化设计不仅精简了变电站的设备配置，降低了安装和维护成本，更通过功能间的紧密协调，实现了对架空线和电缆的快速、准确、高灵敏度故障检测，尤其对高阻接地故障具备出色识别能力，确保电网在各类异常情况下的安全稳定运行。

领先的通信与互操作性: ABB REC650 1MRK008514-CB 完全遵循IEC 61850国际标准，包括对IEC 61850 Ed2.1版本和GOOSE（Generic Object Oriented Substation Event）消息的支持。这使得IED能够实现站内设备间的高速水平通信和安全互锁，显著减少了传统硬接线的需求和成本。此外，对DNP3、Modbus和SNMP等协议的支持，确保了与上层SCADA/DCS系统以及其他自动化设备的无缝集成和高效数据交换，为构建高度互联互通的数字化变电站奠定了坚实基础。

强大的控制与安全互锁机制: ABB REC650 1MRK008514-CB 提供对多达10个一次设备的控制能力，可通过本地HMI或远程SCADA系统进行操作。其先进的互锁功能基于“先选后执行”原则，并提供针对各种开关设备配置的预定义、经过型式试验的互锁模块，有效杜绝了误操作和不安全操作，从而显著提升了人员和设备的安全。同步和同期检查功能进一步保障了断路器合闸操作的安全性。

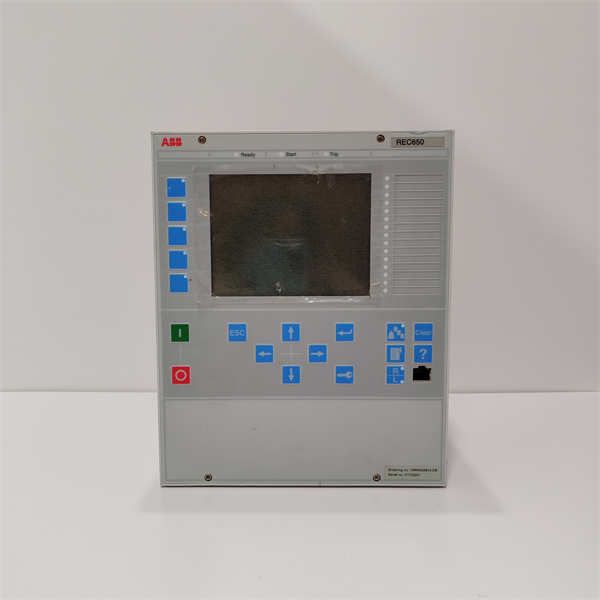

显著的易用性与部署效率: 该IED具有“开箱即用”的特性，出厂时已预配置核心功能并设置了默认参数，这极大简化了现场的工程和调试工作。ABB REC650 1MRK008514-CB 配备大尺寸、易于阅读的LCD屏幕，可编程按键以及多达三页、每页15个动态三色LED指示灯，提供了直观而丰富的人机交互界面，使得运行状态监测、报警指示和参数设置变得更加便捷高效，从而加快了系统部署速度并降低了运维复杂性。

高可靠性与长生命周期支持: ABB REC650 1MRK008514-CB 采用统一且坚固的硬件平台，所有650系列产品共享，最大限度地减少了备件需求和维护成本。其高度可靠的设计确保了在严苛的电力系统环境下稳定运行。作为Relion®家族的一员，它受益于ABB（日立能源）全球领先的技术、丰富的应用知识和经验丰富的支持网络，从安装调试、状态监测到后期维护和回收，为客户提供了全面的生命周期支持，确保系统在任何情况下的可靠性能。

ABB REC650 1MRK008514-CB

应用领域

ABB REC650 1MRK008514-CB 作为一款功能强大的线路保护、控制和监测IED，在电力系统中的应用极为广泛，特别适用于对线路运行可靠性、保护选择性和自动化水平有极高要求的场合。

输电线路保护: ABB REC650 1MRK008514-CB 是输电线路（包括架空线和地下电缆）主保护和后备保护的理想选择。它提供的高灵敏度相差动保护能够快速、准确地隔离线路内部故障，而其集成的后备距离保护则在通信通道失效时提供可靠的冗余保护，确保电力系统在任何故障条件下的快速响应和稳定运行。

变电站自动化与间隔层控制: 在现代化变电站自动化系统中，ABB REC650 1MRK008514-CB 不仅执行线路保护功能，还作为关键的间隔层控制器。它负责监测和控制断路器、隔离开关和接地开关等一次设备，并通过IEC 61850通信与其他IED和站控层系统无缝集成，实现站内数据的实时共享、智能互锁和同期检查功能，从而提升变电站的运行效率、安全性和自动化水平。

配电网线路保护与自动化: 尽管主要面向输电线路，但 ABB REC650 1MRK008514-CB 同样适用于大型或重要的配电线路保护，尤其是在需要高级自动化和高可靠性供电的区域。它能有效检测并隔离配电网中的瞬时或永久性故障，并通过自动重合闸功能迅速恢复供电，显著减少停电范围和时间。

工业与基础设施电力系统: 在大型工业园区、能源中心、矿山、石化工厂、轨道交通系统以及其他拥有复杂内部高压电力网络的场所，ABB REC650 1MRK008514-CB 可用于保护高压线路和重要的馈线，确保关键工业生产过程的连续性以及电力设备的运行安全。

可再生能源并网: 对于风电场、太阳能电站等可再生能源发电设施的并网线路，ABB REC650 1MRK008514-CB 提供了必要的保护和控制功能，确保发电系统与主电网的安全稳定连接，并能够应对可再生能源并网线路可能出现的特有故障模式。

相关产品

ABB REC650 1MRK008514-CB 伺服放大器是ABB（日立能源）Relion® 650系列的重要组成部分，其功能实现往往需要与其他同系列及ABB（日立能源）的保护与控制产品协同工作，以构建完整的电力系统自动化解决方案。

ABB Relion® 650系列其他IEDs:

• ABB REB650: 母线保护IED，与 ABB REC650 共同实现变电站的全面保护。
• ABB RED650: 线路差动保护IED，侧重于线路差动保护功能，可能与 ABB REC650 在某些应用中互为补充或替代。
• ABB REG650: 发电机保护IED，用于保护发电机和发电机-变压器组。
• ABB REL650: 线路距离保护IED，专注于线路距离保护功能。
• ABB REQ650: 断路器保护IED，提供断路器失灵保护等功能。
• ABB RET650: 变压器保护IED，用于两绕组和三绕组变压器的保护。

ABB Relion® 670系列IEDs: 作为更高级别、功能更强大的IED系列，如 ABB REG670 (发电机保护)，在某些对性能和功能有更高要求的应用中，可视为 ABB REC650 的替代或升级选项。

ABB PCM600: 这是ABB的保护和控制IED配置和管理工具软件，用于 ABB REC650 1MRK008514-CB 的工程组态、参数设置、诊断和维护，是系统生命周期管理的关键工具。

ABB MICROSCADA X / ZEE600: 这些是更高层级的站控层系统和SCADA解决方案，可以与 ABB REC650 1MRK008514-CB 进行通信，实现变电站的集中监控、数据采集和控制。

ABB COM600: 变电站自动化网关和通信管理器，用于将 ABB REC650 等IED的数据集成到各种站控系统和远程控制中心。

ABB REC650 1MRK008514-CB

安装与维护

安装前准备：在安装 ABB REC650 1MRK008514-CB 之前，务必严格遵循ABB（日立能源）提供的产品技术手册和安装指南中的所有安全规程和说明。首先，确保所有相关的电力系统回路已完全断电并可靠接地，操作人员必须佩戴适当的个人防护设备。ABB REC650 1MRK008514-CB 通常采用抽屉式设计，安装前应确认其在控制柜内的安装位置符合散热要求和电磁兼容性（EMC）规定。正确安装并连接电流互感器（CT）和电压互感器（VT）的二次回路，确保极性正确且接线牢固可靠，特别是差动保护回路的CT接线至关重要。正确连接电源（DC或AC辅助电源）至 ABB REC650 1MRK008514-CB，并确保其满足额定电压和电流要求。所有数字量输入（DI）和数字量输出（DO）以及通信接口（如以太网线缆）的连接都应根据系统设计图和手册规范进行，确保屏蔽线正确接地，以最大程度减少外部干扰。

维护建议：为了确保 ABB REC650 1MRK008514-CB 长期稳定、可靠地运行并维持其高性能，建议实施以下预防性维护措施：定期进行目视检查：定期检查 ABB REC650 1MRK008514-CB 的物理状况，包括模块外观、接线端子是否存在松动、腐蚀或过热迹象。观察前面板的LED指示灯状态，它们通常会指示模块的运行状态、通信状态和报警信息，任何异常指示都应立即调查。环境控制：确保 ABB REC650 1MRK008514-CB 所在的控制柜内部环境清洁、干燥，并且温度和湿度保持在设备的技术规格范围内。定期清理灰尘和污染物，确保良好的通风散热。固件和参数备份与更新：定期使用PCM600软件备份 ABB REC650 1MRK008514-CB 的配置参数和固件版本。根据ABB的建议，及时更新固件版本，以获取性能改进、错误修复和安全补丁，但在更新前务必进行充分的测试和验证。诊断与测试：利用PCM600软件进行定期诊断和模拟测试，验证保护功能和通信的正确性。对于关键应用，可以进行周期性保护回路的测试，以确保在故障发生时 ABB REC650 1MRK008514-CB 能够及时、准确地动作。

产品保障

我们对 ABB REC650 1MRK008514-CB 智能电子设备卓越的质量和可靠性充满信心，并致力于为客户提供全面的产品保障。
