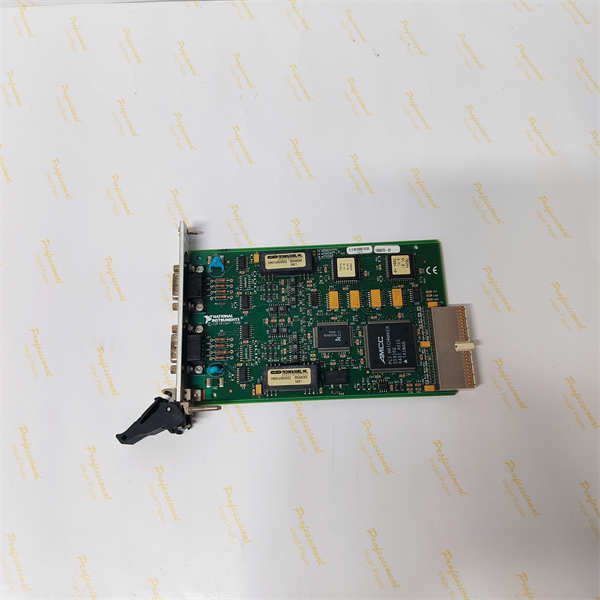

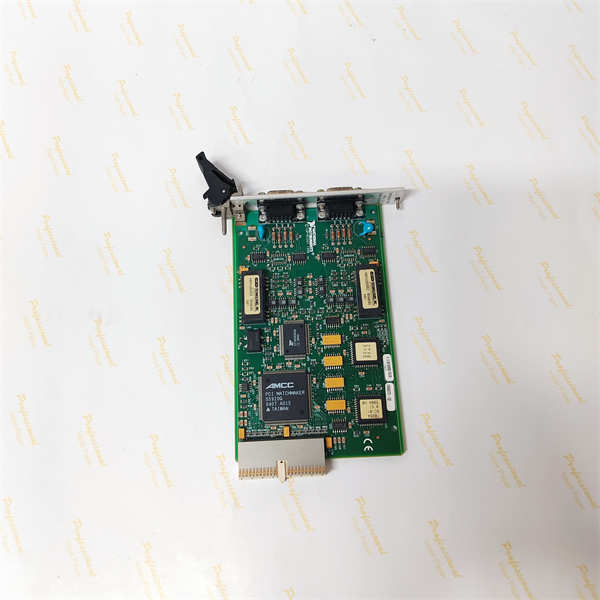

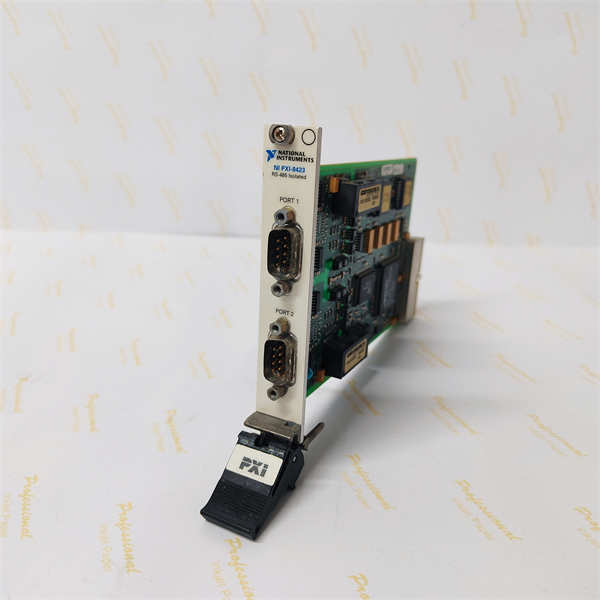

PXI-8423 NI 隔离型RS-485串行接口模块

描述

National Instruments(NI)PXI-8423是一款高性能的隔离型RS-485串行接口模块，专为PXI（PCI eXtensions for Instrumentation）平台设计。这款模块是NI测控系统中的重要组成部分，能够为PXI机箱提供可靠的多端口RS-485通信功能，实现PXI系统与各种RS-485/RS-422工业设备（如可编程逻辑控制器PLC、变频器、传感器、仪表等）之间的远程数据交换和控制。NI PXI-8423的核心优势在于其提供高达2000 V的电气隔离，有效消除了工业环境中常见的地回路问题和共模电压干扰，从而确保了通信的稳定性和PXI系统硬件的安全性。

NI PXI-8423提供2端口或4端口配置，每个端口均支持RS-485通信标准，并兼容RS-422协议。它具备高达460.8 kb/s（部分更先进版本或配置可达2 Mb/s）的传输速率和64B的FIFO缓冲区，能够处理高速数据流，减少CPU中断负载，提升系统效率。该模块具有即插即用（Plug and Play）兼容性，简化了安装和配置过程，并通过NI的NI-Serial驱动程序和LabVIEW、LabWindows/CVI等开发环境，为用户提供了灵活的编程接口。凭借其卓越的抗干扰能力、多端口设计和与PXI平台的无缝集成，NI PXI-8423是工业自动化、测试测量、数据采集和控制应用中进行可靠串行通信的理想选择。

PXI-8423 NI

技术规格

产品型号:PXI-8423/2(2端口)或PXI-8423/4(4端口)

制造商:National Instruments(NI)

产品类型:隔离型RS-485串行接口模块

总线类型:PXI

端口数量:2或4(具体取决于型号)

通信标准:RS-485(兼容RS-422)

隔离电压:2000 Vrms(端口到主机隔离)

最大传输速率:460.8 kb/s(部分资料提及2 Mb/s，取决于具体配置和固件)

FIFO缓冲区大小:64字节(B)

数据位:5,6,7,8

停止位:1,1.5,2

奇偶校验:无,奇,偶,标记(Mark),空格(Space)

流量控制:硬件(RTS/CTS,DTR/DSR)或软件(XON/XOFF)

电源要求:+5 VDC(典型1000 mA，最大1500 mA)

连接器类型:PXI-8423/2:DB-9公头；PXI-8423/4:10位RJ-45模块化接口(可通过可选线缆转换为DB-9或DB-25)

工作温度:0°C至55°C

存储温度:-20°C至70°C

相对湿度:10%至90%(非冷凝)

软件兼容性:LabVIEW,LabWindows/CVI,Measurement Studio,支持标准PC串行端口编程(如Visual Basic,Visual C++)

操作系统兼容性:Windows 2000/NT/XP/Me/9x(较新驱动可能支持Windows 7/8.1/10，但产品已停产)

主要特点和优势

National Instruments PXI-8423 RS-485串行接口模块为PXI测试和测量系统带来了多项关键特点和优势，使其在工业和自动化应用中具备高可靠性。

高压电气隔离：NI PXI-8423模块提供高达2000 Vrms的端口到主机电气隔离。这是其最显著的优势之一，能够有效消除因接地电位差或外部噪声引起的共模电压问题，防止地回路的形成。这不仅保障了PXI机箱和主机电脑的安全，也确保了在恶劣工业环境中通信的稳定性和数据完整性，尤其适用于连接不同电源地点的设备。

多端口RS-485/RS-422通信：该模块提供2或4个独立的RS-485端口，兼容RS-422协议。RS-485是一种差分信号传输标准，具有优异的抗噪声能力和远距离传输能力（最长可达4000英尺，约1200米）。多端口设计使得一个PXI插槽能够连接多个串行设备，节省了PXI机箱资源，并简化了系统布线。

高速数据传输与高吞吐量：PXI-8423支持高达460.8 kb/s的传输速率（根据具体配置和NI-Serial驱动版本，部分PXI-842x系列型号可达2 Mb/s），并内置64字节的FIFO（先进先出）缓冲区。这些特性确保了在大数据量传输或高并发通信场景下，能够高效地处理数据，减少CPU中断的开销，从而提升整个PXI系统的实时性和整体性能。

即插即用兼容性与易于集成：NI PXI-8423具备与标准PC串行端口的即插即用（Plug and Play）兼容性，在Windows操作系统下能够自动识别和配置，大大简化了安装和维护过程。用户可以通过NI-Serial驱动程序，在LabVIEW、LabWindows/CVI、Measurement Studio等NI开发环境中进行编程，也可以在Visual Basic、Visual C++等标准开发环境中访问，提供了极大的开发便利性。

坚固耐用与工业适应性：PXI平台本身即为工业和测试应用设计，PXI-8423作为PXI模块，继承了PXI模块的坚固耐用特性。其光学隔离特性进一步增强了在电气噪声环境下的可靠性，使其非常适合用于工厂自动化、过程控制、设备测试等严苛工业环境。

PXI-8423 NI

应用领域

National Instruments PXI-8423隔离型RS-485串行接口模块凭借其在数据隔离、多端口通信和工业级稳定性方面的优势，广泛应用于需要PXI系统与RS-485/RS-422设备进行可靠串行通信的各种测试、测量和控制领域。

在工业自动化和过程控制中，NI PXI-8423是PXI控制器与现场总线设备（如PLC、HMI、变频器、智能传感器、工业仪表等）进行数据交换和控制的核心接口。例如，在分布式控制系统中，PXI系统可能需要通过RS-485网络获取多个温度、压力或流量变送器的数据，或向多个执行器发送控制命令，PXI-8423提供了稳定可靠的通信链路，有效防止地回路和噪声干扰。

在测试测量和自动化生产线中，PXI-8423用于控制和采集数据从支持RS-485/RS-422通信的测试仪器、夹具或生产设备。例如，在汽车电子测试、半导体设备测试、航空航天部件测试等场景中，PXI系统需要与各种专用测试设备或环境箱进行串行通信，PXI-8423能够确保数据传输的准确性和实时性。

在设备监控和远程遥测领域，当需要从远距离或分布式设备收集数据时，RS-485的长距离传输能力配合PXI-8423的隔离特性，使得PXI系统成为一个理想的中央监控平台。例如，在环境监测站、能源管理系统或大型机械的健康状态监测中，可以利用PXI-8423稳定地收集分散部署的传感数据。

此外，NI PXI-8423也适用于楼宇自动化、HVAC系统控制以及实验室研究中需要集成各种RS-485/RS-422接口设备的场景。

安装与维护

安装前准备：在安装NI PXI-8423隔离型RS-485串行接口模块之前，请务必详细阅读National Instruments PXI机箱用户手册和PXI-8423模块的特定技术文档。确保安装环境符合PXI机箱和模块的工作温度（0°C至55°C）和湿度要求。在进行任何操作前，必须完全关闭PXI机箱电源并拔掉电源线，以防触电或损坏设备。接触模块前，请触摸机箱的金属部分以释放静电，避免静电损伤敏感元件。PXI-8423模块应插入PXI机箱中可用的外设插槽，确保模块完全插入到位并用螺钉固定前面板，以保证机械稳固和电气接触。连接外部RS-485/RS-422设备时，请使用正确的线缆类型，注意极性、差分信号连接和终端电阻（如果需要），并确保良好的接地，遵循RS-485/RS-422通信规范。

维护建议：为确保NI PXI-8423模块的长期稳定运行和通信性能，建议定期进行预防性维护。这包括：定期检查模块及所有连接线缆是否有物理损伤、绝缘破损、腐蚀或松动，特别是串行端口连接器。保持PXI机箱内部清洁，避免灰尘、碎屑积聚，确保机箱风扇正常运转，通风孔无堵塞，以保证模块的良好散热。监控模块的状态指示灯（如果有），它们能提供基本的运行和通信状态信息。利用NI Measurement&Automation Explorer(MAX)软件或NI-Serial驱动程序提供的诊断工具，定期检查串行端口的状态和通信情况，及时发现并解决潜在问题。虽然PXI-8423已停产，但其驱动程序（NI-Serial）仍可能提供一定支持。任何故障诊断和维修工作应由经过NI认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
