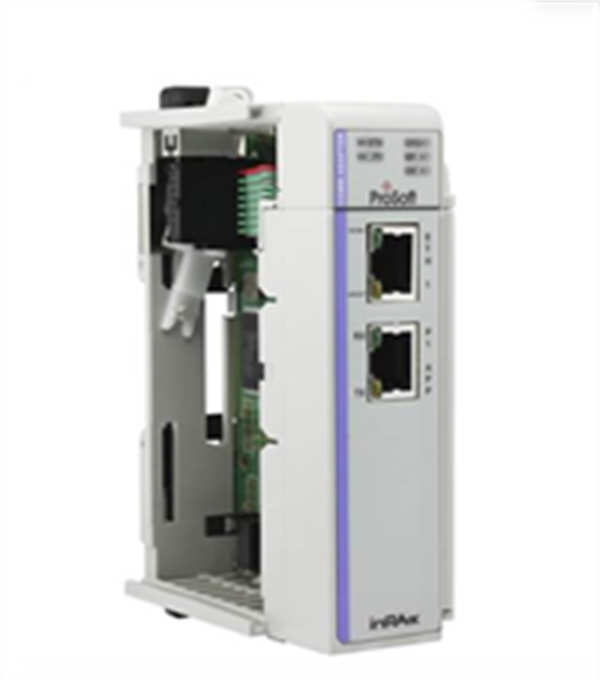

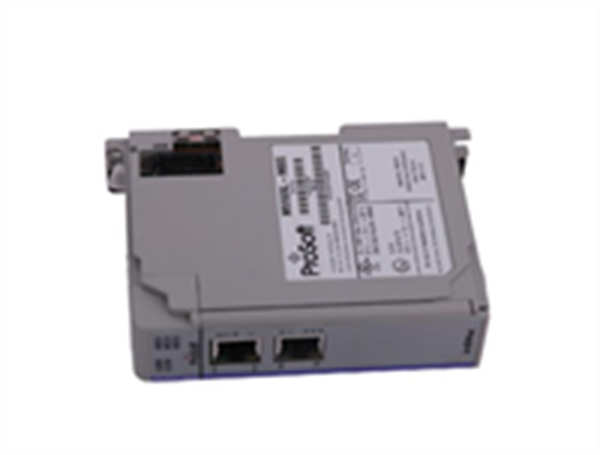

ProSoft MVI69L-MBS 通信模块 – CompactLogix 专用 Modbus 串口模块，工业串口互联核心！

描述

ProSoft MVI69L-MBS 是 ProSoft Technology（普罗索夫特）MVI69 系列的核心通信模块，专为 Allen-Bradley CompactLogix 可编程逻辑控制器（PLC）设计，核心功能是实现 CompactLogix 系统与 Modbus 串口设备（支持 Modbus RTU/ASCII 协议）的高速数据交互。作为工业串口通信（Industrial Serial Communication）的关键组件，它无需外置安装空间，可直接插入 CompactLogix 1769 系列机架的 I/O 插槽，通过背板总线与 PLC 处理器实现毫秒级数据传输，同时通过可切换的 RS232/RS485 串口，连接第三方老式设备（如西门子 MM420 变频器、横河 UT35A 温度仪表、欧姆龙 E6B2 编码器），打破 “新 PLC 与老串口设备” 的协议壁垒。

在实际工业场景中，ProSoft MVI69L-MBS 承担着数据中转的核心角色 —— 既能将 CompactLogix PLC 的控制指令下发至 Modbus 串口变频器、阀门控制器，又能将串口传感器采集的温度、流量、称重数据上传至 PLC，支持 1200bps 至 115200bps 的自适应通信速率，单模块可同时作为 2 个 Modbus 主站或 16 个 Modbus 从站，满足中小型工厂的多设备串口联网需求。不同于外置式串口网关，该模块的背板集成设计不仅节省控制柜空间，还减少了外部线缆连接故障，这也是它在老旧生产线升级、老式设备改造项目中广泛应用的重要原因。

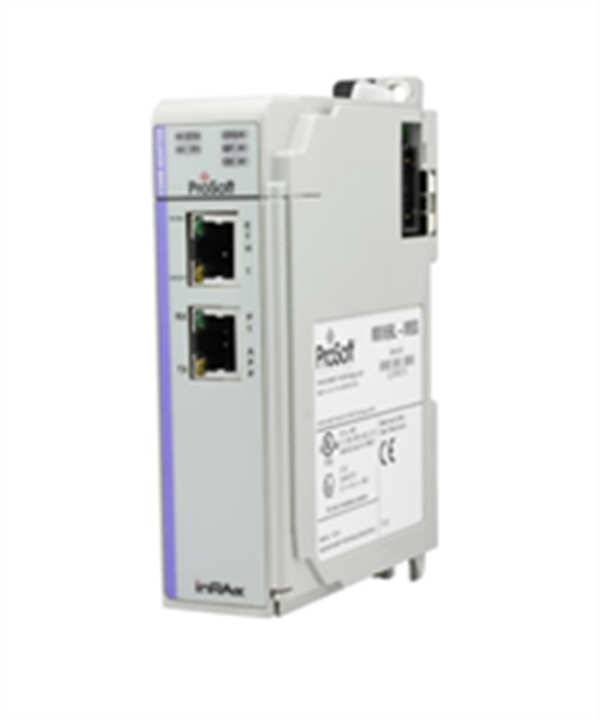

MVI69L-MBS PROSOFT

主要特点和优势

CompactLogix 背板无缝集成：ProSoft MVI69L-MBS 采用 CompactLogix 1769 系列标准接口，可直接插入 CompactLogix L2x（如 1769-L24ER-QBFC1B）、L3x（如 1769-L32E）PLC 的机架插槽，由机架统一提供 24V DC 供电并传输数据，无需额外铺设串口线缆（如 PLC 与外置网关之间的连接线），数据传输延迟低至 1ms 以内。这种集成方式特别适合老旧生产线改造 —— 无需重新规划控制柜布局，即可让新的 CompactLogix 系统对接原有 Modbus 串口设备，大幅降低改造成本与工期。

灵活的 Modbus 串口功能：该模块全面支持 Modbus RTU（Remote Terminal Unit，远程终端单元）和 Modbus ASCII 两种串口协议，用户可通过软件自由切换；串口类型支持 RS232 与 RS485 双向切换（通过模块侧面跳线设置），RS232 适合短距离（≤15m）点对点通信（如连接本地称重仪表），RS485 支持总线型拓扑（≤1200m），可同时连接 32 个串口设备（需匹配终端电阻）。此外，模块支持多主从站模式 —— 可作为 2 个独立 Modbus 主站（分别管理不同串口设备组），或 16 个 Modbus 从站（被其他主站设备访问），灵活适配不同组网需求。

工业级可靠性与环境适应性：ProSoft MVI69L-MBS 采用工业级阻燃外壳（符合 UL94 V-0 标准）和高抗干扰元器件，工作温度范围覆盖 0℃至 60℃，可适应工厂车间的温度波动；防护等级达到 IP20，能有效阻挡粉尘进入模块内部，配合 CompactLogix 机架的密封设计，可直接安装在工业控制柜内，无需额外防护。模块内置看门狗定时器（Watchdog Timer），当串口通信中断或模块故障时，可自动重启恢复，减少人工干预；同时支持固件（Firmware）在线升级，无需拆卸模块即可更新功能（如新增协议优化），降低维护成本。

易用的配置与诊断能力：用户可通过 ProSoft Configuration Builder（PCB）软件对ProSoft MVI69L-MBS 进行可视化配置，软件内置 Modbus 设备扫描工具，可自动识别总线上的 Modbus 从站地址，支持拖拽式设置数据映射表（将 Modbus 寄存器地址映射到 CompactLogix 的标签），即使非专业串口工程师也能快速完成配置。此外，模块支持 CompactLogix PLC 的诊断功能 —— 通过 RSLogix 5000 或 Studio 5000 软件，可实时查看模块运行状态（如通信速率、主从站模式、错误码），当出现 “设备离线”“数据校验错误” 时，能触发 PLC 报警，方便运维人员快速定位故障（如检查串口线缆、设备地址）。

The ProSoft MVI69L-MBS serves as a critical serial communication bridge for Allen-Bradley CompactLogix systems, enabling seamless data exchange with legacy Modbus RTU/ASCII devices such as old inverters, temperature gauges, and weight scales. Its seamless integration into 1769 CompactLogix racks eliminates the need for external enclosures, making it ideal for retrofitting aging production lines where space and cost are constraints.

With switchable RS232/RS485 ports and support for both Modbus RTU and ASCII protocols, the ProSoft MVI69L-MBS offers unmatched flexibility for serial networking. It operates reliably from 0°C to 60°C with IP20 protection, while the built-in watchdog timer ensures automatic recovery from communication anomalies. The intuitive ProSoft Configuration Builder software simplifies setup, and compatibility with CompactLogix diagnostics allows for quick troubleshooting—minimizing downtime in critical applications like manufacturing and water treatment.

ProSoft MVI69L-MBS 技术规格

参数名称	参数值
产品型号	MVI69L-MBS
制造商	ProSoft Technology（普罗索夫特）
产品类型	CompactLogix 背板式 Modbus 串口通信模块（RTU/ASCII）
兼容控制系统	Allen-Bradley CompactLogix 1769 系列（L2x/L3x 处理器，固件 v20+）
支持通信协议	Modbus RTU、Modbus ASCII（可软件切换）
串口类型	RS232/RS485（可跳线切换），RS485 支持半双工
通信速率	1200bps ~ 115200bps 自适应，支持标准波特率等级
主从站容量	最大 2 个 Modbus 主站 / 16 个 Modbus 从站
数据传输接口	1 个串口（5 针凤凰端子），CompactLogix 1769 背板接口
工作电压	24V DC（±10% 波动范围），由 CompactLogix 机架供电
工作温度范围	0℃ ~ 60℃（无冷凝）
防护等级	IP20
安装方式	CompactLogix 1769 机架插槽安装（无需额外导轨）
外形尺寸（长 × 宽 × 高）	85mm × 36mm × 110mm（符合 1769 模块标准尺寸）
功耗	典型值 2W，最大值 3W（由机架背板供电）
配置软件	ProSoft Configuration Builder（V5.0 及以上）
诊断功能	通信状态 LED（绿色：正常，红色：故障），PLC 诊断数据反馈，设备在线检测
特殊功能	串口类型跳线切换、固件在线升级、看门狗定时器、Modbus 寄存器映射

应用领域

制造业老旧生产线升级：在汽车零部件老生产线中，CompactLogix PLC 需控制原有的西门子 MM420 变频器（仅支持 Modbus RTU 串口），ProSoft MVI69L-MBS 可插入 CompactLogix 机架，通过 RS485 串口连接变频器，将 PLC 的 “转速调节指令” 下发至变频器，同时将变频器的 “运行电流”“故障代码” 上传至 PLC，实现老设备与新控制系统的无缝对接，避免因更换变频器导致的高额成本。

水处理行业串口仪表监控：水处理厂的 CompactLogix PLC 需采集多个液位传感器（如投入式液位计，支持 Modbus ASCII）、pH 仪表（如哈希 HQ40d，Modbus RTU）的数据，ProSoft MVI69L-MBS 可作为 Modbus 主站，通过 RS485 总线同时连接 15 台仪表，将 “液位高度”“pH 值” 等数据上传至 PLC，PLC 根据数据自动调节加药泵、排水阀，模块的抗干扰设计能抵御水处理车间的潮湿、电磁环境，确保数据稳定传输。

食品饮料行业称重数据采集：食品灌装车间的 CompactLogix PLC 需获取灌装机的称重数据（称重仪表为梅特勒 – 托利多 IND780，RS232 串口），ProSoft MVI69L-MBS 可切换为 RS232 模式，直接连接称重仪表，将 “实时重量”“灌装完成信号” 上传至 PLC，PLC 根据重量数据控制灌装阀门开关，避免过量或不足灌装，模块的背板集成设计节省了控制柜内的外置网关空间。

能源行业老式流量计通信：小型火电厂的 CompactLogix PLC 需监控蒸汽流量计（老式横河 AXFA，仅支持 Modbus RTU 串口）的流量数据，ProSoft MVI69L-MBS 可作为 Modbus 主站，通过 RS485 总线（传输距离 800m）连接流量计，将 “瞬时流量”“累计流量” 上传至 PLC，PLC 结合数据优化锅炉供汽量，模块的宽温设计能适应电厂车间的温度波动，保障长期稳定运行。

安装与维护

安装前准备：安装ProSoft MVI69L-MBS 前，需先确认 CompactLogix 处理器固件版本（需 v20 及以上，低于需通过 Studio 5000 升级），并检查模块外观是否有针脚弯曲、外壳破损，避免运输损坏；然后关闭 CompactLogix 机架电源，将模块对准机架空闲 I/O 插槽（注意模块的定位凹槽与机架凸起对齐），缓慢插入直至卡扣锁定，确保与背板接触良好；根据连接设备类型，通过模块侧面跳线设置串口类型（RS232/RS485），RS485 模式需在总线两端安装 120Ω 终端电阻；最后通过 ProSoft Configuration Builder 软件（连接 PLC 以太网端口）配置 Modbus 主从站模式、通信速率、设备地址，参数保存后重启模块生效。

维护建议：日常使用中，建议每 3 个月对ProSoft MVI69L-MBS 进行一次维护，首先观察模块 LED 指示灯（绿色常亮为正常，红色亮为故障），快速判断通信状态；然后通过 Studio 5000 软件查看模块诊断数据（如主站访问成功率、错误码），若出现 “Modbus 超时”，需检查串口线缆接触是否良好、设备地址是否冲突；此外，需定期（每年 1 次）通过 PCB 软件更新模块固件至最新版本，修复已知漏洞（如串口抗干扰优化）；若模块长期停用（超过 6 个月），再次启用前需检查机架背板供电电压（24V DC±10%），避免电压异常导致模块损坏，同时手动测试串口通信（连接测试仪表），确认功能正常。
