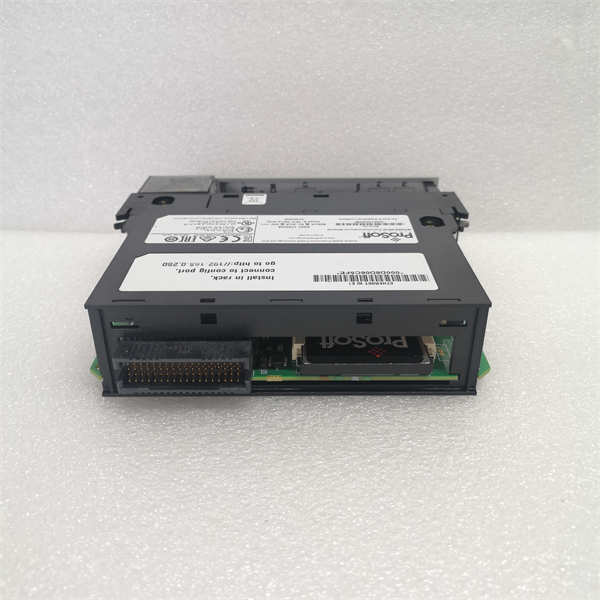

PROSOFT MVI56E-MCM Modbus RTU/ASCII 接口卡 – 罗克韦尔 ControlLogix 核心通信备件！

描述

PROSOFT MVI56E-MCM：这款增强型 Modbus 串行通信模块，是为 Rockwell ControlLogix 平台设计的高效网关。核心功能：Modbus RTU/ASCII 主站（Master）或从站（Slave）通信，将复杂串行任务从主 PLC 解耦。通信端口：2 个独立串行端口，数据传输速度：高达 115.2 Kbps，应用平台：ControlLogix L5/L6/L7/L8 系列。在当今的工业自动化领域，尽管以太网协议（Ethernet/IP、Profinet 等）大行其道，但Modbus 串行协议（Modbus Serial Protocol）在大量的现场设备和传统基础设施中仍然是主流。PROSOFT MVI56E-MCM 模块正是为了解决 Rockwell ControlLogix 这样强大的可编程逻辑控制器（PLC）与庞大的 Modbus 设备群之间的通信鸿沟而设计的。

PROSOFT MVI56E-MCM 的核心定位是 ControlLogix 机架中的高性能协处理器（Co-Processor）。它直接插入 ControlLogix 的背板（Backplane），通过内存映像（Memory Mapping）的方式，将 ControlLogix 处理器（CPU）中的数据区映射到模块内部的缓存区。它的主要任务是：独立地处理 Modbus 串行通信的所有细节——无论是作为主站（Master）发起读写请求，还是作为从站（Slave）响应外部系统（如 SCADA、RTU）的查询。模块内置的高性能处理器和独立双端口设计，使得 PROSOFT MVI56E-MCM 能够以高效率和低延迟与多个现场设备并行通信，同时将 ControlLogix 主处理器从繁琐的串行通信时序和错误处理中解放出来，确保 ControlLogix PLC 能够将所有资源用于高速逻辑运算和运动控制。这大大提高了整个自动化系统的实时性能（Real-Time Performance）和系统吞吐量（System Throughput）。

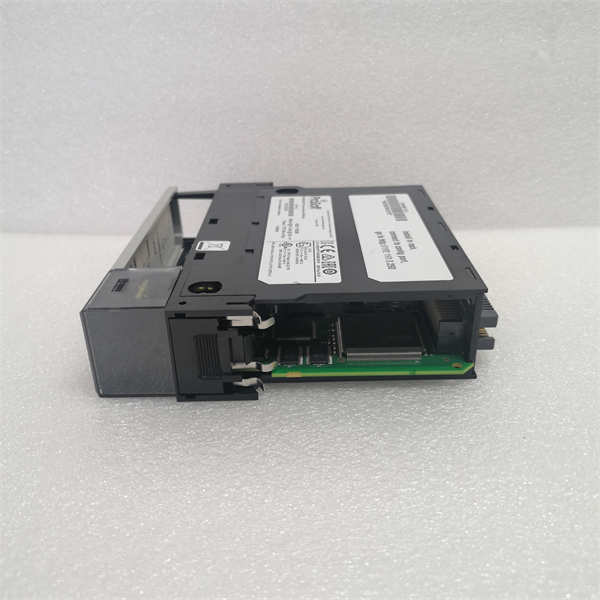

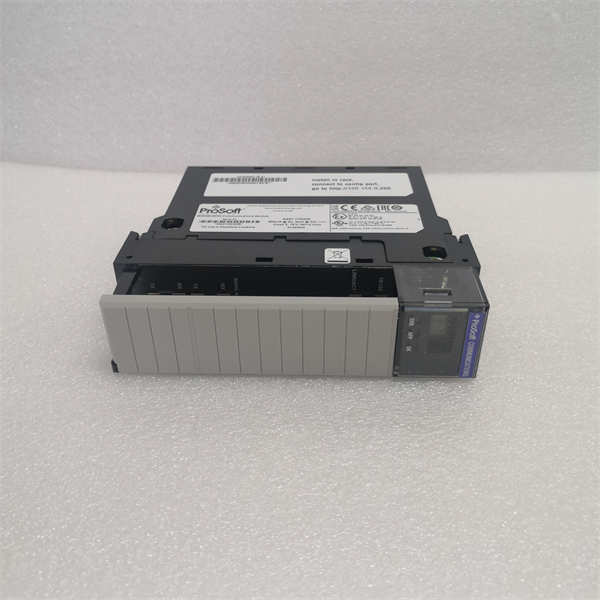

PROSOFT MVI56E-MCM

主要特点和优势

咱就说，PROSOFT MVI56E-MCM 这块通信卡能成为 ControlLogix 用户的“香饽饽”，靠的就是它的**“独立能力”和“双通道效率”**！

通信处理的完全独立性：PROSOFT MVI56E-MCM 采用协处理器架构，它拥有自己的固件、处理器和内存，能够完全脱离（Decouple）ControlLogix 主 CPU 来执行 Modbus 串行通信。这意味着，即使通信负荷非常重，或者现场串行链路出现间歇性故障，PROSOFT MVI56E-MCM 也能自行处理重试、错误校验和数据打包等任务，不会占用 ControlLogix 的时间片或引起主控制器的看门狗超时（Watchdog Timeout），最大限度地保障了 ControlLogix 控制逻辑的连续性。

双通道高速串行接口：MVI56E-MCM 模块通常配备了两个独立的串行端口（Serial Ports），支持 RS-232、RS-485 和 RS-422 等多种物理层标准。这种双端口设计，允许用户将模块配置成：a) 双主站，同时控制两个独立的 Modbus 网络；b) 主站/从站，一个端口做主站采集数据，另一个端口做从站将数据提供给上层系统。每个端口支持高达 115.2 Kbps 的波特率（Baud Rate），并且可以独立配置协议模式（RTU 或 ASCII），极大地提高了系统的通信灵活性和设备集成数量。

数据与诊断的透明化：PROSOFT MVI56E-MCM 通过 ControlLogix 背板，实现了与主处理器之间的数据内存映像。用户只需在 PLC 程序中读写预定义的本地标签（Local Tags），就可以透明地访问 Modbus 设备的寄存器数据。模块的固件还提供了全面的**在线诊断（Online Diagnostics）功能，通过状态寄存器清晰地报告通信状态、错误计数、从站响应时间等关键信息，使得工程师能够快速定位和排除现场总线（Fieldbus）**故障，简化了系统维护和调试。

The PROSOFT MVI56E-MCM is an advanced in-chassis Modbus Serial Communication Module for the Rockwell ControlLogix platform, designed to maximize system efficiency by acting as a powerful co-processor. Its architecture enables the decoupling of complex, time-consuming serial communication tasks—including message formatting, error checking, and retransmission logic—from the main ControlLogix CPU. This offloading ensures that the primary processor remains dedicated to high-speed control logic execution, significantly boosting the overall real-time performance and reducing the risk of control loop delays.

A key feature of the PROSOFT MVI56E-MCM is its provision of two independent serial ports, which can be individually configured for Modbus RTU or ASCII Master/Slave operation. This dual-port capability facilitates the integration of hundreds of legacy Modbus devices across two separate networks simultaneously, utilizing high data rates up to 115.2 Kbps. Furthermore, the module ensures data integrity and system maintainability through clear memory-mapped data transfer to the ControlLogix backplane and comprehensive onboard diagnostics, which provide transparent monitoring of all communication activities and errors.

MVI56E-MCM 技术规格

参数名称	参数值
产品型号	MVI56E-MCM
制造商	PROSOFT TECHNOLOGY
产品类型	Modbus 串行通信模块 (Master/Slave)
兼容平台	Rockwell Automation ControlLogix
物理接口	2 个独立串行端口
协议支持	Modbus RTU/ASCII (Master/Slave)
物理标准	RS-232C, RS-485, RS-422（通过跳线或端子板配置）
通信速率	高达 115.2 Kbaud
数据传输	ControlLogix 背板内存映像 (Memory Mapping)
诊断功能	实时状态和错误计数，LED 指示灯
安装方式	ControlLogix 机架插槽式安装
供电电源	由 ControlLogix 背板提供

应用领域

PROSOFT MVI56E-MCM 的应用领域主要集中在那些需要 ControlLogix 高速控制能力，同时又要整合大量传统或分布式 Modbus 设备的工业现场：

石油天然气和化工：用于连接 ControlLogix 与井口远程终端单元（RTU）、流量计、分布式马达控制中心（MCC）或第三方驱动器。MVI56E-MCM 在这里充当数据集中器，快速采集海量 Modbus 寄存器数据。

水处理和污水处理：在广域分布的水泵站和阀门控制点。PROSOFT MVI56E-MCM 负责作为主站（Master）轮询（Polling）远端 Modbus RTU 的数据，并下发泵启停或阀门调节指令，保障 ControlLogix 的高效调度控制。

电力和能源管理：用于连接断路器、保护继电器、能源计量仪表等设备。这些设备通常采用 Modbus RTU 协议。MVI56E-MCM 能够将这些实时能源数据透明地集成到 ControlLogix 的能源管理系统（EMS）中。

OEM 和机械制造：在需要集成大量第三方传感器、温控器或变频器的复杂机械系统中。PROSOFT MVI56E-MCM 提供了一种标准且高效的解决方案，避免了为每个设备单独开发通信驱动的复杂性。

安装与维护

安装前准备：安装 PROSOFT MVI56E-MCM 之前，必须执行严格的静电防护（ESD）措施。确认 ControlLogix 机架已断电，或在遵守 Rockwell 规范的情况下执行热插拔。将 MVI56E-MCM 插入 ControlLogix 机架的任一可用插槽，并确保模块紧固到位。最关键的是串行接线：根据现场设备选择正确的接线方式（如 RS-485 的 A/B 两线制），并在现场 Modbus 总线的两端正确安装终端电阻（Termination Resistor），以避免信号反射干扰。安装后，必须使用 ProSoft 提供的配置工具（如 ProSoft Configuration Builder, PCB）配置 MVI56E-MCM 的Modbus 地址表、波特率、校验方式等参数，并将配置下载到模块中。

维护建议：PROSOFT MVI56E-MCM 的日常维护主要集中在通信诊断和数据一致性检查。应通过 ControlLogix 软件（如 Studio 5000）或 ProSoft 的 PCB 工具，实时监控 MVI56E-MCM 模块的状态 LED 灯和诊断寄存器。任何持续的从站无响应（No Slave Response）、校验错误（CRC Error）或超时计数器增加，都可能表明现场总线、接线或终端电阻存在问题。
