ProSoft MVI56-PDPMV1 通信模块 – ControlLogix 专用 Profibus DP 主站，工业互联核心！

描述

ProSoft MVI56-PDPMV1 是 ProSoft Technology（普罗索夫特）MVI56 系列的核心通信模块，专为 Allen-Bradley ControlLogix 可编程逻辑控制器（PLC）设计，核心功能是作为 Profibus DP（Process Field Bus – Decentralized Peripherals，过程现场总线 – 分布式外设）主站，实现 ControlLogix 系统与 Profibus DP 从站设备的高速数据交互。作为工业通信网络（Industrial Communication Network）的关键组件，它无需外置机柜，可直接插入 ControlLogix 1756 系列机架的 I/O 插槽，通过背板总线与 PLC 处理器实现毫秒级数据传输，同时通过 Profibus DP 端口连接第三方设备（如西门子 S7-300/400 PLC、Profibus 智能传感器、变频器），打破不同品牌设备的 “协议壁垒”。​

在实际工业场景中，ProSoft MVI56-PDPMV1 承担着数据中转的核心角色 —— 既能将 ControlLogix PLC 的生产控制指令下发至 Profibus DP 变频器、阀门控制器，又能将 Profibus 传感器采集的温度、压力等数据上传至 PLC，支持 9.6kbps 至 12Mbps 的自适应通信速率，单模块最多可管理 124 个 Profibus DP 从站，满足中大型工厂的多设备联网需求。不同于外置式 Profibus 网关，该模块的背板集成设计不仅节省控制柜空间，还减少了外部线缆连接故障，这也是它在化工、汽车、冶金等行业广泛应用的重要原因。​

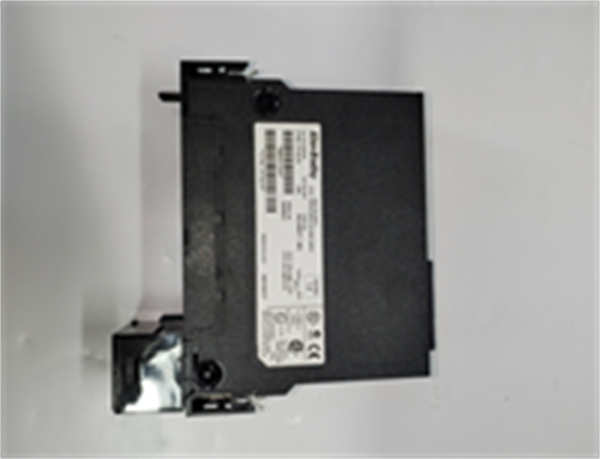

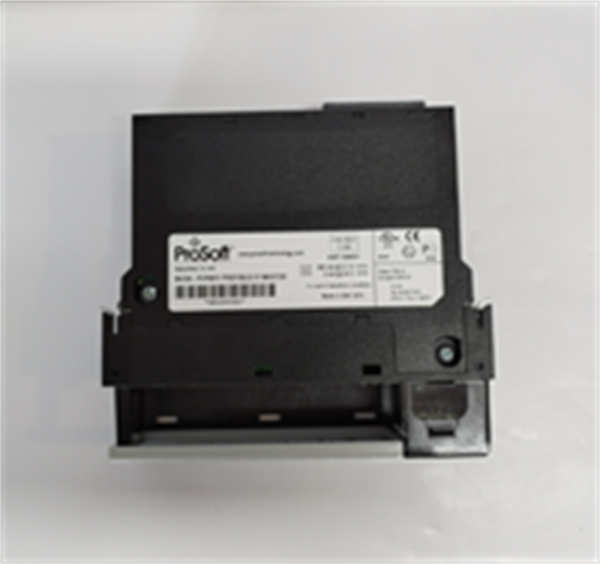

MVI56-PDPMV1 PROSOFT

主要特点和优势​

完整的 Profibus DP 主站功能：ProSoft MVI56-PDPMV1 全面支持 Profibus DP V1 和 V2 协议标准，可实现 Class 1（实时控制数据）和 Class 2（非实时配置数据）数据传输，满足不同场景的通信需求 —— 比如在汽车焊接生产线中，Class 1 数据可用于传输机器人焊接参数（实时性要求高），Class 2 数据可用于读取传感器故障日志（非实时）。模块还支持 Profibus DP 的 “从站热插拔” 功能，更换故障从站设备时无需停机，大幅提升生产线的连续运行时间。​

ControlLogix 背板无缝集成：该模块采用 ControlLogix 1756 系列标准接口，可直接插入 ControlLogix 机架的任意空闲 I/O 插槽，由机架统一供电并传输数据，无需额外铺设通信线缆（如 Profibus 总线电缆与 PLC 之间的连接线），数据传输延迟低至 0.5ms 以内。这种集成方式不仅简化了系统布线，还避免了外置模块因线缆松动导致的通信中断，尤其适合控制柜空间紧张、对稳定性要求高的场景（如化工反应釜控制）。​

工业级可靠性与环境适应性：ProSoft MVI56-PDPMV1 采用工业级阻燃外壳（符合 UL94 V-0 标准）和高稳定性元器件，工作温度范围覆盖 0℃至 60℃，可适应工厂车间的温度波动；防护等级达到 IP20，能有效阻挡粉尘进入模块内部，配合 ControlLogix 机架的密封设计，可直接安装在工业控制柜内，无需额外防护。模块内置看门狗定时器（Watchdog Timer），当 Profibus 网络中断或模块故障时，可自动重启恢复，减少人工干预；同时支持固件（Firmware）在线升级，无需拆卸模块即可更新功能，降低维护成本。​

易用的配置与诊断能力：用户可通过 ProSoft Configuration Builder（PCB）软件对ProSoft MVI56-PDPMV1 进行可视化配置，软件内置 Profibus 网络扫描工具，可自动识别总线上的从站设备，支持拖拽式设置数据映射表（将 Profibus 从站的寄存器地址映射到 ControlLogix 的标签），即使非专业 Profibus 工程师也能快速完成配置。此外，模块支持 ControlLogix PLC 的诊断功能，可通过 RSLogix 5000 软件实时查看模块运行状态（如通信速率、从站在线数量、错误码），当出现从站离线、数据校验错误时，能及时触发报警，方便运维人员快速定位故障。​

The ProSoft MVI56-PDPMV1 serves as a critical Profibus DP master module for Allen-Bradley ControlLogix systems, enabling seamless data exchange with a wide range of Profibus DP slave devices—from Siemens S7 controllers to industrial sensors and inverters. Supporting both DP V1 and V2 protocols, it handles real-time Class 1 and non-real-time Class 2 data, making it ideal for applications like automotive assembly lines and chemical process control where reliability and low latency are paramount.​

With its seamless integration into ControlLogix 1756 racks, the ProSoft MVI56-PDPMV1 eliminates the need for external enclosures and extra cabling, reducing installation complexity and failure risks. It operates reliably from 0°C to 60°C with an IP20 rating, while the built-in watchdog timer ensures automatic recovery from communication anomalies. The intuitive ProSoft Configuration Builder software simplifies setup, and compatibility with ControlLogix diagnostics allows for quick troubleshooting, minimizing downtime in critical industrial processes.​

ProSoft MVI56-PDPMV1 技术规格​

​

​

应用领域​

化工行业反应釜控制：在化工车间，ControlLogix PLC 负责反应釜的温度、压力闭环控制，而反应釜的进料阀门控制器、搅拌电机变频器多为西门子 Profibus DP 设备（如西门子 MM440 变频器）。ProSoft MVI56-PDPMV1 可插入 ControlLogix 机架，作为 Profibus DP 主站连接这些设备，将 PLC 的 “阀门开度指令”“电机转速指令” 下发至变频器，同时将变频器的 “运行电流”“故障代码” 上传至 PLC，实现反应釜工艺的协同控制，避免因协议不兼容导致的进料量偏差或搅拌失控。​

汽车制造业焊接生产线：汽车焊接车间的 ControlLogix PLC 需协调多台焊接机器人（如 KUKA 机器人，带 Profibus DP 接口）与工位传感器（如车身定位 Profibus 传感器）。ProSoft MVI56-PDPMV1 可实现 PLC 与机器人、传感器的双向通信 ——PLC 通过模块向机器人下发焊接路径参数，同时接收传感器的 “车身到位信号”，确保机器人精准定位焊接；当机器人出现故障时，模块将故障代码反馈至 PLC，触发 HMI 报警并暂停生产线，减少焊接次品率。​

能源行业风电变桨系统：大型风电场中，ControlLogix PLC 负责风电机组的整体控制，而变桨系统的电机控制器（多为 Profibus DP 从站）需接收 PLC 的变桨角度指令。ProSoft MVI56-PDPMV1 可作为 Profibus DP 主站，将 PLC 的 “变桨角度”“转速限制” 等指令传输至变桨控制器，同时将控制器的 “电机温度”“电池电量” 等数据上传至 PLC，确保风电机组在不同风速下稳定运行；模块的 12Mbps 高速通信能满足变桨系统的实时控制需求，避免因数据延迟导致的机组过载。​

冶金行业轧机设备控制：冶金车间的热轧机控制系统中，ControlLogix PLC 负责轧辊压力、转速控制，而轧机的张力传感器、辊道变频器多为 Profibus DP 设备。ProSoft MVI56-PDPMV1 可连接这些设备，将传感器采集的 “钢带张力” 数据上传至 PLC，PLC 根据数据调整轧辊压力；同时模块将 PLC 的 “辊道转速指令” 下发至变频器，确保钢带输送速度与轧制节奏匹配，模块的工业级稳定性能抵御车间的粉尘、高温环境，保障轧机连续生产。​

相关产品​

1. ProSoft MVI56-MBP：同属 MVI56 系列通信模块，与ProSoft MVI56-PDPMV1相比，支持 Modbus Plus 协议（而非 Profibus DP），适用于 ControlLogix 与 Modbus Plus 设备（如施耐德 Momentum PLC）的通信，集成方式与诊断功能一致。​
2. ProSoft MVI56-PDPSL：MVI56 系列 Profibus DP 从站模块，与ProSoft MVI56-PDPMV1的主站功能互补，可将 ControlLogix PLC 变为 Profibus DP 从站，适配需 ControlLogix 作为从站的 Profibus 网络（如西门子 S7-400 为主站的系统）。​
3. ProSoft MVI56-MCM：MVI56 系列 Modbus TCP 通信模块，支持 Modbus TCP 主站 / 从站功能，与ProSoft MVI56-PDPMV1相比，协议类型不同，适合 ControlLogix 与 Modbus TCP 设备（如罗克韦尔 PowerFlex 变频器）的通信。​
4. ProSoft MSPC-6886 6800 MSPC：独立式 Modbus TCP/EtherNet/IP 协议转换模块，与ProSoft MVI56-PDPMV1相比，需 DIN 导轨外置安装，不依赖 ControlLogix 机架，适合非 ControlLogix 系统的协议转换需求。​
5. ProSoft MVI56-EIP：MVI56 系列 EtherNet/IP 通信模块，专为 ControlLogix 与 EtherNet/IP 设备的通信设计，与ProSoft MVI56-PDPMV1相比，协议兼容性不同，适合以 EtherNet/IP 为主的工业网络。​
6. ProSoft PB35-PDPM：独立式 Profibus DP 主站网关，与ProSoft MVI56-PDPMV1相比，支持多主站冗余（双主站备份），适合对通信可靠性要求极高的场景（如化工防爆区域），但需外置供电。​

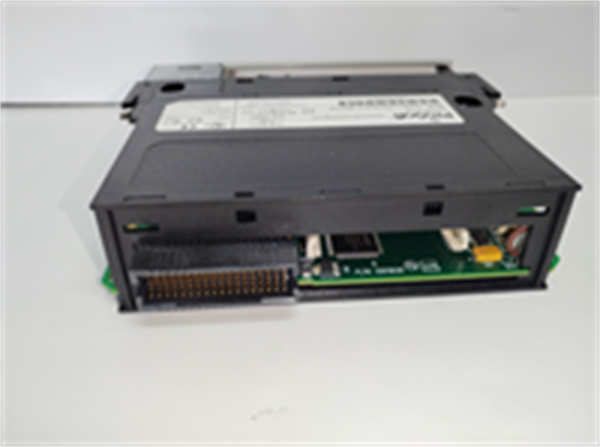

MVI56-PDPMV1 PROSOFT

安装与维护​

安装前准备：安装ProSoft MVI56-PDPMV1 前，需先确认 ControlLogix 机架处理器固件版本（需 v20 及以上，低于需升级），并检查模块外观是否有针脚弯曲、外壳破损，避免运输损坏；然后关闭 ControlLogix 机架电源，将模块对准机架空闲 I/O 插槽（注意定位凸起与机架凹槽对齐），缓慢插入直至卡扣锁定，确保与背板接触良好；安装后需通过 ProSoft Configuration Builder 软件（连接 ControlLogix 以太网端口）配置 Profibus 主站地址、通信速率、从站列表，参数保存后重启模块，通过软件扫描 Profibus 总线，确认从站设备正常识别。​

维护建议：日常使用中，建议每 3 个月对ProSoft MVI56-PDPMV1 进行一次维护，首先观察模块 LED 指示灯（绿色常亮为正常，红色亮为故障），快速判断通信状态；然后通过 RSLogix 5000 软件查看模块诊断数据（如从站在线数量、错误码），若出现 “从站离线”，需检查 Profibus 总线电缆的 D-Sub 接头是否松动、总线终端电阻（120Ω）是否正常；此外，需定期（每年 1 次）通过 PCB 软件更新模块固件至最新版本，修复已知漏洞；若模块长期停用（超过 6 个月），再次启用前需检查机架背板供电电压（24V DC±10%），避免电压异常导致模块损坏。
