ProSoft MVI56-PDPMV1 – 轻松连接125个从站设备，性能卓越，不服来辩！

描述

ProSoft PTQ-PDPMV1是一款专为罗克韦尔自动化 CompactLogix 系统设计的 PROFIBUS DP 主站通信模块，在中小型工业自动化通信网络中发挥着关键作用。作为连接 CompactLogix PLC 与 PROFIBUS DP 从站设备的重要纽带，PTQ-PDPMV1能够实现两种协议间的高效数据转换与传输，让 CompactLogix 系统可对 PROFIBUS DP 总线上的传感器、阀门、电机驱动器等设备进行精准监控和控制。该产品属于 ProSoft 的 PTQ 系列通信模块，具备紧凑的结构和可靠的性能，适用于食品饮料、包装机械、物料搬运等行业的中小型自动化场景。无论是在生产线的设备联动控制，还是在分布式设备的数据汇总中，ProSoft PTQ-PDPMV1都能凭借稳定的通信能力和便捷的集成特性，保障数据传输的顺畅，提升自动化系统的整体效能。​

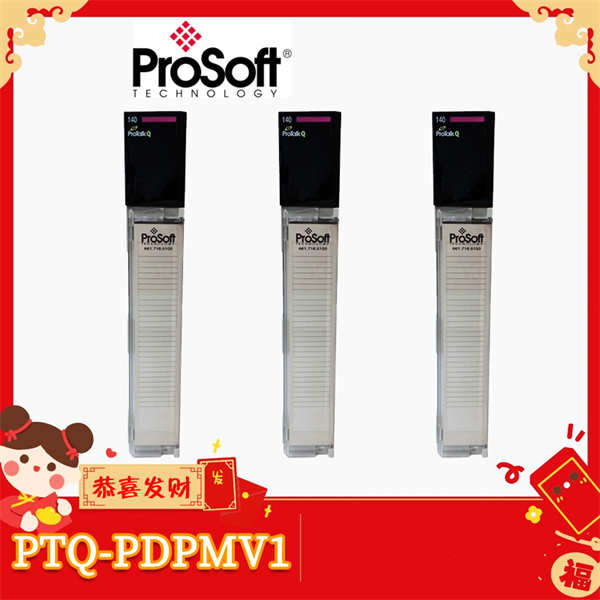

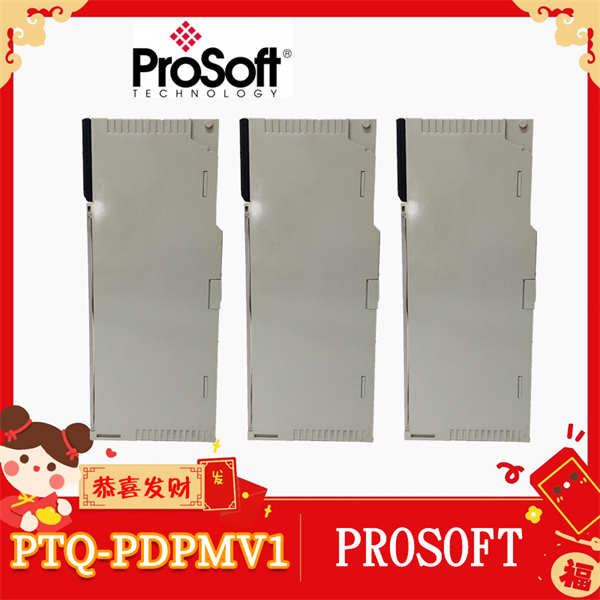

ProSoft PTQ-PDPMV1

技术规格​

​

​

主要特点和优势​

适配 CompactLogix 系统的高效通信​

ProSoft PTQ-PDPMV1专为 CompactLogix 系统设计，通过背板接口可与该系列 PLC 实现无缝集成，无需额外的适配部件，极大简化了系统搭建流程。其 32 位嵌入式处理器能高效处理协议转换任务，在 CompactLogix 系统与 PROFIBUS DP 从站设备间快速传递数据，即使在连接多个从站的情况下，也能保持毫秒级的响应速度，满足中小型生产线对实时控制的需求，如在包装机械生产线中，可实时同步传送带、包装机的运行状态，确保包装流程连贯高效。​

灵活的网络配置与扩展​

支持 9.6 kbps 至 12 Mbps 的可调数据传输速率，用户可根据通信距离和设备特性灵活选择，平衡传输速度与信号稳定性。最多可连接 124 个 PROFIBUS DP 从站，能够适应从简单设备连接到复杂分布式网络的不同需求。当生产线需要扩容时，只需增加从站设备并通过配置软件简单设置，即可完成系统扩展，有效降低升级成本。​

工业级可靠设计​

采用坚固的工业级外壳，具备良好的抗振动和抗电磁干扰能力，能在 0°C 至 60°C 的宽温环境中稳定工作，适应食品加工车间的潮湿环境、物料搬运现场的粉尘环境等多种工业场景。模块内置数据校验和错误重传机制，可有效减少通信丢包和数据错误，保障控制指令和状态信息的准确传递，降低因通信故障导致的生产中断风险。​

便捷的配置与诊断​

配备 ProSoft Configuration Builder 配置软件，界面友好，支持图形化配置从站参数、数据映射和通信速率等，工程师无需深入掌握底层协议细节即可完成设置。软件还提供实时诊断功能，可显示从站连接状态、通信错误码等信息，帮助快速定位通信故障，如从站掉线、电缆接触不良等问题，缩短故障排查时间，提高系统维护效率。​

应用领域​

食品饮料行业​

在瓶装饮料生产线中，ProSoft PTQ-PDPMV1将 CompactLogix PLC 与生产线的 PROFIBUS DP 设备相连，包括灌装机的流量传感器、旋盖机的位置编码器、贴标机的伺服驱动器等。PLC 通过模块实时获取各设备的运行参数，如灌装量、旋盖扭矩等，当参数偏离设定值时，立即下发调整指令，确保每瓶饮料的质量一致。模块的稳定通信保障了生产线的连续运行，减少因设备协同问题导致的物料浪费。​

包装机械行业​

在自动化包装生产线中，PTQ-PDPMV1用于连接 CompactLogix 系统与包装机、码垛机器人、输送线变频器等 PROFIBUS DP 从站设备。通过模块传递的控制信号，可精确调节包装速度与输送线节拍，使包装好的产品能准确被码垛机器人抓取、堆叠。同时，模块能将设备的故障报警信息实时反馈给 PLC，触发声光报警并显示故障位置，便于操作人员及时处理，提高设备利用率。​

物料搬运行业​

在自动化立体仓库的控制系统中，该模块将 CompactLogix PLC 与堆垛机的行走电机驱动器、升降电机编码器、货位检测传感器等 PROFIBUS DP 设备连接起来。通过实时传输堆垛机的位置信息、运行速度和货位状态，使 PLC 能精准控制堆垛机的动作，完成货物的存取作业。PTQ-PDPMV1的可靠通信确保了堆垛机在高速运行中的动作准确性，提升仓库的吞吐效率。​

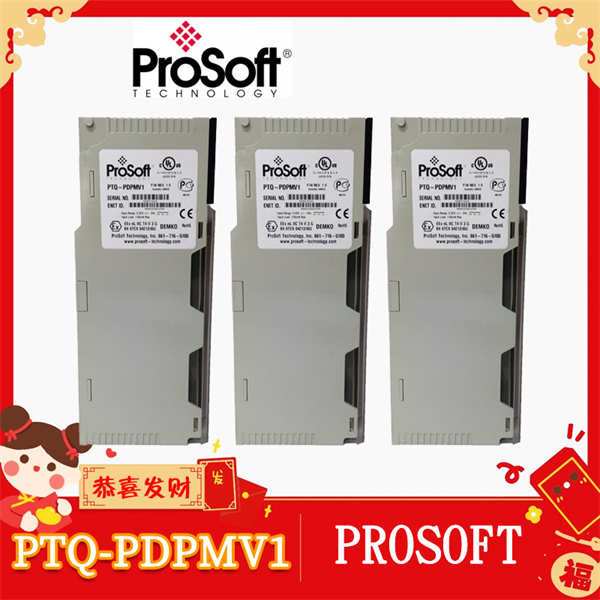

ProSoft PTQ-PDPMV1

相关产品​

PTQ-PDPS​

ProSoft 的 PROFIBUS DP 从站模块，与PTQ-PDPMV1配合使用，可将非 PROFIBUS DP 协议的设备转换为 DP 从站，扩展系统兼容的设备类型。​

1769-L33ER​

罗克韦尔 CompactLogix 系列 PLC 控制器，PTQ-PDPMV1可与其集成，构建完整的中小型自动化控制系统，实现对 PROFIBUS DP 网络的集中监控。​

MVI56-PDPMV1​

ProSoft 为 ControlLogix 系统设计的 PROFIBUS DP 主站模块，与PTQ-PDPMV1功能类似，适用于大型控制系统，二者分别覆盖不同规模的应用场景。​

PROFIBUS DP 总线连接器​

与PTQ-PDPMV1配套的总线连接部件，具备屏蔽层处理功能，确保 PROFIBUS DP 网络的信号完整性，减少通信干扰。​

ProSoft Diagnostic Tool​

专用诊断工具，可与PTQ-PDPMV1配合使用，实时监测模块的工作状态、通信流量和错误统计，辅助进行系统优化和故障排查。​

安装与维护​

安装前准备：安装 ProSoft PTQ-PDPMV1前，需确认 CompactLogix 机架电源稳定，机架安装位置远离强磁场设备（如大功率电机、变频器）。检查模块外观有无破损，核对型号与系统设计要求一致。准备好符合规格的 PROFIBUS DP 电缆和连接器，根据通信速率和距离选择屏蔽双绞线。安装时需先断开 PLC 电源，将模块平稳插入机架空闲插槽，确保与背板接触良好。​

维护建议：定期检查PTQ-PDPMV1的安装紧固性和电缆连接情况，发现松动或老化及时处理。通过配置软件定期查看模块的通信状态，记录错误率和从站在线率，若异常升高需排查电缆、从站设备或模块本身。进行模块更换时，需先断电，使用同型号产品替换后，通过软件导入原有配置参数，减少重新配置的工作量。避免在模块带电状态下插拔，防止损坏模块和机架接口。
