ProSoft MVI56‑LTQ Limitorque阀门通信模块 – 原装ControlLogix专用！

描述

ProSoft MVI56-LTQ 是一款专为罗克韦尔自动化 ControlLogix 平台设计的 Limitorque 阀门执行器主站网络接口模块。作为 ProSoft Technology InRAx 系列的一部分，MVI56-LTQ 旨在实现 ControlLogix 处理器与 Limitorque 阀门执行器以及其他兼容 Limitorque 协议的设备之间的无缝通信和数据交换。

该模块在 ControlLogix 处理器和 Limitorque 阀门网络之间充当一个输入/输出接口，允许 ControlLogix 系统轻松控制和监测现场的 Limitorque 阀门。它通过一个1500字的寄存器空间，将阀门信息（如阀门位置、状态、故障寄存器、数字量输入/输出等）从模块传输到处理器，并通过梯形逻辑（ladder logic）实现对阀门的控制。MVI56-LTQ 支持 Limitorque 的 Port A/B 轮询方案，并可根据应用需求选择 RS-232 或 RS-485 通信接口，提供了高度的灵活性。

ProSoft MVI56-LTQ 能够管理多达150个阀门设备，并将相关数据存储和传输到 ControlLogix 处理器的控制器标签中。它的设计坚固，适用于各种工业环境，并具备全面的软件配置选项，包括波特率、消息响应超时和网络轮询方案等，使其成为油气、电力、水/废水处理、化工和航空航天等行业中需要精确阀门控制的理想解决方案。

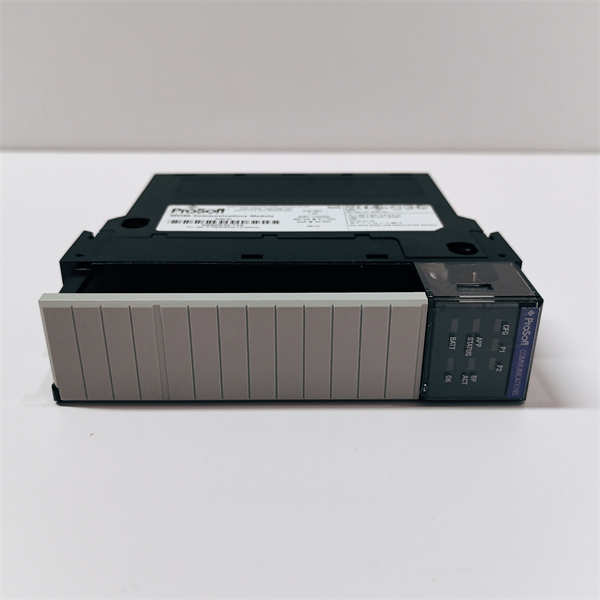

MVI56-LTQ ProSoft

技术规格

主要特点和优势

ProSoft MVI56-LTQ Limitorque 阀门执行器网络接口模块为 ControlLogix 系统提供了多项关键特点和优势，使其成为阀门自动化控制的理想选择。

无缝集成与ControlLogix平台： ProSoft MVI56-LTQ 专为罗克韦尔自动化 ControlLogix 平台设计，作为 In-Chassis 模块直接安装在 ControlLogix 机架中。这种紧密集成使得 ControlLogix 处理器能够通过简单的梯形逻辑（ladder logic）轻松访问和控制 Limitorque 阀门网络上的数据，极大地简化了系统设计和编程。

高效的阀门网络管理： 该模块能够作为主站管理多达150个 Limitorque 阀门执行器或兼容设备，并支持 Limitorque 的 Port A/B 轮询方案。它能够连续轮询阀门位置、状态、故障寄存器以及数字量输入/输出，并将这些数据存储在1500字的内部寄存器空间中，然后异步传输到 ControlLogix 处理器，确保实时且高效的阀门数据交换。

灵活的通信选项： ProSoft MVI56-LTQ 提供两个应用串行端口，支持 RS-232、RS-485 和 RS-422 多种通信接口，并通过跳线和软件配置实现灵活选择。这使得模块能够适应不同的现场布线和网络拓扑需求，为用户提供更大的连接灵活性。

全面的阀门控制和诊断： 除了持续轮询阀门状态，MVI56-LTQ 还支持多种阀门控制命令，如打开、停止、关闭、发起/终止网络ESD（紧急关断）、操作接触器以及设置阀门位置（0-100%）。模块还返回详细的诊断数据，包括通信错误代码和通信轮询计数器，有助于快速识别和解决网络或设备故障。

坚固的工业级设计： ProSoft MVI56-LTQ 采用坚固耐用的工业级设计，能够在宽广的温度范围（0°C至60°C）内稳定运行，并承受工业环境中的冲击和振动。模块上的LED指示灯提供了模块状态、背板传输、应用状态和串行活动的即时反馈，便于现场诊断。500V的光电隔离进一步增强了模块的抗干扰能力和可靠性。

简化配置与维护： 模块的配置可以通过处理器梯形逻辑或专用的配置/调试端口（RS-232）进行，并提供样品梯形逻辑文件，简化了设置过程。电池备份的实时时钟和CMOS设置（通过可充电电池）确保在断电时配置信息的保持，进一步简化了维护。

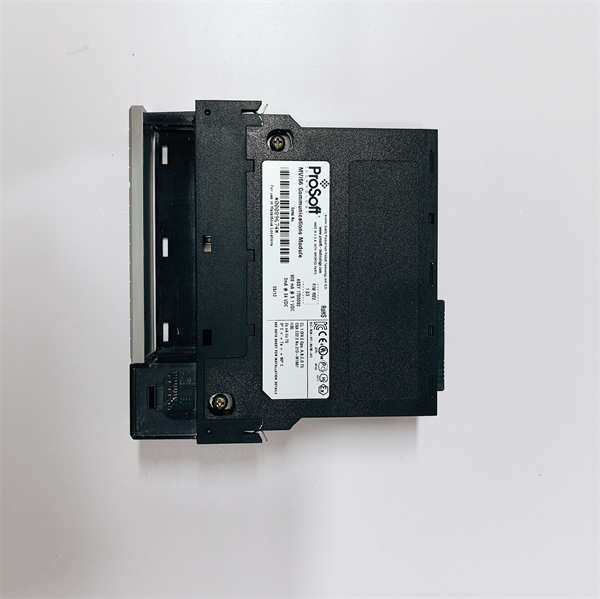

MVI56-LTQ ProSoft

应用领域

ProSoft MVI56-LTQ Limitorque 阀门执行器网络接口模块凭借其与 ControlLogix 的紧密集成和对 Limitorque 协议的全面支持，广泛应用于需要精确、可靠阀门控制的各种工业领域。

油气生产、勘探、加工和精炼： 在石油和天然气行业中，阀门执行器广泛用于控制管道流体、储罐液位和各种工艺流程。ProSoft MVI56-LTQ 能够高效地集成 Limitorque 阀门执行器到 ControlLogix 控制系统，实现对原油、天然气和炼化产品输送、分离和储存过程的精确控制和监测。

电力行业（发电厂）： 在火力发电厂、核电站以及其他发电设施中，阀门在蒸汽、水、燃气和冷却系统等关键流体控制中扮演着至关重要的角色。MVI56-LTQ 用于将这些关键阀门（如锅炉给水阀、主蒸汽阀、燃气调节阀等）与 ControlLogix DCS/PLC系统连接，实现精确的流量、压力和温度控制，确保电厂的安全、高效运行。

水/废水处理： 在水处理厂和污水处理厂中，大量阀门用于控制水流、化学品投加、过滤和消毒过程。ProSoft MVI56-LTQ 能够将这些阀门执行器集成到 ControlLogix 自动化系统中，实现对水处理过程的精确控制和远程监测，提高运营效率和水质。

化工行业： 化工厂需要对各种化学品进行精确的混合、反应和输送。ProSoft MVI56-LTQ 在这些过程中控制关键的阀门，确保反应条件、流量和安全联锁的严格控制，从而提高产品质量和生产安全性。

采矿业： 在采矿和矿物加工过程中，阀门用于控制浆液、水和其他介质的输送。ProSoft MVI56-LTQ 确保对这些阀门的精确控制，以优化矿物回收过程和设备运行。

其他行业： 还可应用于航空航天（如测试台阀门控制）、食品/饮料、工业气体和制药等行业，只要存在大量 Limitorque 阀门执行器需要与 ControlLogix 控制器进行高效、可靠通信的场景，MVI56-LTQ 都能发挥其关键作用。

相关产品

ProSoft MVI56-LTQ Limitorque 阀门执行器网络接口模块是 ProSoft Technology ControlLogix In-Chassis 模块系列的一部分，其功能实现依赖于与罗克韦尔自动化 ControlLogix 平台及相关设备的协同工作。

罗克韦尔自动化 ControlLogix 处理器：如 Allen-Bradley ControlLogix L7x/L8x 系列处理器，它们是 MVI56-LTQ 的宿主控制器，执行主要的自动化逻辑和阀门控制指令。

罗克韦尔自动化 ControlLogix 机架和电源模块：MVI56-LTQ 安装在 ControlLogix 机架中，由背板供电，需要相应的电源模块（如 1756-PBxB 系列）。

Limitorque 阀门执行器：包括 Limitorque MX/DDC Modbus、UEC-3-DDC Modbus、DDC-100M I/O模块/现场单元 和 Valvcon IVO（在多点模式下）等，这些是 MVI56-LTQ 旨在通信和控制的现场设备。

ProSoft MVI56系列其他通信模块：ProSoft 为 ControlLogix 平台提供各种通信模块，用于连接不同协议的设备，如 MVI56-MCM (Modbus TCP/IP), MVI56-MNET (Modbus Serial), MVI56-DNP (DNP3) 等，用户可根据具体应用需求选择。

ProSoft ProTalk® PTMX 系列：ProSoft 的其他协议网关和转换器，可能在某些复杂网络架构中与 MVI56-LTQ 配合使用，以实现不同网络之间的连接。

罗克韦尔自动化 RSLogix 5000 / Studio 5000 编程软件：用于对 ControlLogix 处理器进行编程，并配置和管理 MVI56-LTQ 模块，包括设置通信参数和创建梯形逻辑。

以太网通信模块 (如果ControlLogix处理器通过EtherNet/IP连接到其他系统)：如 1756-ENxT 系列模块，它们可能与 MVI56-LTQ 间接协同工作，将阀门数据提供给更高级别的HMI或SCADA系统。

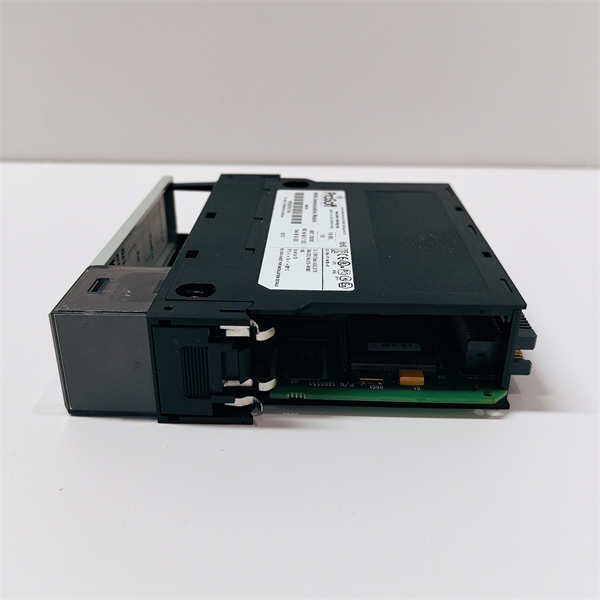

MVI56-LTQ ProSoft

安装与维护

安装前准备：在安装 ProSoft MVI56-LTQ 模块之前，务必仔细阅读 ProSoft Technology 提供的产品用户手册。该手册包含了重要的安全警告、安装步骤、电气连接规范和配置指南。尤其要注意防爆危险警告，如果设备安装在危险场所，在更换或接线模块之前必须断电。确保 ControlLogix 机架已断电，并采取防静电措施，如佩戴防静电手环，以防止静电对模块造成损坏。根据手册指示，正确设置模块上的RS-232/RS-485跳线，以匹配Limitorque网络的物理接口。连接到Limitorque阀门执行器的串行电缆应符合RS-232或RS-485标准，并确保接线正确、牢固。

维护建议：为了确保 ProSoft MVI56-LTQ 长期稳定可靠地运行，建议实施以下预防性维护措施：

1. 定期目视检查： 定期检查模块的物理状况，包括LED指示灯、通信端口和连接电缆。确保所有连接牢固，没有松动、腐蚀或损坏迹象。MVI56-LTQ 上的LED指示灯（Module Status, Backplane Transfer Status, Application Status, Serial Activity）可以提供模块工作状态的即时反馈，应注意观察其正常工作状态。如果出现红色LED，表明存在硬件故障，应立即进行诊断。
2. 环境控制： 确保 ControlLogix 机架内部的工作温度和湿度维持在模块的规定范围内（0°C至60°C，5%至95%非凝露）。保持机柜内部清洁，避免灰尘和污染物积聚，因为它们可能影响散热并导致电子元件故障。
3. 软件和固件备份： 定期备份 MVI56-LTQ 的配置和 ControlLogix 处理器中的相关梯形逻辑文件。这有助于在模块更换或系统故障时快速恢复运行。
4. 诊断与故障排除： 利用 ProSoft 提供的诊断工具和 ControlLogix 的诊断功能，定期检查通信状态和阀门数据。如果出现通信错误或阀门控制异常，应根据诊断信息进行故障排除，例如检查通信电缆、波特率设置、从站地址配置以及阀门执行器本身的状态。
5. 备件管理： 备存关键备件，如备用的 ProSoft MVI56-LTQ 模块，以备快速更换，减少系统停机时间。在更换故障模块时，严格遵循制造商的模块插拔规程，确保在安全和断电的状态下进行操作。请注意，MVI56系列模块的电池是不可用户更换的，当电池耗尽时，模块会恢复到默认BIOS设置，建议在供电充足的情况下充电约20小时以充满电池。
