PROSOFT AN-X2-AB-DHRIO 通信网关模块 – 适配罗克韦尔系统，工业数据无缝传输！

描述

PROSOFT AN-X2-AB-DHRIO 是 ProSoft Technology（工业通信解决方案领域知名品牌）专为罗克韦尔（Allen-Bradley，简称 AB）自动化系统开发的工业通信网关模块，核心定位是解决罗克韦尔旧款 PLC（如 SLC 500、PLC-5 系列）与新型 ControlNet 网络、EtherNet/IP 网络的通信兼容问题。在工业自动化场景中，很多工厂仍在使用支持 DH+（Data Highway Plus）协议的旧设备，而新系统多采用 ControlNet 或 EtherNet/IP 协议，PROSOFT AN-X2-AB-DHRIO 就像 “翻译官”，能实现不同协议间的无缝数据转换与传输，避免因设备协议不兼容导致的系统升级困境。

作为 ProSoft AN-X2 系列的经典型号，PROSOFT AN-X2-AB-DHRIO 不仅适配罗克韦尔主流 PLC，还具备灵活的配置方式 —— 通过网页界面或 ProSoft Configuration Builder 软件即可完成参数设置，无需复杂编程。无论是石油化工的分布式控制场景，还是汽车制造的生产线网络，PROSOFT AN-X2-AB-DHRIO 都能凭借稳定的通信性能，保障工业数据在不同设备间高效流转，是工厂实现 “新老设备互联” 和 “工业网络升级” 的核心组件。

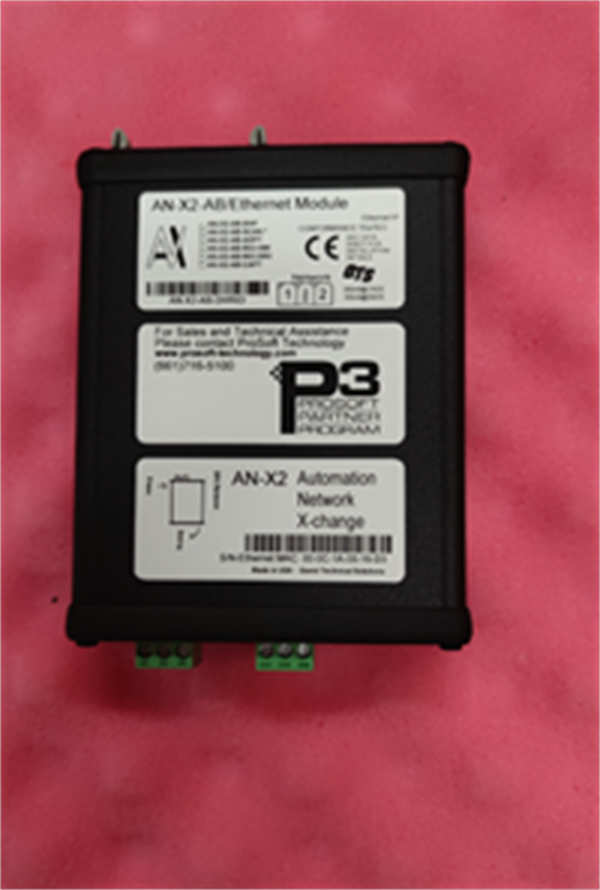

AN-X2-AB-DHRIO PROSOFT

主要特点和优势

多协议兼容，打破通信壁垒

PROSOFT AN-X2-AB-DHRIO 最核心的优势是支持 DH+、ControlNet、EtherNet/IP 三种主流工业通信协议，能同时连接罗克韦尔旧款 DH + 设备（如 SLC 5/05 PLC）和新款 ControlNet/EtherNet/IP 设备（如 Logix 系列 PLC）。比如在汽车生产线中，旧的 SLC 500 PLC 负责控制冲压设备，新的 ControlLogix PLC 负责整体生产线调度，PROSOFT AN-X2-AB-DHRIO 可将冲压设备的运行数据（如压力、速度）从 DH + 协议转换为 ControlNet 协议，传输给调度 PLC，实现新老系统的协同控制，避免企业为升级系统而淘汰仍可使用的旧设备，大幅降低升级成本。

高稳定性通信，适应工业严苛环境

工业现场的电磁干扰（EMI）、电压波动是影响通信稳定性的常见问题，PROSOFT AN-X2-AB-DHRIO 针对这些问题做了专项优化：模块内置电磁兼容（EMC）防护电路，符合 EN 61000-6-2 工业抗干扰标准，能抵御电机、变频器等设备产生的电磁干扰；同时支持 24V DC 宽电压输入（允许 ±10% 波动），即使工厂电网电压小幅不稳定，也不会影响模块正常工作。此外，模块的工作温度范围覆盖 0-60℃，能适应大多数工业车间的环境条件，无需额外配置恒温或稳压设备。

灵活配置与便捷维护，降低运维难度

PROSOFT AN-X2-AB-DHRIO 提供两种便捷的配置方式：一是通过模块自带的以太网端口访问网页管理界面，无需安装专用软件，即可完成协议参数、数据映射关系的设置；二是使用 ProSoft Configuration Builder 软件，支持参数备份与批量配置，适合多模块同时部署的场景。在维护方面，模块正面设有 LED 状态指示灯（电源灯、各协议通信灯），运维人员通过灯光颜色（绿色常亮为正常，红色闪烁为故障）就能快速判断模块工作状态，比如 DH + 通信灯闪烁表示该协议链路异常，可直接排查 DH + 设备或线缆，大幅缩短故障排查时间。

高数据传输效率，保障实时控制需求

工业控制对数据传输的实时性要求极高，PROSOFT AN-X2-AB-DHRIO 的 DH + 端口通信速率最高可达 1Mbps，ControlNet 端口支持 5Mbps 速率，能满足大多数工业场景的实时数据传输需求。同时，模块支持 “数据点映射” 功能，可只传输需要的关键数据（如设备运行状态、报警信号），而非全部数据，减少网络带宽占用。比如在化工储罐区监控中，只需传输储罐液位、压力等关键参数，无需传输冗余数据，确保数据传输不延迟，保障控制系统能及时响应现场变化。

The PROSOFT AN-X2-AB-DHRIO serves as a critical bridge between legacy and modern Allen-Bradley automation systems, excelling in multi-protocol compatibility that supports DH+, ControlNet, and EtherNet/IP. This capability allows factories to retain functional older equipment (such as SLC 500 PLCs) while integrating them with newer ControlLogix or EtherNet/IP-based systems, eliminating the need for costly full-system overhauls and minimizing operational disruptions.

Engineered for industrial reliability, the PROSOFT AN-X2-AB-DHRIO maintains stable communication even in harsh environments. Its EMC compliance and wide voltage input (24V DC ±10%) resist electromagnetic interference and power fluctuations, common challenges in manufacturing and processing facilities. With a communication speed of up to 1Mbps on DH+ and 5Mbps on ControlNet, it ensures real-time data transfer critical for time-sensitive control applications, while its intuitive web-based configuration and LED status indicators simplify setup and maintenance, reducing downtime and operational complexity.

AN-X2-AB-DHRIO 技术规格

应用领域

PROSOFT AN-X2-AB-DHRIO 的核心应用场景是罗克韦尔自动化系统的 “新老设备互联” 与 “工业网络升级”，在多个行业都有广泛应用。在石油化工行业，很多工厂早期部署的罗克韦尔 PLC-5 系列设备支持 DH + 协议，负责监控储罐液位、管道压力等参数，而后期新建的 DCS 系统采用 ControlNet 协议，PROSOFT AN-X2-AB-DHRIO 可将 PLC-5 的采集数据转换为 ControlNet 协议，传输给 DCS 系统，实现全厂区数据集中监控，避免因协议不兼容导致的 “数据孤岛” 问题。

汽车制造行业是PROSOFT AN-X2-AB-DHRIO 的另一重要应用领域。汽车生产线常存在 “多代设备共存” 的情况 —— 旧的 SLC 500 PLC 控制焊接机器人，新的 ControlLogix PLC 负责生产线整体调度，两者需要实时交换数据（如焊接机器人的工作状态、调度指令）。PROSOFT AN-X2-AB-DHRIO 能实现 DH + 与 ControlNet 协议的双向数据转换，确保焊接机器人与调度系统协同工作，提升生产线的自动化程度和生产效率。

此外，在食品饮料行业的生产线中，旧款包装设备的 PLC（如罗克韦尔 MicroLogix 1500）支持 DH + 协议，而新的质量检测设备采用 EtherNet/IP 协议，PROSOFT AN-X2-AB-DHRIO 可将包装设备的运行数据（如包装速度、合格率）转换为 EtherNet/IP 协议，传输给质量检测设备，实现 “包装 – 检测” 数据联动，帮助企业及时调整生产参数，提升产品质量。在水处理行业，也可用于连接旧的泵站监控 PLC 与新的 SCADA 系统，保障水处理过程的稳定监控。

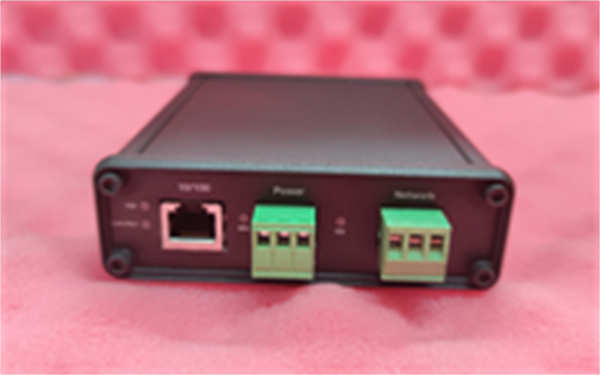

AN-X2-AB-DHRIO PROSOFT

相关产品

1. PROSOFT AN-X2-AB-ETH：与PROSOFT AN-X2-AB-DHRIO同属 AN-X2 系列，区别在于专注于 DH + 与 EtherNet/IP 协议转换，无 ControlNet 端口，适用于只需连接 DH + 设备与 EtherNet/IP 网络的场景，成本更低。
2. PROSOFT AN-X2-AB-CNET：AN-X2 系列的 ControlNet 专用网关，与PROSOFT AN-X2-AB-DHRIO相比，增加了 ControlNet 网络冗余功能，适用于对通信可靠性要求极高的场景（如化工反应釜控制）。
3. PROSOFT MVI56-DH+：罗克韦尔 Logix 系列 PLC 的 DH + 通信模块，可直接插入 Logix PLC 的机架，与PROSOFT AN-X2-AB-DHRIO功能互补 —— 若 PLC 本身无 DH + 端口，可通过该模块直接连接 DH + 设备，无需额外网关。
4. PROSOFT AN-X2-GENIUS：AN-X2 系列的 Genius 协议网关，与PROSOFT AN-X2-AB-DHRIO类似，用于罗克韦尔系统与 GE Fanuc Genius 网络设备的通信，解决跨品牌设备的协议兼容问题。
5. PROSOFT PB32-DHRIO：ProSoft 的 Profibus-DP 与 DH + 协议转换模块，与PROSOFT AN-X2-AB-DHRIO相比，支持 Profibus-DP 协议，适用于罗克韦尔 DH + 设备与西门子 Profibus 设备的互联场景。
6. PROSOFT AN-X2-AB-DH485：AN-X2 系列的 DH485 协议网关，是PROSOFT AN-X2-AB-DHRIO的 “小协议版本”，专注于 DH485 与 EtherNet/IP 协议转换，适用于罗克韦尔 MicroLogix 系列等支持 DH485 协议的小型 PLC。
7. PROSOFT Configuration Builder：ProSoft 专用配置软件，所有 AN-X2 系列模块（包括PROSOFT AN-X2-AB-DHRIO）均需通过该软件进行高级配置，支持参数备份、批量部署和故障诊断。

安装与维护

安装前准备：安装PROSOFT AN-X2-AB-DHRIO 前，需先确认安装环境的温度（0-60℃）、湿度（10%-90% 无凝露）符合要求，且远离变频器、高压柜等强电磁干扰源。根据安装方式（DIN 导轨或面板）准备对应配件 —— 导轨安装需确认 DIN 导轨规格为 35mm，面板安装需准备 M3 螺丝。同时，需规划好各通信端口的连接：DH + 端口连接旧款 PLC 的 DH + 接口（用 BNC 同轴电缆），ControlNet 端口连接 ControlNet 网络（用专用屏蔽双绞线），EtherNet/IP 端口连接以太网交换机，确保线缆规格符合各协议要求（如 ControlNet 线缆需符合 Rockwell 1786-CP 系列标准）。

安装过程要点：若采用 DIN 导轨安装，将PROSOFT AN-X2-AB-DHRIO 沿导轨卡槽推入，直至卡扣锁定，轻轻拉扯确认牢固；若面板安装，用 M3 螺丝将模块固定在面板上，扭矩控制在 0.5-0.8N・m，避免螺丝过紧损坏模块外壳。接线时，先连接 24V DC 电源（注意正负极，“V+” 接正极，“V-” 接负极），再连接各通信线缆，每根线缆的接头需拧紧，防止接触不良。接线完成后接通电源，观察电源灯（PWR）是否常亮绿色，若不亮需立即断电检查电源接线。

维护建议：日常维护PROSOFT AN-X2-AB-DHRIO 时，每月需检查一次各通信端口的线缆连接是否松动，尤其是 DH + 的 BNC 接头和 ControlNet 的 RJ-45 接头，避免因振动导致接触不良。每季度通过网页界面查看模块的通信状态（如 DH + 链路的数据包传输率、错误率），若错误率过高，需排查线缆是否老化或存在干扰源。清洁模块时，需先断电，用干燥的软布擦拭表面灰尘，切勿使用水或清洁剂，防止液体进入模块内部。若模块出现通信中断，可先重启模块尝试恢复，若无效，通过 ProSoft Configuration Builder 软件查看故障日志（如协议超时、地址冲突），定位问题后针对性解决；更换模块时，需选择同型号原厂产品，更换前备份原模块的配置参数，更换后导入参数即可快速恢复通信。
