PROFIBUS主站：ABB CI871K01 3BSE056767R1 轻松集成现场设备。

描述

ABB CI871K01 3BSE056767R1 是一款专为 ABB AC 800M 控制器设计的高性能 PROFIBUS DP/V1 通信接口模块，在 System 800xA 分布式控制系统 (DCS) 中扮演着核心通信桥梁的角色。它允许 AC 800M 控制器作为 PROFIBUS DP 网络的主站 (Master)，高效、可靠地集成多达125个现场设备（从站，Slave），包括远程 I/O、变频器 (Variable Frequency Drives, VFD) 和智能仪表等。该模块支持 PROFIBUS DP/V1 协议，这使其不仅能进行高速循环数据交换，还能支持非循环数据传输和智能设备管理。其设计支持热插拔 (Hot Swap) 功能，并且在冗余配置 (Redundancy Configuration) 的 AC 800M 系统中至关重要，能确保通信链路的连续性和高可用性 (High Availability)。通信协议：PROFIBUS DP/V1；主站能力：125个从站；供电电压：5V DC (来自控制器单元)。

主要特点和优势

强大的现场总线集成能力：

ABB CI871K01 3BSE056767R1 模块的核心价值在于其卓越的现场总线 (Fieldbus) 集成能力。作为 AC 800M 控制器上的一个通信扩展槽模块 (Communication Expansion Module)，它将复杂的 PROFIBUS DP 网络无缝集成到 DCS 架构中。它不仅能够作为 PROFIBUS DP/V1 主站，实现高速、确定性的数据循环传输 (Cyclic Data Exchange)，满足基本的控制需求；同时，它也支持 V1 功能，允许进行非循环通信 (Acyclic Communication)，这对智能现场设备的参数配置、诊断信息（Diagnostics Information）的获取以及资产管理 (Asset Management) 至关重要。CI871K01 3BSE056767R1 有效地将现场级数据提升到控制级，极大地简化了系统布线和维护工作量。

系统高可用性与冗余支持：

在关键流程工业 (Critical Process Industry) 中，通信的可靠性与冗余配置是系统安全的基石。ABB CI871K01 模块原生支持在冗余 AC 800M 控制器单元 (Controller Unit) 中进行双模安装，即使用两个 CI871K01 模块来实现通信冗余。这意味着即使一个通信接口或其连接的电缆出现故障，另一个模块也能立即接管通信任务，实现无扰动切换 (Bumpless Transfer)。此外，它支持在线配置和热插拔功能，可在不中断DCS运行的前提下更换或维护模块，显著提升了系统的平均故障间隔时间 (Mean Time Between Failures, MTBF) 和整体可用性。

灵活的组态与易于维护性：

CI8771K01 的配置和管理都在 ABB System 800xA 的工程站 (Engineering Station) 上统一进行。利用图形化工具和标准的 GSD 文件，工程师可以轻松地定义 PROFIBUS 网络拓扑、配置从站 (Slave Device) 参数，并将其映射到 AC 800M 控制器的程序变量中。这种集中式的管理方式大大降低了组态 (Configuration) 的复杂性。模块前面板清晰的 LED 指示灯 (Light Emitting Diode Indicators) 可直观显示模块状态、通信状态以及总线故障，便于现场人员快速诊断问题。其小巧紧凑的设计也优化了控制柜 (Control Cabinet) 内部的空间利用率。

The ABB CI871K01 3BSE056767R1 module represents the state-of-the-art solution for integrating PROFIBUS DP V1 field devices into the high-performance AC 800M control environment. It is paramount in extending the reach of the Distributed Control System (DCS) to include a vast array of instruments and actuators, serving as a dedicated PROFIBUS DP Master. Crucially, its implementation within the System 800xA architecture ensures unified engineering and diagnostics, allowing for seamless integration of up to 125 Slave devices. This commitment to wide-scale, reliable connectivity, enhanced by support for both cyclic and acyclic data, ensures optimal command and control over complex industrial processes, from remote I/O to smart field instrumentation.

Engineered for mission-critical applications, the CI871K01 3BSE056767R1 inherently supports full communication redundancy when used in conjunction with redundant AC 800M controllers. This dual-module setup is vital for maintaining continuous data flow and control integrity, eliminating single points of failure within the fieldbus layer. The module’s design incorporates essential features such as on-line replacement (Hot Swap) and comprehensive self-diagnostics, maximizing the system’s overall Operational Availability (OA). By delivering a robust, highly-available communication link, the CI871K01 ensures process safety and contributes directly to reduced operational expenses (OPEX) through minimized downtime.

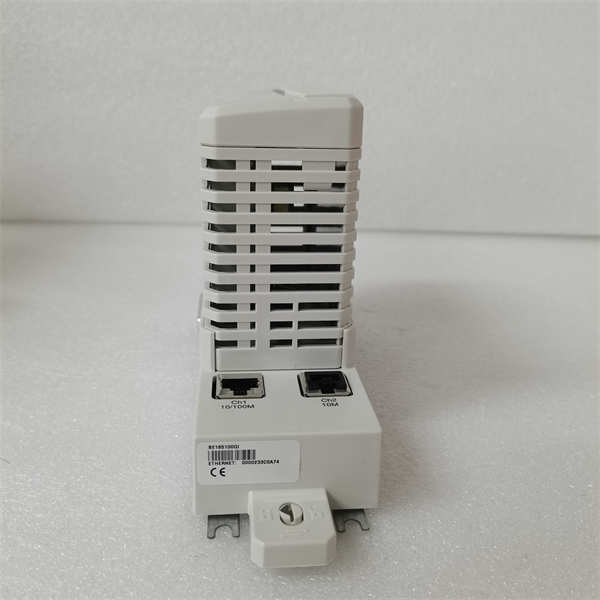

ABB CI871K01 3BSE056767R1

CI871K01 3BSE056767R1 技术规格

应用领域

ABB CI871K01 3BSE056767R1 模块作为 PROFIBUS DP 网络的主站接口，是实现工业自动化系统高度集成和分布式控制的关键，其应用领域涵盖了所有使用 ABB System 800xA DCS 的大型流程工业和复杂离散制造场景。

流程工业综合控制： 在石油天然气、化工、制药和纸浆造纸等流程行业，大量的智能现场仪表（如压力变送器、流量计、温度传感器）和控制设备（如阀门定位器、执行机构）通常采用 PROFIBUS DP 协议通信。CI871K01 3BSE056767R1 允许 AC 800M 控制器直接、高效地与这些设备通信，实时采集过程数据并下发控制指令。这种集成消除了中间网关，简化了系统架构，并使得对现场设备的远程诊断和维护成为可能。

水处理与基础设施： 在大型自来水厂、污水处理厂以及长距离管道运输系统中，远程终端单元 (Remote Terminal Units, RTU) 和分散式I/O (Distributed I/O) 站点的集成非常关键。通过 CI871K01，DCS可以高效管理数百个分散在广阔区域的 PROFIBUS DP 从站，实现对泵站、阀门和监测站点的集中监控和控制，提高响应速度和运维效率。

电力和冶金行业： 在电力厂的辅助控制系统和钢铁厂的连铸、轧钢等车间，往往需要集成大量的第三方设备，如高压开关柜的保护继电器、大功率变频器 (Power Converters) 和自动化焊机等。CI871K01 作为一个稳定、高速的 PROFIBUS 主站，确保了 AC 800M 控制器与这些子系统之间可靠的数据交换，特别是其对冗余配置的支持，保障了电力和冶金生产过程的连续性 (Process Continuity)。

相关产品

ABB CI871K01 3BSE056767R1 通信接口模块通常与其他 AC 800M 系列的核心组件和I/O模块配套使用：

ABB PM866K01：AC 800M 高性能控制器模块，CI871K01 必须安装在其中一个 CEX 总线插槽上，作为其通信扩展。

ABB PM851K01：AC 800M 基础性能控制器模块，也可作为 CI871K01 的宿主控制器。

ABB TP830：CEX 总线终端单元 (Termination Unit)，用于终结 CI871K01 所连接的 CEX 总线段，确保信号完整性。

ABB TK851V008：PROFIBUS 总线连接电缆，用于连接 CI871K01 的 D-Sub 接口到 PROFIBUS 网络。

ABB CI853K01：另一个常见的 AC 800M 通信模块，用于 MODBUS 或 Ethernet/IP 通信，与 CI871K01 形成互补的通信方案。

ABB DI810 / AO810：典型的 S800 I/O 模块，通过总线连接到 AC 800M 控制器，是 CI871K01 集成的现场设备之一。

ABB CI854A：PROFIBUS 冗余主站通信接口，在特定高要求冗余应用中，可能作为 CI871K01 的升级或替代方案。

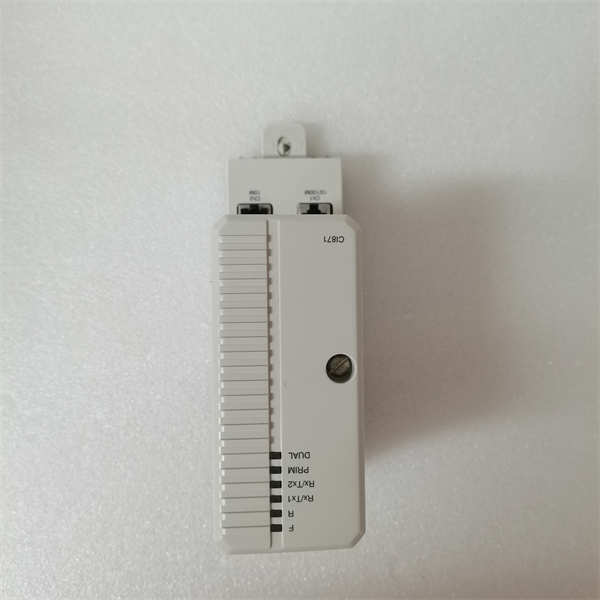

ABB CI871K01 3BSE056767R1

安装与维护

安装前准备: 在安装 ABB CI871K01 3BSE056767R1 模块前，工程师必须确认 AC 800M 控制器单元已断电或处于热插拔准备状态。首先，将模块的物理键控 (Keying) 与 CEX 总线插槽的编码进行匹配，确保模块被插入正确的槽位。重点检查 PROFIBUS D-Sub 连接器与 CI871K01 的连接牢固可靠，并核实 PROFIBUS 总线电缆的屏蔽层 (Shielding) 已按规范接入地线。在冗余配置中，务必确保两块 CI871K01 模块和它们的 PROFIBUS 电缆路径是物理隔离的，以避免单点故障 (Single Point of Failure) 影响整个通信链路。

维护建议: CI871K01 3BSE056767R1 的维护主要依赖其LED诊断指示灯和 System 800xA 的诊断视图。若模块状态或链路指示灯显示异常，应首先检查 PROFIBUS 总线末端的终端电阻 (Bus Terminator) 是否正确启用和配置。对于通信故障，应利用 PROFIBUS 诊断工具（如 PADM）来检查总线上的信号质量、噪声水平和从站状态。
