POWEC PCU10.24-48D 高性能的微处理器显示控制单元

描述

POWEC PCU10.24-48D 是一款高性能的微处理器显示控制单元（PCU，即Powec Control Unit），专门设计用于监控和管理POWEC品牌的电源系统。该模块由德国（或挪威，不同来源略有差异）设计制造，是工业自动化和运动控制领域中的关键组件，确保工业电源系统的稳定、高效运行。

PCU10.24-48D 作为核心控制单元，能够清晰地显示所有电源系统信息，并通过引导式菜单和窗口操作提供直观的用户界面。它通常与POWEC的整流器模块（如PMP 10.00 SIC或PMP 11.48 SIC）配合使用，监控和控制多达17个电源模块的运行状态。该模块支持RS232接口，方便通过PC端的PowCom或PAS软件进行远程监控。

其主要功能包括监控系统的主电源输入和输出电压与电流、PMP模块的运行状态，以及外部条件如配电熔断器、负载或电池脱离继电器、电池容量测试、电池对称电压和温度等。PCU10.24-48D 还能提供多种报警功能，包括直流高/低电压报警、负载/电池断开报警、直流熔断器故障、模块故障、市电故障、电池故障、对称报警、高温报警和过载报警等，并通过LED指示灯和LCD显示屏清晰呈现，同时提供报警触点用于外部报警设备连接，确保电源系统的安全性和可靠性。

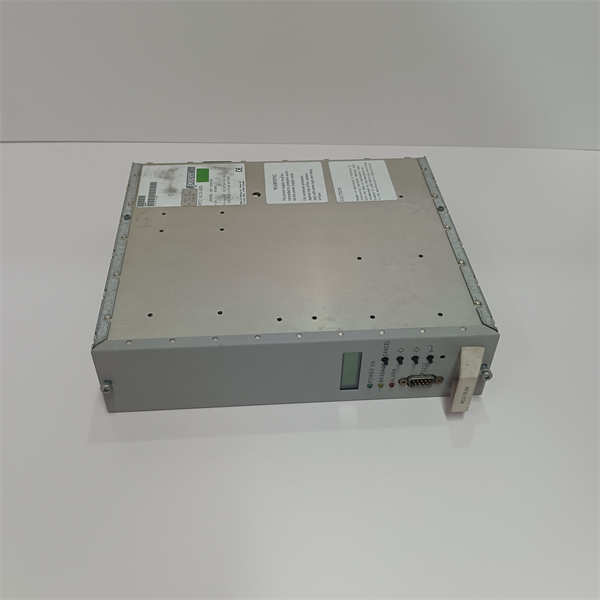

POWEC PCU10.24-48D

技术规格

参数名称	参数值
产品型号	PCU10.24-48D
制造商	POWEC
产品类型	电源系统微处理器显示控制单元 (Power System Monitoring Module)
原产地	德国 (或挪威)
功能	监控和控制POWEC电源系统
兼容整流器	POWEC PMP 10.00 SIC 或 PMP 11.48 SIC 整流器
监控模块数量	最多可监控 17 个电源模块
显示屏	2×16 字符 LCD 显示屏，用于显示输出数据、报警和信息
通信接口	RS232 串行接口
软件支持	PowCom 或 PAS 软件 (用于远程监控)
输入电压	18 至 72 V DC (控制器自身输入，可能取决于具体配置)
报警输出	4 个自由公共触点 (用于外部报警设备)
附加输出	2 个开路集电极输出 (用于实现低压脱离功能)
报警类型	直流高/低电压、负载/电池断开、直流熔断器故障、模块故障、市电故障、电池故障、对称报警、高温报警、过载报警等
特殊功能	电池放电测试功能，参数设置功能
操作方式	前面板按钮，引导式菜单操作
工作温度	未具体列出，但作为工业级产品，应符合工业标准

主要特点和优势

POWEC PCU10.24-48D 微处理器显示控制单元在电源系统管理方面展现出显著的特点和优势：

全面的电源系统监控： PCU10.24-48D 能够对电源系统进行多方位的监控，包括输入/输出电压、电流、模块状态、电池状态（容量测试、对称性）以及环境温度等，确保所有关键参数都在安全范围内运行。这种全面的监控能力是维持系统稳定性的基础。

直观的用户界面与操作：模块配备2×16字符LCD显示屏，能以清晰的文本消息显示数据和报警信息。结合引导式菜单和前面板按钮，用户可以轻松进行操作和参数设置，极大地简化了系统的调试和日常管理。

高度集成的报警功能： PCU10.24-48D 提供多种预定义报警类型，并通过LED指示灯、LCD显示和外部报警触点进行多层次的报警指示。这使得操作人员能够迅速识别并响应任何异常情况，从而有效防止潜在的系统故障和损坏。

远程监控能力：通过RS232串行接口和PowCom或PAS软件，用户可以在个人计算机上对电源系统进行远程监控和管理。这种远程能力提高了运维效率，尤其适用于分布式或难以现场访问的工业应用。

高可靠性与工业级设计：作为专为工业环境设计的模块，PCU10.24-48D 具有出色的耐用性和可靠性，能够承受工业现场的严苛条件。其微处理器控制的特性确保了精确和稳定的性能。

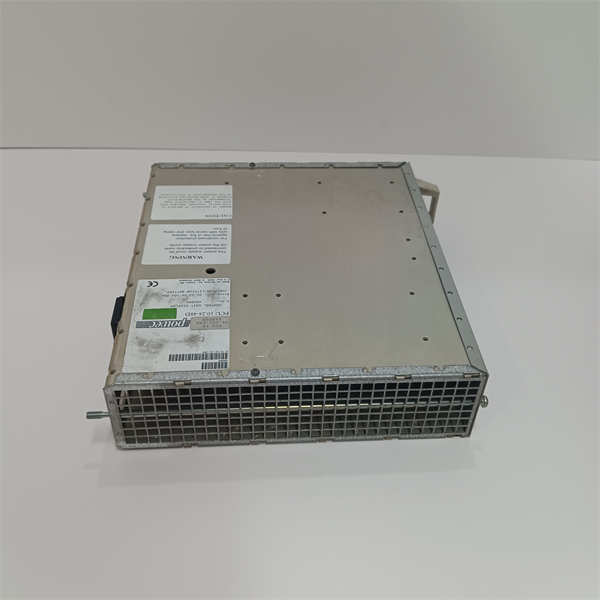

POWEC PCU10.24-48D

应用领域

POWEC PCU10.24-48D 微处理器显示控制单元广泛应用于各种对电源系统可靠性、监控和管理有严格要求的工业和电信领域：

在电信基础设施领域，该模块是通信基站、数据中心和网络交换中心等关键电力保障系统中的核心组件。它用于监控和管理直流电源系统，确保通信设备的持续供电，特别是在市电中断时对电池组的健康状态进行监测和管理。

在工业自动化领域，PCU10.24-48D 可集成到需要稳定直流电源的工业控制柜中，用于监控PLC、DCS、HMI以及各种执行器和传感器所需的电源。它通过实时报警和状态显示，保障生产过程的连续性和安全性。

在电力公用事业领域，如变电站、配电室，PCU10.24-48D 用于监控直流操作电源系统，确保断路器操作、继电保护和控制回路的可靠供电。其报警功能对于快速响应电源故障至关重要。

此外，在铁路与交通系统、船舶自动化以及其他需要高可靠直流电源保障的关键基础设施中，PCU10.24-48D 也能发挥重要作用，通过提供精确的电源监控和管理，确保设备在各种运行条件下的稳定性和安全性。

安装与维护

安装前准备：在安装POWEC PCU10.24-48D 模块之前，务必确保所有相关电源系统的供电已完全断开，并严格遵守POWEC提供的官方安装手册以及所有适用的电气安全规范。仔细检查模块本体及其连接器，确保无任何物理损伤或灰尘。确认模块的安装环境符合其技术规格，包括工作温度、湿度和电磁兼容性（EMC）要求。将模块小心地安装到其指定位置（通常是电源系统机架或控制柜内），确保与电源整流器模块和电池组的接口正确连接。根据系统接线图正确连接所有I/O信号线（如报警触点）和通信电缆（RS232），并确保所有连接点均已紧固且接地良好，以最大限度地减少电磁干扰。

维护建议：为了确保POWEC PCU10.24-48D 模块的长期可靠运行和最佳性能，建议制定并执行定期的预防性维护计划。定期对模块进行目视检查，查看是否有灰尘积聚或连接松动，并使用软刷或压缩空气进行清洁，保持良好的散热条件。检查所有电缆和连接器的完整性，确保没有破损或腐蚀。观察模块上的LCD显示屏和LED指示灯，任何异常状态都应立即调查，并参照POWEC提供的故障排除指南进行处理。建议定期通过RS232接口和配套软件进行系统状态日志的下载和分析，并执行电池放电测试功能，以评估电池健康状况。在进行任何维护或更换操作之前，务必断开相关电源，并采取适当的安全措施，确保操作人员的安全。

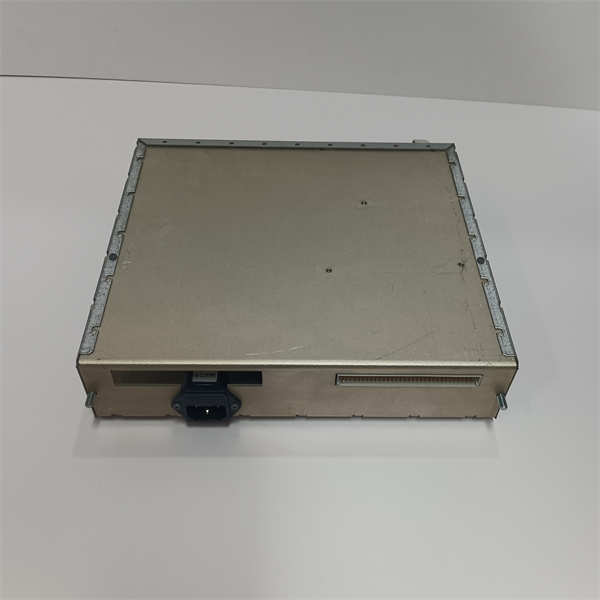

POWEC PCU10.24-48D

产品保障

我们对POWEC PCU10.24-48D 微处理器显示控制单元的卓越品质和高可靠性提供全面的产品保障。
