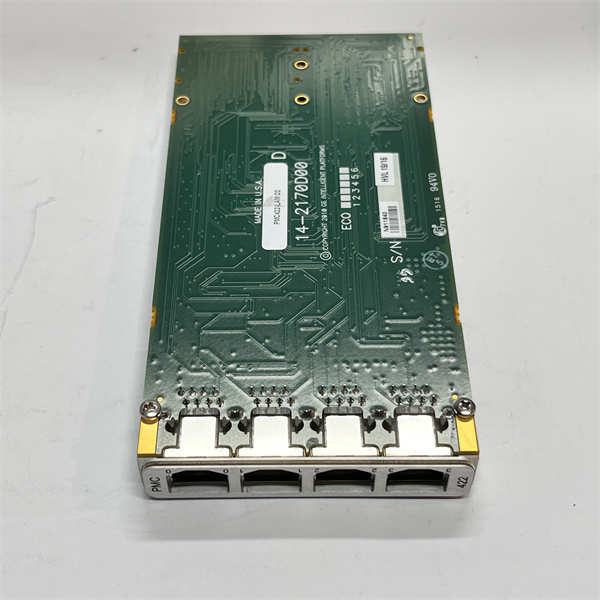

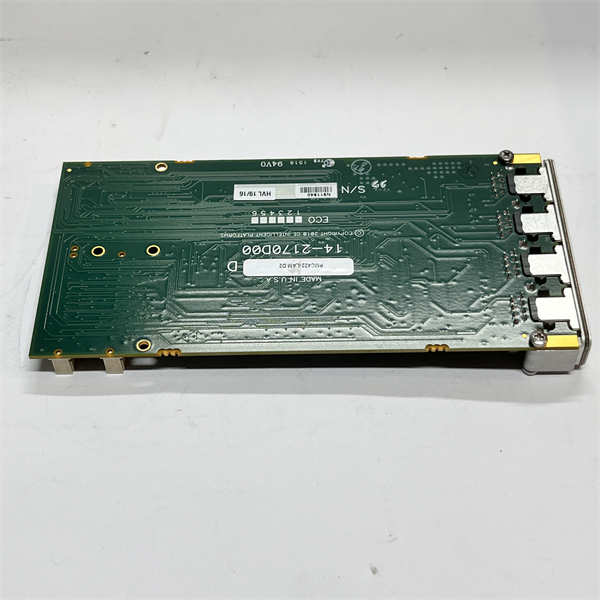

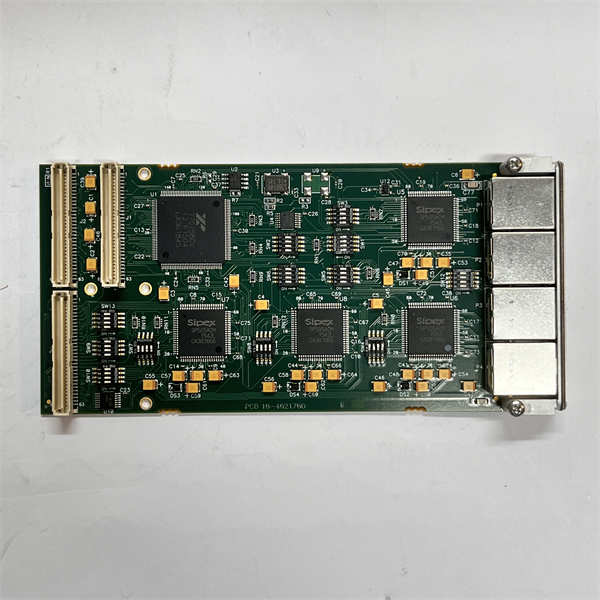

PMC422-LAM D2 GE PMC串行控制器模块

描述

GE PMC422-LAM D2是一款高性能的PMC（PCI夹层卡）串行控制器模块，专为GE在工业自动化、嵌入式计算和关键系统集成领域的需求而设计。这款模块的核心功能是提供多通道、灵活配置的串行通信接口，以便将多个串行I/O通道高效地集成到单板计算机（SBC）、VMEbus或CompactPCI系统中。PMC422-LAM D2在简化系统架构、提升通信效率和实现复杂数据交换方面发挥着关键作用，是现代工业和嵌入式控制系统中不可或缺的通信桥梁。

PMC422-LAM D2的强大之处在于其集成了8个高性能的16C550兼容UART（通用异步收发传输器），每个UART都配备64字节的发送/接收FIFO（先进先出缓冲区），显著减少了主机处理器的开销，并提升了数据吞吐量。每个串行端口均采用独立的UART，并具有单独可编程的波特率，范围从150 bps到6.2 Mbps，提供了极大的灵活性。该模块支持RS232、RS422和RS485（全双工和半双工，带终端或不带终端选项）等主流信号类型，并通过板载DIP开关进行配置，确保了与各种串行设备的广泛兼容性。此外，PMC422-LAM D2还提供一个16位通用定时器/计数器和8个通用输入，进一步扩展了其功能。

PMC422-LAM D2 GE

技术规格

产品型号:PMC422-LAM D2

制造商:GE(通用电气)

产品类型:PMC串行控制器模块

关联部件号:14-2170E00

通道数量:8个独立串行通道

接口类型:RS232,RS422,RS485(全双工/半双工)

UART类型:8个高性能16C550兼容UART

FIFO大小:每通道64字节发送/接收FIFO

波特率:150 bps至6.2 Mbps(可编程)

PCI总线接口:PCI总线2.2目标接口兼容，最高33MHz时钟，32位总线

前面板I/O:4个RS232端口可通过RJ45连接器访问

后面板I/O:所有端口可通过后I/O J4与PIM422 PMC I/O模块连接

其他功能:16位通用定时器/计数器，8个通用输入

功耗:总功耗约3瓦

工作温度:0°C至+60°C

储存温度:-40°C至+85°C

湿度:5%至95%，无凝露

认证:符合CE标志等相关工业标准

主要特点和优势

GE PMC422-LAM D2串行控制器模块以其卓越的性能和灵活性，在各种工业和嵌入式应用中脱颖而出。

高度集成的多功能串行通信：PMC422-LAM D2在单个PMC卡上集成了8个独立的串行通信通道，极大地提高了空间利用率和系统集成度。每个通道都支持RS232、RS422和RS485等多种通信标准，且可独立配置波特率，从150 bps到高达6.2 Mbps，这为系统设计师提供了前所未有的灵活性，能够适应不同速率和协议的串行设备，实现多协议混合应用。这种高度的灵活性显著降低了硬件成本和系统复杂性，从而提升了整体解决方案的性价比。

卓越的通信性能与效率：该模块采用8个高性能的16C550兼容UART，每个UART都配备64字节的发送和接收FIFO。这些大容量FIFO缓存显著减少了主机处理器在处理每个字符时的中断和程序I/O开销，从而提升了数据传输效率，降低了CPU负载。此外，支持字节、字和双字的数据传输以及读/写突发操作，进一步优化了数据吞吐量。PMC422-LAM D2还具备自动RTS/CTS或DTR/DSR流控制以及自动Xon/Xoff软件流控制功能，确保在高速通信中数据完整性和可靠性。

强大的工业级适应性与可靠性：PMC422-LAM D2严格遵循工业级设计标准，能够在0°C至+60°C的宽泛工作温度范围内稳定运行，储存温度范围更广（-40°C至+85°C），并能承受5%至95%（无凝露）的相对湿度。这些环境适应性特性确保了模块在恶劣工业环境中的长期可靠性和耐用性。模块还符合PCI总线2.2规范，可在33MHz时钟频率下进行32位数据传输，确保与主流工业计算机系统的兼容性。此外，板载的16位通用定时器/计数器和8个通用输入，进一步增强了其在复杂控制和数据采集应用中的灵活性和实用性。

PMC422-LAM D2 GE

应用领域

GE PMC422-LAM D2串行控制器模块凭借其多功能性、高性能和工业级可靠性，广泛应用于需要复杂串行通信和数据处理的各类工业和嵌入式系统。

在工业自动化和过程控制领域，PMC422-LAM D2可作为PLC、DCS或SCADA系统中的关键通信接口。它能够连接到各种现场设备，如传感器、执行器、智能仪表、条形码扫描仪和机器人控制器，通过RS232、RS422或RS485协议进行数据交换和控制命令传输。例如，在制造业中，它可以用于连接生产线上的多个自动化设备进行数据采集和远程控制，实现设备间的协同工作，提升生产效率和自动化水平。

在交通运输和轨道交通系统中，PMC422-LAM D2可用于列车控制系统、信号系统、车载诊断设备以及轨道旁设备之间的通信。其高可靠性和多协议支持使其能够适应铁路环境中的多种通信需求，确保列车运行的安全、高效和实时监控。例如，它可以连接到列车车载系统，实时传输列车位置、速度等数据，或与地面信号设备进行通信，实现列车调度和安全保障。

此外，在测试测量、医疗设备、军事和航空航天等对数据完整性和实时性有严格要求的嵌入式应用中，PMC422-LAM D2也是理想的选择。它能够为高性能的单板计算机（如VMEbus或CompactPCI系统）提供可靠的串行I/O扩展，用于连接各种专用设备和仪器，实现数据采集、设备控制和系统集成。其灵活的配置和强大的数据处理能力，使其成为构建复杂嵌入式解决方案的重要组成部分。

安装与维护

安装前准备：在安装GE PMC422-LAM D2串行控制器模块（或部件号14-2170E00）之前，请务必严格遵守所有电气安全规程，确保相关系统的电源已完全切断，并已采取适当的“停工/挂牌”（LOTO）措施以防意外通电。仔细阅读GE或其原设计方（如Abaco Systems）提供的详细硬件参考手册和安装指南，了解模块的物理尺寸、PCI或PMC插槽兼容性以及与主机单板计算机（SBC）或背板的连接方式。确保安装环境符合模块的技术规格，包括工作温度、湿度和电磁兼容性（EMC）要求，通常应安装在符合工业防护等级的机箱或控制柜内部，并确保有足够的通风散热空间。在将PMC422-LAM D2插入PMC插槽时，应确保对齐并轻柔插入，避免过度用力损坏连接器，并固定好模块螺丝。正确连接所有串行通信电缆，特别是要根据所需的RS232、RS422或RS485协议通过板载DIP开关正确配置信号类型，并确保接地良好。

维护建议：为了确保GE PMC422-LAM D2模块的长期稳定运行和系统可靠性，建议制定并执行定期的预防性维护计划。这包括定期对模块的物理状况进行检查，如是否有灰尘堆积在连接器或组件上、连接器是否松动或腐蚀。保持模块和系统机箱内部的清洁至关重要，因为灰尘和污垢会影响散热并可能导致电气故障。通过主机系统或相关的诊断软件，定期对PMC422-LAM D2进行功能自检和状态监测，检查其串行端口的通信状态、FIFO状态和错误计数，及时发现并解决潜在的性能问题或故障报警。在进行任何维护操作，尤其是更换模块或重新配置DIP开关时，必须严格遵循安全操作规程，确保在断电状态下进行，并使用原厂备件或经认证的兼容备件。定期检查并更新模块的固件或驱动程序版本，以获取最新的功能和安全补丁，确保PMC422-LAM D2的最佳性能和与系统其他组件的兼容性。

PMC422-LAM D2 GE

产品保障

GE公司（或其相关业务单元，如Abaco Systems作为PMC模块的原设计方）对PMC422-LAM D2串行控制器模块及其关联部件14-2170E00的卓越品质和可靠性提供坚实保障。
