PFRA101 ABB 高性能控制单元 – 115V供电，RS-485 Modbus通信，智能制造必备！

描述

ABB PFRA101 是 ABB 工业自动化领域的核心产品，专为卷材加工行业设计，支持压磁式张力传感器信号输入（0-20mA/0-10V），可实现 ±0.1% 满量程（FS）的高精度张力测量与动态调节。作为ABB Pressductor 系列的重要成员，该模块通过优化数字信号处理算法和抗干扰设计，显著提升复杂工况下的稳定性。其核心价值在于通过 330Hz 信号处理频率和自适应滤波技术（0.1-100ms 可调），确保纸张、薄膜、金属箔等材料在卷绕、涂布、印刷等工艺中的张力稳定性，有效降低材料拉伸变形和断裂风险。

该模块采用 16 位 Σ-Δ 模数转换器和 FPGA 处理器，支持 A+B（总和）及 A-B（差值）输出模式，适配双传感器冗余测量场景。其紧凑设计（230mm×160mm×60mm）和IP65 防护等级（标准型）可耐受粉尘、油污及短期喷水，满足 IEC 60529 工业环境要求。模块内置自动校准（AUTO ZERO）和过压保护（30V DC），通过 2×16 字符液晶屏实时显示张力值、传感器状态及故障代码，显著降低维护复杂度。

作为 ABB 分布式控制系统（DCS）的关键节点，PFRA101 支持Profibus DP、CAN、Modbus RTU等工业总线协议，可无缝集成至 ABB AC 800PEC 控制系统或第三方 PLC/DCS 平台。其开放式架构允许用户自定义 PID 调节、动态补偿等控制算法，适配不同材料的动态响应需求。

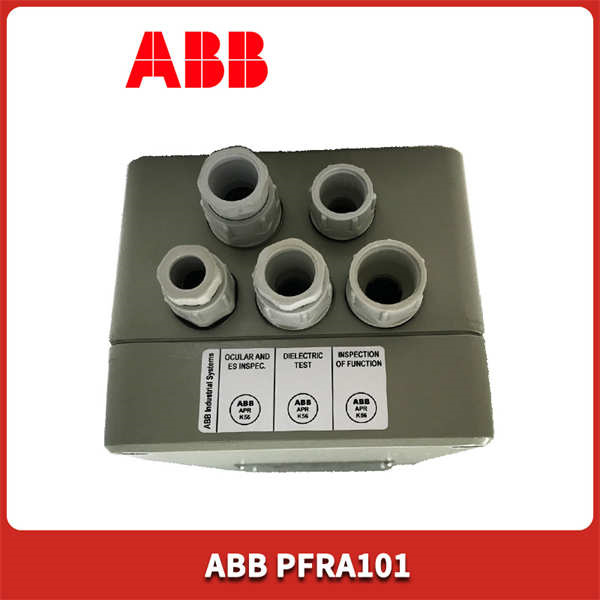

ABB PFRA101

技术规格

主要特点和优势

1. 高精度动态控制

• 双传感器冗余测量：支持 A+B/A-B 输出模式，实时补偿温度漂移和机械振动影响。通过 330Hz 信号处理频率和自适应滤波技术，确保张力波动控制在 ±0.1% FS 以内。
• 多协议兼容性：支持 Profibus DP、CAN 等工业总线，可与 ABB AC 800PEC 控制器及第三方 PLC/DCS 系统无缝对接，实现张力控制与工艺参数的协同优化。

2. 智能诊断与保护

• 多重安全机制：内置断线检测、过压保护（30V DC）和过载报警功能，异常时自动触发安全停机并记录事件日志。双冗余电源输入（24VDC）设计可在主电源故障时无缝切换至备用电源，保障系统连续运行。
• 抗干扰能力：特殊接地设计强化抗电磁干扰（EMI）能力，通过 10-500Hz 振动试验（IEC 60068-2-6），可稳定运行于炼油厂、核电站等强干扰环境。

3. 灵活配置与扩展

• 模块化设计：支持数字量和模拟量输入输出扩展（最高 256 点），适配不同规模产线需求。通过 DIP 开关快速设置通道类型、滤波参数和输出模式，适配不同品牌传感器。
• 用户自定义算法：开放式架构允许用户编写 PID 调节、动态补偿等控制逻辑，通过 ABB Control Builder 软件可远程监控通道状态、下载配置文件，实现预防性维护。

4. 严苛环境适应性

• 宽温特性：工作温度范围 – 20°C 至 + 60°C，适应北方冬季低温或南方高温高湿环境。IP65 防护等级可抵御粉尘、油污及短时喷水，确保长期稳定运行。
• 长寿命设计：采用工业级元器件和先进制造工艺，通过 – 40°C 至 + 85°C 极端温度测试，平均无故障时间（MTBF）超过 10 万小时。

应用领域

1. 造纸工业

• 在纸机复卷工段实时采集纸幅张力信号，通过闭环控制调节卷取电机转速，确保纸张平整度和紧度一致性，有效抑制断头事故，提升生产效率 30% 以上。

2. 薄膜生产

• 在 BOPP 薄膜生产线中，连接气动制动器和磁粉离合器动态调整收卷张力，减少薄膜厚度偏差（≤±2%）和边缘褶皱。宽温特性适应北方冬季低温环境。

3. 金属加工

• 在铝箔轧制过程中与液压伺服系统联动，实时补偿轧制力变化对张力的影响，保障箔材厚度均匀性（±1μm）。抗干扰能力适应轧机强电磁环境。

4. 新能源领域

• 在锂电池极片涂布生产线中，通过张力反馈控制涂布头进给速度，减少极片褶皱和断裂，提升电池良品率至 98% 以上。智能诊断功能实时预警材料缺陷，降低废品率。

5. 纺织与包装

• 在无纺布生产线中监测纱线张力波动，联动变频器优化牵伸速度，降低断纱率。在包装印刷行业确保标签材料模切位置精度（≤±0.1mm）。

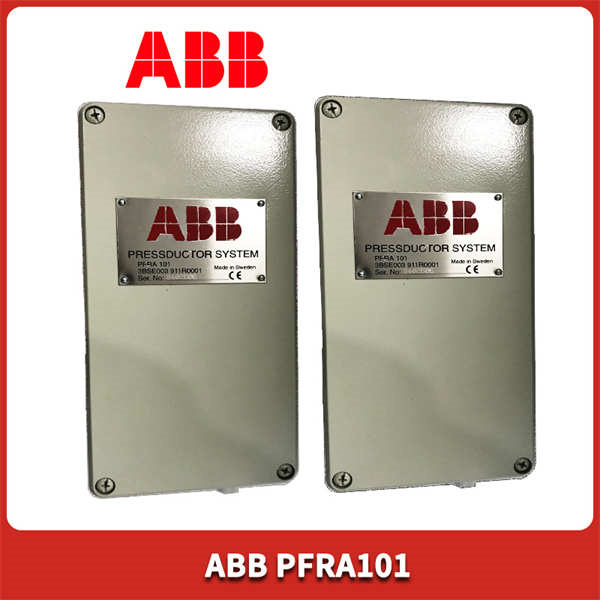

ABB PFRA101

相关产品

1. ABB PFCL/PFTL 系列张力传感器：与PFRA101形成完整张力测量系统，提供2-100kN 量程选择，支持多辊张力分布监测。
2. ABB PX UB 201 绝缘放大器：扩展PFRA101的输出能力，支持 ±10V 信号隔离放大，适配远距离传输场景。
3. ABB NASM 01 模拟从站模块：通过冗余总线与PFRA101连接，支持远程 I/O 扩展（最大距离 1km），适用于分布式产线部署。
4. ABB AC 800PEC 控制器：高性能 DCS 平台，可与PFRA101无缝集成，实现张力控制与工艺参数的协同优化。
5. ABB 8311 冗余电源模块：为PFRA101提供稳定电力支持，确保冗余系统的持续运行。

安装与维护

安装前准备：
需使用扭矩扳手将模块固定于标准 DIN 导轨（扭矩值 1.5N・m），确保端子排接线牢固（推荐 22-16AWG 屏蔽线缆）。安装前需切断系统电源，并佩戴防静电手环避免静电损伤。DIN 导轨需通过 PE 接地端子可靠连接至机柜保护地，接地电阻应小于 1Ω 以抑制电磁干扰。信号输入端建议串联 250Ω 电阻（4-20mA 信号）以匹配 PLC/DCS 输入阻抗。

维护建议：
定期检查模块 LED 状态指示灯，绿色常亮表示正常运行，黄色闪烁提示通道故障。每季度使用压缩空气清洁模块表面灰尘，防止积尘影响散热。每年通过 ABB Control Builder 软件进行固件升级，获取最新抗干扰算法和诊断功能。对于长期运行的系统，建议每 5 年更换一次模块以维持最佳性能。若传感器零点漂移超过 ±0.5% FS，需通过面板按键重新校准。
