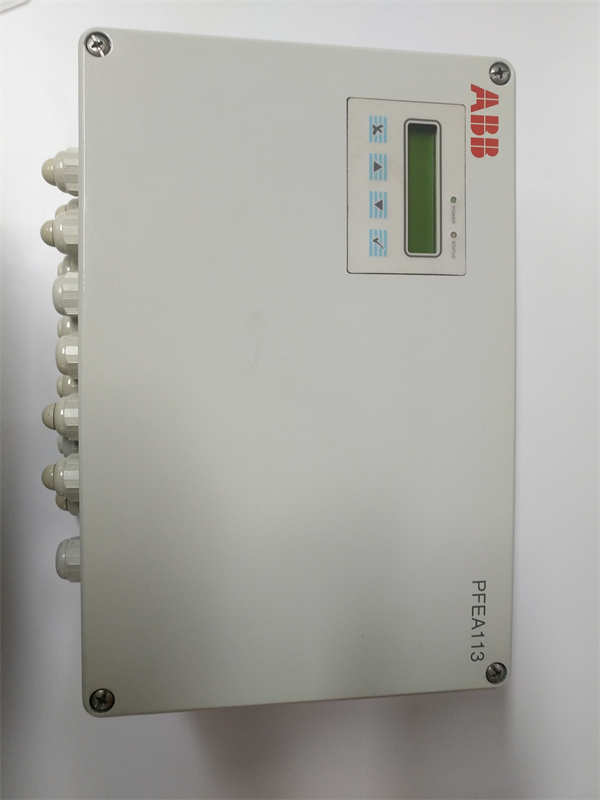

PFEA113-65 3BSE050092R65 ABB 张力控制器/张力电子测量单元

Description

ABB PFEA113-65 3BSE050092R65是一款由全球领先的自动化技术公司ABB生产的张力控制器（或称作张力电子测量单元）。该模块是ABB张力测量系统中的核心组件，专门设计用于在工业生产过程中精确测量和控制材料（如纸张、薄膜、纺织品、金属箔、电线电缆等）的张力。

PFEA113-65能够连接多达四只称重传感器（Load Cells），并通过其先进的电子线路和控制算法，提供高度精确的张力测量值。它具有多个可配置的模拟输出和数字输出，用于控制和/或监控卷材张力，并支持PROFIBUS-DP等工业通信协议，实现与上位控制系统的无缝集成。这款控制器具备高精度、快速响应、灵活配置和坚固耐用的特点，确保生产线的稳定性、产品质量和效率。

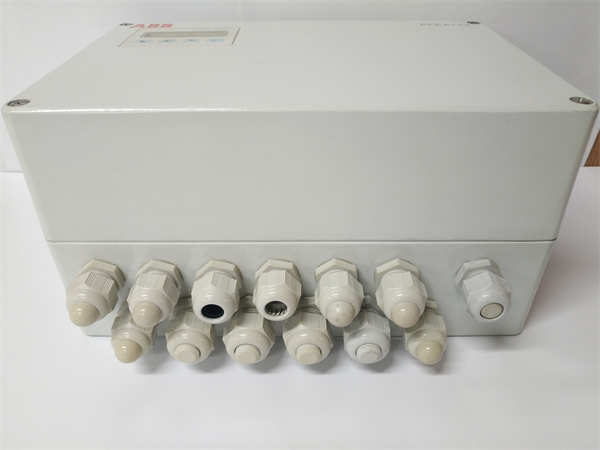

PFEA113-65 3BSE050092R65 ABB

技术规格

产品型号：PFEA113-65 3BSE050092R65

制造商：ABB

产品类型：张力控制器/张力电子测量单元(Tension Electronics)

防护等级：IP65(适用于恶劣工业环境)

称重传感器输入：可连接多达4个ABB称重传感器(Load Cells)

负载单元激励电流：0.5 A rms,330 Hz

最大负载(称重传感器)：4个称重传感器加上10Ω电缆电阻

模拟输出(AO)：6个可配置模拟输出(电压或电流输出)

模拟输出范围(电压)：-5 V至+11 V(最大负载5 mA)

模拟输出范围(电流)：0 mA至21 mA(最大负载550Ω)

数字输入(DI)：1个可配置数字输入(用于远程零点或增益切换)

数字输出(DO)：4个可配置数字输出(用于报警和液位检测)

通信接口：PROFIBUS DP(GSD文件ABB_0717.GSD)

供电电压(IP65版本)：DC 24 V(18-36 V)或AC 100(-15%)-240(+10%)V

功耗：12 W

可选张力单位(显示)：N,kN,kg,lbs.,N/m,kN/m,kg/m,pli

诊断功能：自诊断功能，LED状态指示灯(绿/红)，通过数字输出或PROFIBUS报警

增益切换：可切换两种不同卷材路径的增益

多语言交互式显示：是

最大负载记忆：是

零点偏移记忆:是

环境温度:+5°C至+55°C

电气安全:符合低压指令2014/35/EU,UL508(工业控制设备)

电气干扰:符合EMC指令2014/30/EU

主要特点和优势

ABB PFEA113-65 3BSE050092R65张力控制器是ABB Web Tension Systems的核心组成部分，其特点和优势主要体现在以下几个方面：

首先，它提供了卓越的测量精度和控制能力。PFEA113-65能够连接多达四只ABB称重传感器，从而实现对卷材张力的高精度实时测量。其先进的电子线路和控制算法，确保了即使在高速运行或张力频繁变化的生产条件下，也能保持稳定、精确的张力控制，这对于提升产品质量、减少材料浪费至关重要。其次，该模块具备高度的灵活性和可配置性。它拥有6个可配置的模拟输出（电压或电流）和4个可配置的数字输出，用户可以根据具体的应用需求进行灵活设置，实现对卷材张力的精确控制和状态监控。此外，它支持PROFIBUS DP通信协议，可以方便地集成到上位控制系统（如PLC或DCS），实现数据的无缝交换和远程控制，从而简化系统布线，提高系统集成效率。

PFEA113-65的设计兼顾了坚固性和易用性。IP65的防护等级使其能够直接安装在潮湿、多尘或有冲洗要求的严苛工业环境中，而无需额外的防护柜，降低了安装成本和复杂性。其多语言交互式显示屏和用户友好的配置按键，使得操作人员可以轻松设置参数、监控张力数据和进行故障诊断。它还具备自诊断功能，能够实时监控自身状态并输出报警信号，提高了系统的可靠性和维护效率。通过组合多达三个PFEA113模块，系统可以处理多达12个称重传感器的分段卷筒应用，例如在分切机和卷绕机上，这极大地扩展了其应用范围。这些特点共同使得PFEA113-65成为市场上功能最全面、最易于使用的张力电子控制器之一。

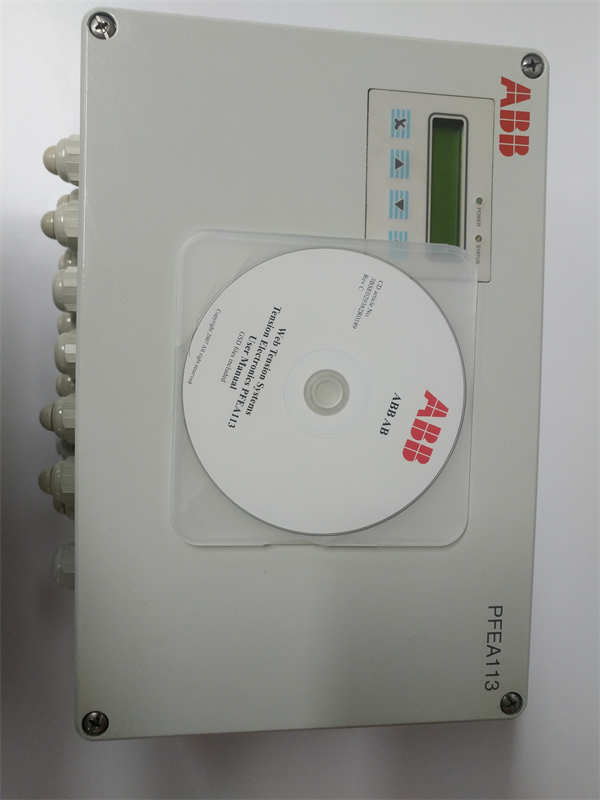

PFEA113-65 3BSE050092R65 ABB

应用领域

ABB PFEA113-65 3BSE050092R65张力控制器广泛应用于各种需要精确控制卷材张力的工业生产线和机械设备中。

造纸和纸浆工业：用于控制纸机、涂布机、分切机和复卷机中纸张的张力，确保卷取质量和避免断纸。

印刷和包装工业：在印刷机、复合机、分切机、制袋机等设备中，精确控制薄膜、纸张或包装材料的张力，以保证套准精度、避免材料拉伸变形和断裂。

纺织工业：在纺织机械如织布机、络筒机、印染机中，控制纱线、织物或卷筒材料的张力，确保产品均匀性和质量。

金属加工工业：用于控制金属带材、线材或箔片在轧机、分切机、卷绕机和矫直机中的张力，防止材料变形或断裂，提高加工精度。

塑料薄膜和非织造布生产：在吹膜机、流延膜机、无纺布生产线中，精确控制薄膜或非织造布的张力，保证产品厚度均匀性和生产稳定性。

电线电缆制造：在拉丝机、绞线机、绕线机中控制电线或电缆的张力，确保线径一致和卷取质量。

轮胎和橡胶工业：在轮胎帘布、橡胶片材等生产中控制材料张力，保证生产过程的稳定性和产品质量。

安装与维护

安装前准备：在安装ABB PFEA113-65 3BSE050092R65模块之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。请详细查阅ABB为PFEA113系列张力控制器提供的官方安装手册和用户指南（例如，用户手册编号3BSE029382R0001 Rev A），了解具体的安装步骤、电气连接图和所有安全注意事项。确保模块的安装位置符合IP65防护等级要求，并避免直接暴露于极端温度、剧烈振动或腐蚀性气体中。该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。将PFEA113-65稳固地安装到机器或控制柜内，确保所有连接线缆（电源线、称重传感器线、模拟量/数字量输出线、PROFIBUS DP通信线）正确、牢固地连接。特别是称重传感器的接线，应遵循差分输入原理，并确保屏蔽层正确接地以减少干扰。

维护建议：为了确保ABB PFEA113-65张力控制器的长期稳定运行和最佳性能，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。由于是IP65防护等级，通常无需频繁清洁内部，但应保持外部清洁。检查所有接线端子是否紧固，特别是称重传感器和电源线缆，防止因松动导致信号不稳定或故障。定期检查模块上的LED状态指示灯，它们通常会提供电源状态、通信状态和故障诊断信息，异常指示灯应及时报告并结合系统诊断功能进行排查。确保与PFEA113-65连接的称重传感器清洁、无损伤，并定期校准以确保测量精度。如果系统长期运行或更换部件，建议进行系统校准。根据ABB的建议，定期检查并更新相关控制系统（如PLC或DCS）的固件和软件，以获取最新的功能改进、性能优化和安全补丁。定期备份模块的配置参数和系统数据，以便在模块更换或系统故障时能够快速恢复。如果PFEA113-65出现故障或异常，切勿尝试未经授权的维修，应立即联系ABB认证的技术服务人员或授权服务中心进行诊断和维修。

PFEA113-65 3BSE050092R65 ABB

产品保障

ABB作为全球工业自动化领域的领导者，对其PFEA113-65 3BSE050092R65张力控制器提供坚实的产品保障。
