PFEA111-20 3BSE050090R20 ABB 张力电子控制模块/张力控制器

Description

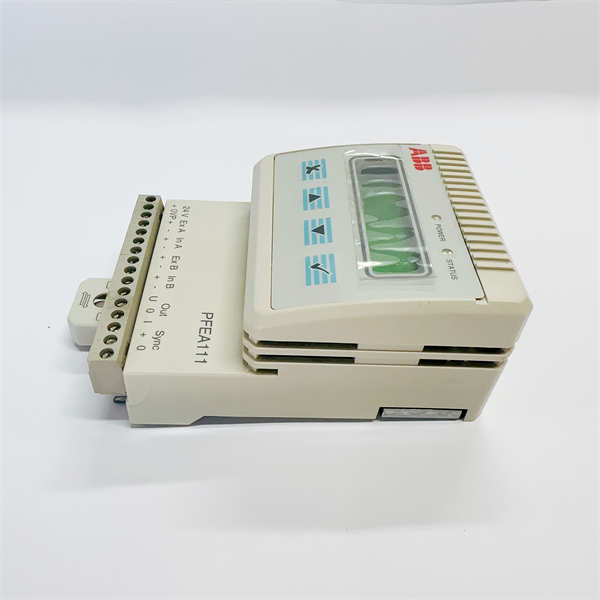

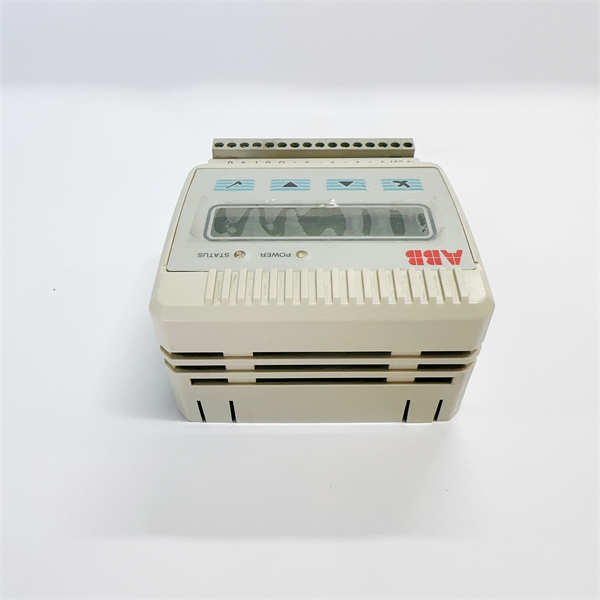

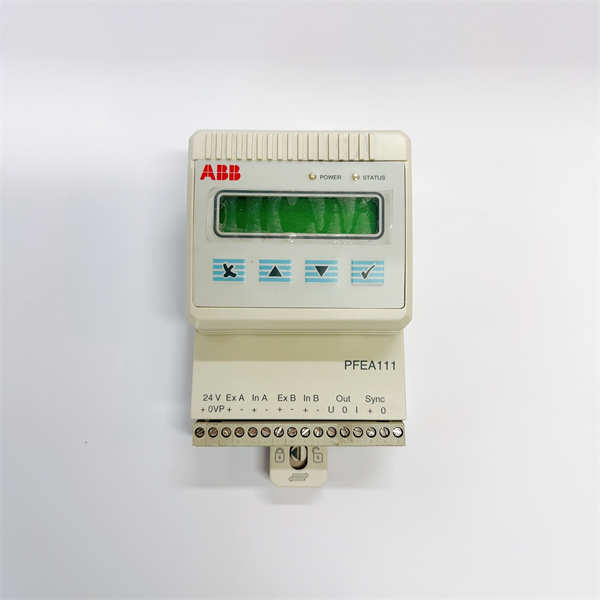

ABB PFEA111-20 3BSE050090R20是一款先进的张力电子控制模块，专为高精度张力测量和控制应用而设计。作为ABB Web Tension Measurement System（卷材张力测量系统）的核心组件，PFEA111-20能够从两个称重传感器（如ABB Pressductor PillowBlock压式传感器）接收并处理信号，提供精确、快速的模拟求和信号，用于卷材加工过程中的张力控制和监测。该模块凭借其卓越的信号处理能力和用户友好的特性，确保在纸浆与造纸、金属加工、印刷、纺织等行业中，对薄膜、纸张、金属带材或线材等卷材的张力进行精确、实时的管理。

3BSE050090R20模块旨在提供可靠且稳定的张力测量，以优化生产效率和产品质量。其紧凑的尺寸和DIN导轨安装方式（IP20版本）使其易于集成到各种电气控制柜中。通过直观的数字显示和配置按键，操作人员可以轻松设置参数、监测张力值（包括总和、单个传感器信号和差值信号），并进行系统状态检查。ABB PFEA111-20的高抗干扰能力、宽测量范围以及出色的重复性，使其成为恶劣工业环境中实现精确张力控制的理想选择，从而有效减少了生产过程中的卷材断裂、收缩或变形等问题。

PFEA111-20 3BSE050090R20 ABB

技术规格

产品型号:PFEA111-20 3BSE050090R20

制造商:ABB

产品类型:张力电子控制模块/张力控制器

电源:DC 24 V(18-36 V)

功耗:7.5 W

传感器数量:2个称重传感器输入

传感器激励电流:0.5 A rms,330 Hz

模拟输出:1路电压输出(-5V至+11V),1路电流输出(0-21 mA)

可选滤波器:15,30,75,250,750,1500 ms

显示类型:多语言数字显示屏(2 x 16字符)

张力单位显示:N,kN,kg,lbs.,N/m,kN/m,kg/m,pli

防护等级:IP20(DIN导轨安装)/IP65(可选封闭式版本)

工作温度范围:+5°C至+55°C

电气安全:符合UL508工业控制设备标准

物理尺寸:约16 cm x 16 cm x 12 cm(取决于具体封装)

重量:约0.8 kg

主要特点和优势

ABB PFEA111-20(备件型号3BSE050090R20)凭借其在张力测量与控制领域的专业设计，提供了以下显著特点和优势：

高精度张力测量:PFEA111-20能够从ABB Pressductor称重传感器接收并处理信号，提供高精度、高可靠性的模拟求和信号。这使得它能够精确地监测卷材的张力，即使在高速运行和频繁加减速的工况下，也能保持张力在设定范围内，从而显著提高产品质量。

快速响应与实时控制:模块具备快速的信号处理能力和可选择的滤波器设置（15ms至1500ms），能够迅速响应张力变化，并提供实时数据输出。这种快速响应对于动态的卷材加工过程至关重要，有助于及时调整控制参数，避免因张力波动引起的产品缺陷。

用户友好界面与便捷配置:ABB PFEA111-20配备了多语言数字显示屏和直观的配置按键。操作人员可以通过简单的操作来设置参数、查看张力值（包括总和、单个信号和差值信号），并进行诊断。这种用户体验的优化大大简化了模块的安装、调试和日常维护。

强大的兼容性与集成度:作为ABB Web Tension Measurement System的一部分，3BSE050090R20与ABB的称重传感器无缝配合，并可将测量数据通过模拟输出（电压或电流）传输到PLC、DCS或其他外部控制系统。这种良好的兼容性使其易于集成到现有的自动化解决方案中。

坚固耐用的工业级设计:PFEA111-20采用坚固的设计，能够承受严苛的工业环境，包括温度波动和电磁干扰。其IP20（DIN导轨安装）或可选的IP65（封闭式）防护等级，确保模块在潮湿、多尘或有飞溅的场所也能稳定可靠地运行，从而延长了设备的使用寿命。

优化生产效率和产品质量:通过精确的张力控制，ABB PFEA111-20有助于防止卷材断裂、褶皱、变形和收缩等问题，从而减少材料浪费，提高生产效率。稳定的张力确保了产品尺寸、形状和印刷质量的一致性，最终提升了最终产品的整体质量。

PFEA111-20 3BSE050090R20 ABB

应用领域

ABB PFEA111-20 3BSE050090R20张力电子控制模块广泛应用于各种对卷材张力控制有高精度要求的工业制造领域。

在纸浆与造纸行业，PFEA111-20是纸机、复卷机、分切机和涂布机等设备中的关键组件。它用于精确测量和控制纸张在生产、加工过程中的张力，确保纸张不易断裂、起皱或拉伸不均，从而提高纸张质量和生产效率。

在金属加工行业，特别是在轧钢、分切、退火和镀锌等生产线上，3BSE050090R20用于控制金属带材的张力。精确的张力控制对于防止带材变形、保持厚度均匀以及确保卷取质量至关重要，有助于生产出高精度、高质量的金属产品。

在印刷与包装行业，无论是柔性版印刷、凹版印刷还是复合膜生产，ABB PFEA111-20都扮演着核心角色。它确保印刷卷材在高速运行时的张力恒定，防止套印不准、图案变形或薄膜断裂，从而保证印刷品的质量和包装的完整性。

在纺织行业，PFEA111-20用于控制纱线和布料在纺织、印染、整理等过程中的张力。精确的张力控制有助于提高产品均匀性，减少断纱率和织物缺陷，从而提升纺织品的整体质量和生产效率。

此外，该模块也适用于薄膜和塑料加工、电线电缆制造以及其他任何需要对连续卷材进行精确张力测量和控制的自动化生产线，例如橡胶行业中的橡胶卷材加工等。

安装与维护

安装前准备：在安装ABB PFEA111-20 3BSE050090R20张力电子控制模块之前，请务必详细阅读ABB提供的Web Tension Measurement System用户手册以及所有适用的电气安全规范。首先，确保系统的主电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于模块内部包含静电敏感元件，操作人员必须佩戴防静电手套，并采取其他防静电措施，防止静电放电对模块造成损害。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。PFEA111-20通常采用DIN导轨安装（IP20版本），需确保安装位置稳固，且控制柜内部干净无尘，连接器插槽未弯曲或损坏。在连接称重传感器电缆、电源线和模拟输出线时，务必根据接线图正确连接到模块的端子排，并注意信号极性、接地以及屏蔽措施，以确保信号完整性并减少噪声干扰。为了抵抗干扰，张力测量系统电缆应尽量远离高噪声的电源电缆，建议最小距离为0.3米（12英寸）。

维护建议：为确保ABB PFEA111-20模块的长期稳定运行和系统可靠性，定期的预防性维护至关重要。应定期检查模块的物理连接，确保所有电缆连接牢固，无松动、腐蚀或绝缘损坏现象。清洁模块表面和控制柜内部，清除灰尘和异物，确保良好的通风，以防止因过热导致的性能下降。监控PFEA111-20前面板上的LED指示灯状态和数字显示屏，这些指示灯和显示信息会提供模块电源、通信活动和潜在故障的重要诊断信息。任何异常指示都应立即引起关注，并根据ABB提供的用户手册进行排查。定期通过模块的配置按键或连接的上位系统，检查3BSE050090R20的运行状态、参数设置和报警日志，以便及时发现并解决潜在的张力测量问题。建议定期校准张力测量系统，以确保测量精度，并遵循ABB提供的校准步骤和周期。

PFEA111-20 3BSE050090R20 ABB

产品保障

我们深知ABB PFEA111-20 3BSE050090R20在工业张力控制系统中的关键作用，因此我们致力于为客户提供卓越的产品保障。
