ABB PCD230A 3BHE022291R0101 是一款高性能的控制器模块，通常被称为通信控制测量(CCM)板，隶属于ABB的工业自动化产品组合。它是先进控制系统中的关键组件，在ABB UNITROL 6000 X-power励磁系统和ABB AC800PEC控制器系列中占据重要地位。
该模块作为中央处理单元和通信接口，在管理和控制复杂工业过程中发挥着至关重要的作用。其在励磁系统中的主要功能是精确控制同步电机（如发电机和电动机）的励磁，确保输出电压和功率因数的稳定。除了励磁功能，其通用的控制器能力使其适用于分布式控制系统(DCS)和其他工业自动化设置中的各种高功率控制和测量应用。
PCD230A专为稳健可靠的运行而设计，能够承受恶劣的工业环境。它通常包含先进的控制算法和微处理器技术，通过集成的保护功能实现智能和自动化控制。

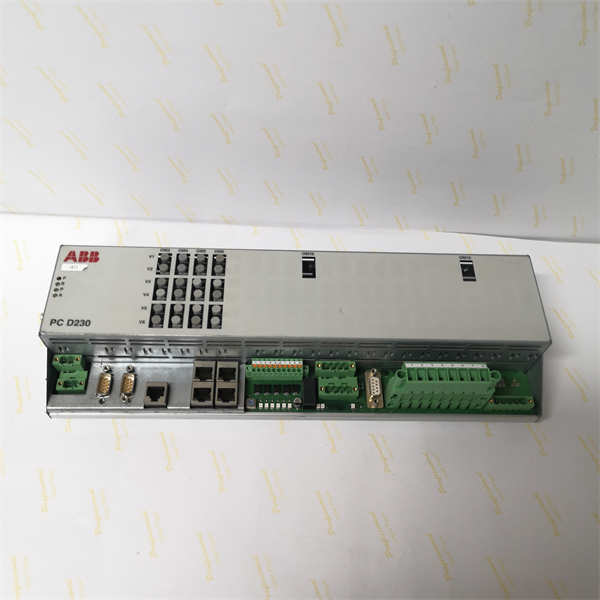

PCD230A 3BHE022291R0101 ABB
产品参数与规格
产品型号:PCD230A 3BHE022291R0101
制造商:ABB
产品类型:控制器模块/通信控制测量(CCM)板/励磁控制器模块
系列:ABB UNITROL 6000 X-power,ABB AC800PEC(作为其组件)
功能:励磁控制、电压和无功功率控制、系统保护、通信接口、智能自动化
处理器:微处理器技术
通信接口:Ethernet(以太网),RS-485
系统兼容性:兼容ABB 800xA DCS系统及其他工业自动化系统
输入/输出端口:包含数字量和模拟量I/O端口
供电:标准24V DC
功耗:低功耗设计，通常不超过5W(典型值)
安装方式:通常为DIN导轨安装或插入式模块
防护等级:IP20(适合一般工业环境)
工作温度:-20°C至+70°C(典型值)
存储温度:-40°C至+85°C(典型值)
相对湿度:高达95%，无凝露
震动:通过工业级抗震标准测试
主要特征与作用
ABB PCD230A模块作为ABB工业自动化解决方案的核心组件，具备以下关键特征和重要作用：
励磁系统核心：它是发电机励磁系统的关键组件，主要用于提供磁场电流，从而精确控制发电机的输出电压和功率因数。通过调整励磁电流的大小和相位，确保发电机稳定运行和电力质量的稳定。
电压与无功功率控制：能够根据电网系统和发电机运行状态的要求，自动或手动调节励磁电流，实现对发电机输出电压和无功功率的精确控制，满足电力系统的需求。
系统保护功能：集成了过流、过压、欠压等多种保护功能，确保发电机和电力系统的安全运行。当出现异常情况时，控制器会采取相应的保护措施，如降低励磁电流或切断电源。
智能与自动化：采用先进的控制算法和微处理器技术，实现智能化和自动化控制。它能够自动调整励磁电流，优化发电机的运行效率，并提供故障诊断和远程维护功能。
通信接口：通常配备标准通信接口（如以太网、RS-485等），便于与其他电力系统设备进行通信和远程监控，实现系统集成。
高可靠性：采用坚固耐用的工业级设计，能够承受恶劣的操作条件，确保在严苛的工业环境中长期稳定运行。
多功能性：除了励磁控制，它也可以作为通用的通信I/O模块，在ABB DCS(如800xA)或其他工业自动化系统中进行数据传输和控制。

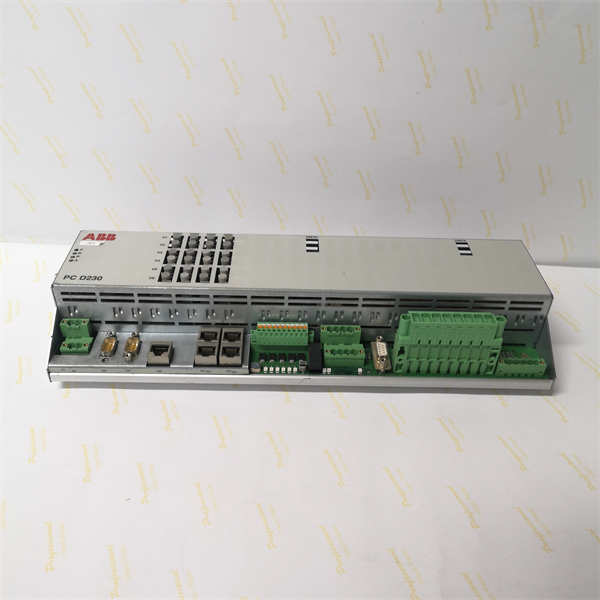

PCD230A 3BHE022291R0101 ABB
用途与应用领域
ABB PCD230A模块因其高精度、高可靠性和多功能性，广泛应用于各种对电力系统稳定性、高功率控制和过程控制有高要求的工业领域：
电力发电行业：
发电机励磁系统：这是其核心应用，用于大型同步发电机组的励磁控制，确保电网电压和频率稳定。
电厂控制系统：作为发电机组和辅助设备自动化控制系统的关键组成部分。
石油天然气行业：
在大型电机驱动系统、压缩机和泵站中，进行精确的电机控制和系统稳定化。
化工和石化行业：
用于大型工业驱动设备，例如风机、泵、压缩机等，在需要高功率、高可靠性控制的场合。
金属行业：
在轧钢机、矿山设备等重工业应用中，对大型电机进行精确的速度和转矩控制。
水处理和污水处理：
用于大型水泵和风机的变频控制，实现节能和优化运行。
其他工业自动化应用：
在需要精确高功率控制、复杂运动控制以及可靠通信和测量功能的工业自动化项目中。
相关产品
ABB PCD230A(3BHE022291R0101)模块通常作为更大自动化系统的一部分，需要与以下相关产品和系统组件协同工作：
ABB UNITROL 6000励磁系统：
PCD230A是UNITROL 6000 X-power励磁系统的核心控制板之一，它与其他UNITROL模块（如电源单元、I/O模块、驱动器接口模块）协同工作。
ABB AC800PEC控制器：
在某些应用中，PCD230A可能作为AC800PEC高性能控制器的一个专用通信或控制测量接口。
ABB DCS(分布式控制系统)：
如ABB 800xA系统，PCD230A作为其下层控制器和现场设备之间的接口，实现数据集成和远程控制。
ABB现场总线通信模块：
如果需要连接到PROFIBUS DP、PROFINET等现场总线网络，可能需要额外的通信接口模块。
人机界面(HMI)/SCADA系统：
与上位监控系统连接，提供操作员界面、数据可视化、报警管理和历史趋势。
电源模块：
为PCD230A模块及其相关组件提供稳定的24VDC工作电源。
现场设备：
同步发电机、同步电机、传感器、执行器、整流器、逆变器等，这些设备是PCD230A直接或间接控制的对象。
ABB工程组态软件：
用于对PCD230A模块进行组态、参数设置、控制算法编程和诊断。

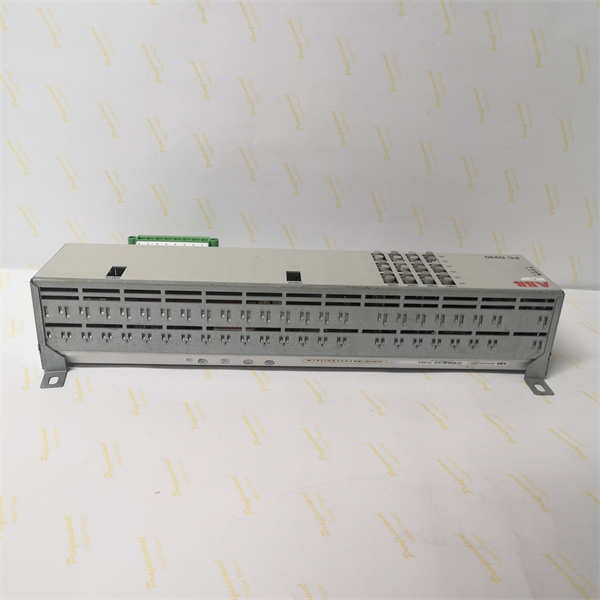

PCD230A 3BHE022291R0101 ABB
安装与维护
安装前准备：
在安装ABB PCD230A模块之前，请务必详细阅读ABB提供的官方手册、系统集成指南以及模块的特定安装说明。确认安装环境符合模块的额定工作温度、湿度和电磁兼容性要求。在进行任何电气连接之前，必须完全切断系统电源，并采取必要的安全隔离措施。
安装步骤：
物理安装：PCD230A通常设计为插入式模块，安装在控制器机架或特定的扩展槽位中。将其正确插入到相应的连接器中，确保电气连接牢固。
紧固：确保模块上的所有固定螺丝或卡扣已牢固锁定，防止模块在振动环境下松动。
电源连接：根据模块要求，正确连接24 VDC控制电源线。
通信线缆连接：严格按照接线图连接以太网、RS-485等通信线缆。确保屏蔽层正确接地，以减少噪声干扰。
信号线连接：连接控制和测量信号线，务必确保接线正确、牢固。
接地：确保模块和整个控制柜都正确接地，以提高系统稳定性、安全性和抗干扰能力。
维护建议：
为确保ABB PCD230A模块及整个自动化系统的长期稳定运行和高性能，建议执行以下预防性维护措施：
定期目视检查：定期检查模块本身是否有物理损伤、过热迹象、连接松动或腐蚀。同时检查所有连接电缆的完整性。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。
LED指示灯监控：模块通常会配备LED指示灯，用于显示电源状态、运行状态、通信状态和故障状态等关键信息。定期检查这些指示灯的状态有助于快速识别潜在问题。
系统诊断：利用ABB的工程软件工具，定期对PCD230A模块进行在线诊断，检查其运行参数、事件日志和报警信息。监控控制回路的稳定性、精度以及通信错误率。
固件更新：根据ABB的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。
程序和参数备份：定期备份控制系统中的励磁程序和PCD230A模块的配置参数，以便在需要更换模块或恢复系统时能够快速恢复。
环境监测：确保模块所在控制柜的环境温度、湿度和振动水平始终保持在允许范围内，以延长模块寿命。
专业维护：任何复杂的故障诊断、模块更换或系统升级工作应由经过ABB认证且熟悉相关系统和安全规程的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
