PC-E984-685 SCHNEIDER PLC CPU模块/可编程控制器

描述

Schneider Electric PC-E984-685是一款由全球能源管理和自动化领域的专家Schneider Electric（施耐德电气）生产的Modicon 984系列可编程逻辑控制器(PLC)CPU模块。该模块是Modicon 984家族中的一个高性能、多功能处理器，旨在满足各种严苛工业自动化应用的控制需求。

作为Modicon 984系列的关键核心，PC-E984-685 CPU模块负责执行复杂的控制逻辑、管理I/O（输入/输出）操作以及处理数据。它集成了先进的通信功能和充足的内存，能够实现对工业流程的精确控制、高效的数据处理和可靠的系统通信，是构建大型、复杂自动化系统的重要组成部分。

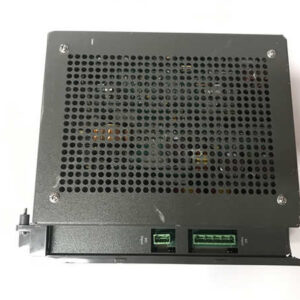

PC-E984-685 SCHNEIDER

技术规格

产品型号:PC-E984-685

制造商:Schneider Electric(施耐德电气)/Modicon

产品类型:PLC CPU模块/可编程控制器

产品家族:Modicon 984系列

用户内存(User Memory):16K

数据内存(Data Memory):10K

离散I/O点数(Max Discrete I/O Points):8192(输入)/8192(输出)

注册I/O点数(Max Register I/O Points):1088(输入)/1088(输出)

扫描时间(Logic Solve Speed):1 ms/k(毫秒/千字)

供电电压:24 VDC或115/230 VAC(50/60 Hz)

额定电流:1.0 A(24 VDC)/0.5 A(230 VAC)

通信端口:2个MODBUS端口(标准串行通信),1个MODBUS PLUS端口(高速、对等通信)

安装方式:插槽式安装(Slot Mount)

远程I/O支持:支持远程I/O，最多可连接16/31个远程I/O机架

电池备份:CMOS内存带电池备份，可维护数据完整性

内存保护:包含内存保护开关，防止用户程序未经授权的更改

主要特点和优势

Schneider Electric PC-E984-685 CPU模块作为Modicon 984家族的一员，其核心特点和优势在于为工业自动化应用提供高性能、高兼容性和灵活的通信能力。

首先，该模块提供了强大的处理能力和快速的响应速度。凭借16K的用户内存和10K的数据内存，以及高达1毫秒/千字（ms/k）的逻辑扫描速度，PC-E984-685能够高效处理复杂的控制程序和大量数据，确保对生产过程的实时、精确控制，从而优化机器吞吐量和整体系统性能。其次，它具备卓越的通信和连接能力。模块集成了两个标准Modbus端口和一个Modbus Plus端口，支持高速、点对点通信，极大地增强了系统集成的灵活性，使得PC-E984-685能够与各种设备和网络（如HMI、其他PLC、SCADA系统等）无缝通信。

此外，PC-E984-685具有高度的兼容性和可扩展性。作为Modicon 984家族的一部分，它与该系列的其他I/O模块、指令集、编程器和软件完全兼容，降低了系统设计、安装和维护的复杂性和成本。其模块化的内存升级能力也为系统未来的扩展提供了便利，减少了控制器更换的需求。该模块还支持宽泛的电源输入（24VDC或115/230VAC），适应多种工业电源环境。坚固的工业级设计和电池备份内存，确保了在恶劣工业环境下的长期可靠运行和数据完整性。

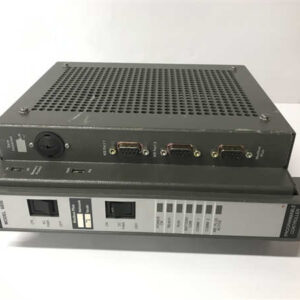

PC-E984-685 SCHNEIDER

应用领域

Schneider Electric PC-E984-685 CPU模块广泛应用于各种工业自动化领域，尤其适用于需要高性能控制、大量I/O点和复杂通信的应用：

制造业：在汽车、电子、食品饮料、包装等行业中，用于控制复杂的自动化生产线、装配设备、机器人工作站和物料搬运系统，实现生产过程的自动化和优化。

过程控制：在化工、炼油、电力生产、水处理、纸浆与造纸、制药等过程工业中，作为DCS（分布式控制系统）或大型PLC系统的核心控制器，用于监测和控制各种流程变量、阀门、泵和电机。

能源管理：在能源分配、发电厂控制和公用事业设施中，用于管理电力系统、锅炉控制和负载均衡等任务。

基础设施自动化：在大型楼宇自动化、交通系统（如轨道交通、隧道控制）和城市基础设施中，实现对各类设备的集成控制和监控。

SCADA系统：作为SCADA系统中的RTU（远程终端单元）或主控制器，进行数据采集和远程控制。

安装与维护

安装前准备：在安装或更换Schneider Electric PC-E984-685 CPU模块之前，必须严格遵守所有适用的电气安全规范和施耐德电气官方提供的安装手册。确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。由于模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境清洁、干燥，并符合模块的工作温度和湿度要求。将PC-E984-685模块稳固地插入Modicon 984机架的指定CPU插槽中，确保其与背板连接器牢固连接。仔细检查并连接所有电源线和通信线缆（Modbus、Modbus Plus），确保接线正确、牢固，无松动或损坏。

维护建议：为了确保Schneider Electric PC-E984-685 CPU模块的长期稳定运行和最佳性能，建议采取以下维护措施：

定期目视检查：检查模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。

清洁：使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。

环境控制：确保控制柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。

电池检查与更换：PC-E984-685的CMOS内存有电池备份，需定期检查电池状态并根据制造商建议进行更换，以确保存储的用户程序和数据在断电时不会丢失。

系统诊断：利用施耐德电气编程软件提供的诊断工具，定期监控PC-E984-685的运行状态、内存使用情况和通信状态，及时发现并排除潜在问题。

固件/软件更新：根据施耐德电气的建议，定期检查并更新CPU模块的固件和相关系统软件，以获取最新的功能改进、性能优化和安全补丁。

程序备份：定期备份CPU模块中的用户程序和配置数据，以防万一模块故障需要更换时能快速恢复。

原厂维修：如果PC-E984-685出现故障或异常，切勿尝试未经授权的维修，应立即联系施耐德电气认证的技术服务人员或授权服务中心进行诊断和维修。

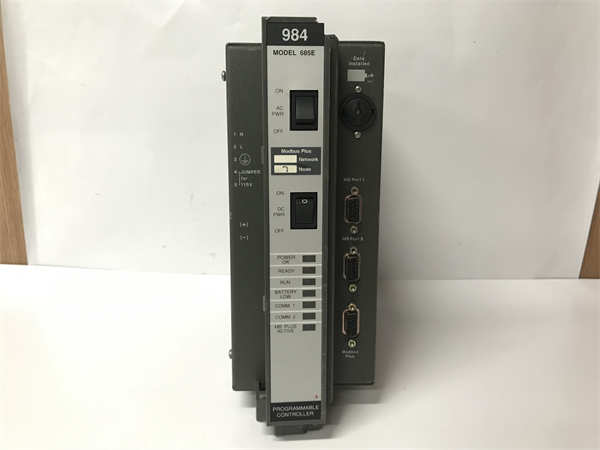

PC-E984-685 SCHNEIDER

产品保障

Schneider Electric（施耐德电气）作为全球知名的自动化和能源管理公司，对其PC-E984-685 CPU模块提供坚实的产品保障。
