OKOS AL8XGTE-3 高速数据采集卡 – 单通道 3GS/s 采样率，精准采集！

描述

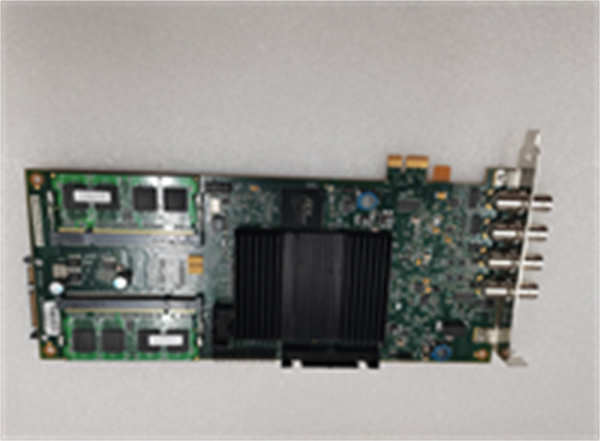

AL8XGTE-3是 OKOS 推出的一款高性能单通道高速数据采集卡，属于 AL8xGTE 系列。它基于 PCI Express x1 总线设计，专为高速瞬态捕获而优化，能够满足各种高精度数据采集需求。

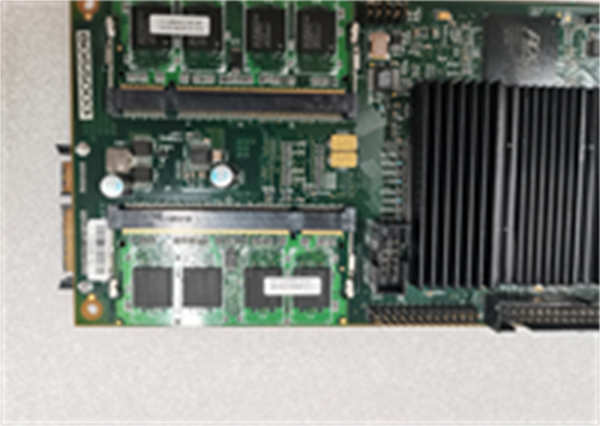

该采集卡采用 8 位分辨率的 A/D 转换器，最大采样率可达 3GS/s，可实现对模拟信号的高速精确采集。其输入电压范围为 125mVp-p 至 2Vp-p，模拟输入采用直流耦合，并以 50 欧姆阻抗端接，能在超过 1GHz 的整个模拟带宽内实现高信号保真度。此外，AL8XGTE-3配备了大型双端口板载缓冲存储器，容量从 512M 样本到 2G 样本不等，允许同时瞬态记录和读出捕获的数据，确保在高速数据采集过程中不会出现数据丢失或延迟。

AL8XGTE-3的主要特点和优势包括多种触发模式，支持软件、BNC、四象限编码器输入或内部 TTL 连接触发，还支持预触发和后触发，可灵活捕获触发事件前后的数据。它的再触发时间仅为 1μs，可支持高重复率信号采集。同时，该采集卡配带示波软件，且 SDK 包括 C/C++、C#、VB 和 LabVIEW 等，方便用户进行集成开发。

AL8XGTE-3 OKOS

The AL8XGTE-3 is a high – performance single – channel high – speed data acquisition card from OKOS. It is based on the PCI Express x1 bus design and optimized for high – speed transient capture. The card uses an 8 – bit resolution A/D converter with a maximum sampling rate of 3GS/s, enabling high – speed and accurate acquisition of analog signals. Its input voltage range is 125mVp – p to 2Vp – p, and the analog input is DC – coupled and terminated with a 50 – ohm impedance, achieving high – signal fidelity over the entire analog bandwidth of more than 1GHz.

The main technical advantages of the AL8XGTE-3 lie in its multiple trigger modes, supporting software, BNC, quadrature encoder input or internal TTL connection triggering, as well as pre – trigger and post – trigger, which can flexibly capture data before and after the trigger event. With a re – trigger time of only 1μs, it can support high – repetition – rate signal acquisition. Moreover, the card comes with an oscilloscope software, and the SDK includes C/C++, C#, VB, LabVIEW, etc., facilitating users’ integrated development. It is an ideal choice for applications requiring high – speed and accurate data acquisition in harsh industrial environments.

技术规格

应用领域

AL8XGTE-3高速数据采集卡应用领域广泛。在电力行业，可用于电力系统中的信号采集与分析，帮助监测电力设备的运行状态。在石油化工领域，能对各种工艺参数的模拟信号进行高速采集，为生产过程的控制和优化提供准确数据。在科研领域，对于需要高精度、高速数据采集的实验，如物理实验、电子实验等，AL8XGTE-3也能发挥重要作用。此外，在雷达、电子战等军事领域，它可以快速准确地采集和处理雷达信号等，为系统的正常运行和性能提升提供有力支持。

相关产品

• AL8XGTE-1：与 AL8XGTE-3 同系列，1 通道 1GS/s，或 2 通道 500MS/s，在采样率和通道配置上与 AL8XGTE-3 有所不同。
• AL8XGTE-1.5：同样是该系列产品，5GS/s 的采样率，适用于对采样率要求不是特别高，但又需要一定高速采集能力的场景。

AL8XGTE-3 OKOS

安装与维护

安装前准备：在安装AL8XGTE-3数据采集卡前，需确保计算机系统满足 PCI Express x1 总线的要求，并且关闭计算机电源，以防止静电等对卡造成损坏。同时，要准备好相应的驱动程序和软件开发工具包。
维护建议：定期检查AL8XGTE-3数据采集卡的连接是否稳固，避免因松动导致数据采集异常。保持安装环境的清洁，防止灰尘进入影响卡的性能。如果出现故障，应及时联系专业技术人员进行维修，切勿自行拆卸。
