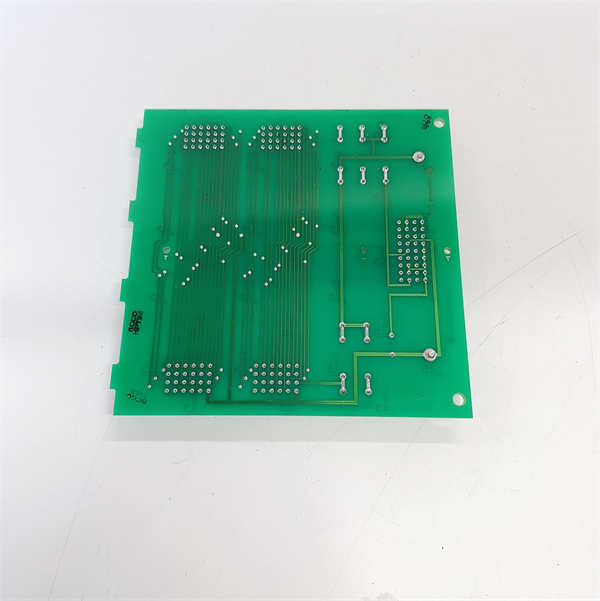

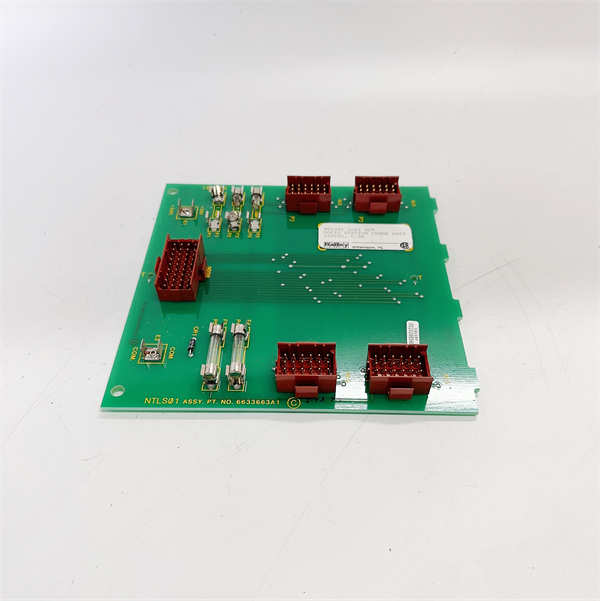

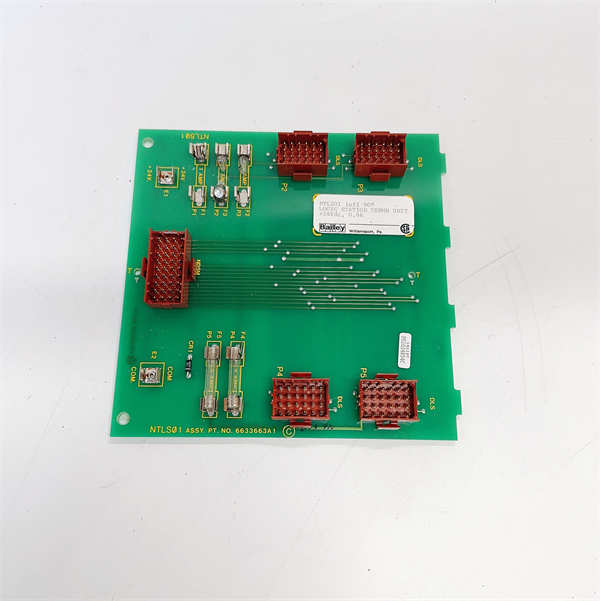

NTLS01 ABB 逻辑站终端单元

Description

ABB NTLS01逻辑站终端单元是ABB自动化系统，特别是Bailey Net 90和Infi 90分布式控制系统中的关键组件。作为逻辑站的核心组成部分，ABB NTLS01充当逻辑控制器的输入/输出信号的终端连接点，负责接收来自现场仪表和传感器的数字信号，并将逻辑控制器的输出信号可靠地传输至执行机构。ABB NTLS01逻辑站终端单元在自动化系统中扮演着至关重要的角色，它不仅简化了现场布线，还为逻辑控制器的稳定运行提供了可靠的信号接口。属于Bailey Net 90和Infi 90平台的ABB NTLS01，凭借其坚固耐用的设计和可靠的信号处理能力，广泛应用于各种工业自动化领域，确保控制系统的精确性和可靠性。通过ABB NTLS01，用户可以构建稳定高效的逻辑控制系统，实现对工业过程的精确控制和监控。

NTLS01 ABB

技术规格

产品型号:NTLS01

制造商:ABB(原Bailey Controls)

产品类型:逻辑站终端单元

适用系统:Bailey Net 90，Bailey Infi 90

数字量输入:16通道

输入电压范围:DC 24V

通信接口:2 x RS-232-C，Control Station Serial Link

电源电压:+24 VDC

安装方式:机架安装

工作温度:-20°C至+60°C

存储温度:-40°C至+85°C

尺寸(深x高x宽):78.74 x 233.68 x 213.36 mm

重量0.36 kg

防护等级:IP30

主要特点和优势

ABB NTLS01逻辑站终端单元是构建稳定可靠的Bailey Net 90和Infi 90逻辑控制系统的关键。其显著的特点在于为逻辑控制器提供了可靠的数字量输入接口，能够高效地接收来自现场设备的开关信号和状态信息。ABB NTLS01的设计充分考虑了工业环境的复杂性，具有较强的抗干扰能力，保证了信号传输的稳定性和准确性。

可靠的信号终端：ABB NTLS01为逻辑控制器的数字量输入信号提供了可靠的连接终端，减少了现场接线的复杂性，提高了系统的可维护性。

强大的通信能力：通过集成RS-232-C串行通信接口和Control Station Serial Link，ABB NTLS01能够方便地与上位监控系统或其他控制设备进行数据交换，实现了系统的高度集成。

工业级设计：ABB NTLS01采用坚固耐用的工业级设计，能够在宽广的温度范围内稳定运行，适应各种严苛的工业环境。

易于安装和维护：采用模块化设计，安装方便快捷，同时其可靠的性能也降低了维护的需求和成本。

NTLS01 ABB

应用领域

ABB NTLS01逻辑站终端单元主要应用于基于Bailey Net 90和Infi 90分布式控制系统的各种工业领域，作为逻辑控制器的重要组成部分。

电力行业：在发电厂和变电站的DCS系统中，ABB NTLS01用于接收来自开关、继电器等设备的数字信号，为逻辑控制提供输入依据。

石油化工行业：在炼油厂、化工厂等过程控制系统中，ABB NTLS01用于采集现场阀门、限位开关等设备的数字状态，实现逻辑控制和安全联锁。

冶金行业：在钢铁厂、有色金属冶炼厂等企业中，ABB NTLS01用于监控和管理各种设备的开关状态，实现生产流程的自动化控制。

水处理行业：在自来水厂、污水处理厂等自动化系统中，ABB NTLS01用于监测和控制水泵、阀门等设备的运行状态。

其他工业领域：例如造纸、水泥、制药等行业，凡是采用Bailey Net 90或Infi 90 DCS进行逻辑控制的应用，都可能需要使用ABB NTLS01作为逻辑站的终端单元。

相关产品

与ABB NTLS01逻辑站终端单元相关的产品包括：

ABB Bailey NIMCI01网络接口模块：用于连接Net 90控制网络中的其他模块。

ABB Bailey LCM/LMM系列控制模块：作为Net 90和Infi 90系统的核心逻辑控制单元，与NTLS01配合使用。

ABB Bailey I/O模块(例如:DIM系列数字量输入模块)：用于扩展系统的数字量输入能力，其信号通过电缆连接到NTLS01。

ABB Bailey MCS(多功能控制站)：操作员通过MCS与DCS系统进行交互，逻辑控制器的状态信息可以通过网络传递到MCS。

ABB Bailey OIS(操作员信息系统)：用于过程数据的监控、报警和趋势显示，可以显示基于NTLS01的逻辑控制器的状态。

ABB NTDO01数字量输出终端单元：与NTLS01配合使用，用于将逻辑控制器的输出信号传输至现场执行机构。

安装与维护

安装前准备：在安装ABB NTLS01逻辑站终端单元之前，请务必参考相关的系统安装手册和接线图。确保安装机架符合模块的尺寸和电气要求，并具有良好的接地。检查ABB NTLS01模块本体是否完好，各连接器是否有损坏。准备好正确的连接电缆和必要的安装工具。务必在断电情况下进行安装操作，并确保电源电压与模块的要求一致。将ABB NTLS01牢固地安装到机架上，并仔细连接现场数字量输入信号线和与逻辑控制器连接的通信电缆，确保连接可靠。

维护建议：为了确保ABB NTLS01逻辑站终端单元的长期稳定运行，建议定期进行维护。定期检查模块的接线端子是否紧固，是否存在松动或腐蚀现象。定期清理模块表面的灰尘，保持良好的散热。监控模块的工作环境温度，避免过高或过低的温度影响模块的性能。建议由专业技术人员定期对连接到ABB NTLS01的输入信号进行检查，确保信号的准确性和可靠性。在进行任何维护操作之前，务必断开系统的电源。

NTLS01 ABB

产品保障

GE Grid Solutions（原ALSTOM）对ABB NTLS01逻辑站终端单元提供全面的质量保证。我们承诺所有出厂的ABB NTLS01均经过严格的质量检测和测试，符合相关的工业标准。在规定的质保期内，对于因制造缺陷或材料问题导致的产品故障，我们将提供免费的维修或更换服务。
