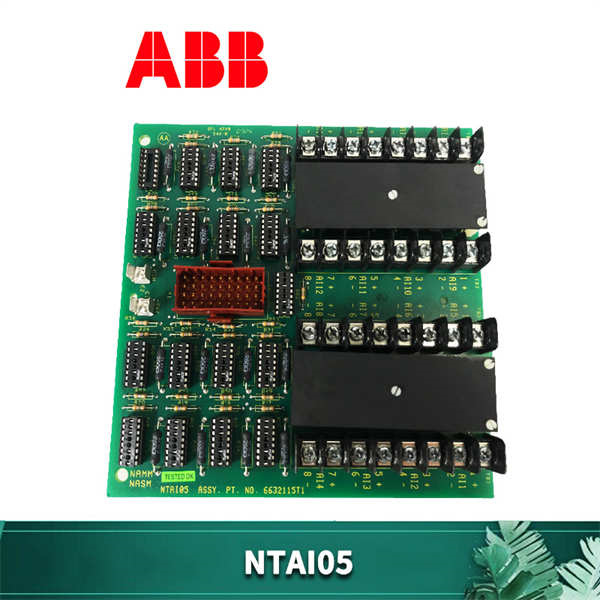

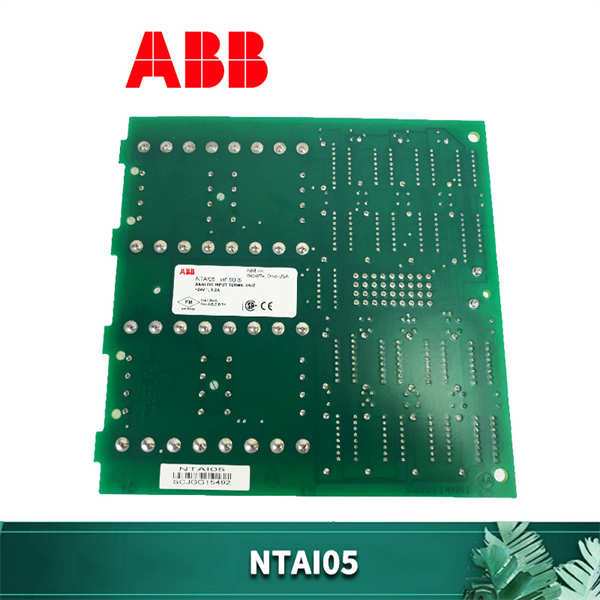

NTAI05 ABB 模拟量输入模块 – INFI 90系列，精准数据采集利器！

描述

ABB NTAI05是 ABB 公司专为工业自动化系统设计的高性能模拟量输入终端单元，属于 Infi 90/Symphony 系列分布式控制系统（DCS）的核心组件。该模块集成 16 路高精度模拟输入通道，支持 4-20mA 电流、0-10V 电压等主流工业信号类型，可直接连接温度变送器、压力传感器、流量计等现场设备，实现生产过程中关键参数的实时采集与数字化转换。

作为 ABB 过程控制平台的基础单元，ABB NTAI05通过 DIP 开关灵活配置输入类型，支持单通道独立信号调理，确保在石油化工、电力、水处理等复杂环境中实现 ±0.1% 的转换精度。其紧凑设计（78.74mm×215.9mm×233.68mm）和 IP65 防护等级，可耐受粉尘、油污及短期喷水，满足 IEC 60529 标准对工业环境的严苛要求。

该模块的核心价值在于通过硬件级信号隔离（120VDC 端口隔离）和故障诊断功能，有效抑制电磁干扰（EMI）和地电位差影响，确保信号传输的稳定性。其即插即用特性支持热插拔操作，配合 ABB 工程师站软件可实现通道级状态监测，显著降低系统维护复杂度和停机风险。凭借在工业自动化领域的技术积累，ABB NTAI05已成为全球众多关键项目的首选方案，是构建智能工厂和数字化转型的理想选择。

ABB NTAI05

技术规格

主要特点和优势

高精度信号处理：采用 16 位 Σ-Δ 模数转换器，配合自动校准算法，可消除温漂和长期漂移影响。每个通道支持独立量程配置（如 4-20mA 与 0-10V 混合使用），适配不同品牌传感器的输出特性。

智能诊断与冗余设计：内置过压保护（30V DC）和断线检测功能，当检测到信号异常时，模块自动触发报警并记录事件日志。其双冗余电源输入（24VDC）设计，可在主电源故障时无缝切换至备用电源，确保系统连续运行。

灵活配置与兼容性：通过 DIP 开关可快速设置通道类型、滤波时间常数（0.1-100ms 可调）和阻尼系数，满足不同动态响应需求。兼容 ABB Infi 90/Symphony 控制器及第三方 PLC/DCS 系统，支持与 IMF EC 1 模拟输入模块、NASM 01 从站模块等协同工作。

严苛环境适应性：通过 – 40°C 至 + 70°C 极端温度测试和 10-500Hz 振动试验（IEC 60068-2-6），可稳定运行于炼油厂、核电站等强干扰环境。其抗浪涌能力（4kV）和 ESD 防护（±15kV）远超行业标准，保障信号完整性。

便捷运维与扩展：模块化结构支持单通道更换，无需整体断电。通过 ABB Control Builder 软件可远程监控通道状态、下载配置文件，实现预防性维护。其开放式架构允许用户自定义信号处理算法（如线性化、温度补偿），提升系统灵活性。

应用领域

石油化工行业：在炼油厂常减压装置中，ABB NTAI05实时采集塔釜温度、塔顶压力等参数，通过 DCS 系统实现分馏过程的精确控制。其冗余设计可确保在硫化氢泄漏等紧急工况下，仍能稳定传输联锁信号至 ESD 系统。

电力与能源：在火电厂中，该模块用于汽轮机润滑油压力监测和发电机定子温度巡检，通过高精度数据采集支持预测性维护。其 IP65 防护等级可满足户外开关站等恶劣环境的部署需求。

水处理与环保：在污水处理厂中，ABB NTAI05连接 pH 值传感器、溶解氧（DO）探头和超声波液位计，为曝气系统提供闭环控制依据。其宽温特性可适应北方冬季低温环境下的稳定运行。

制药与食品加工：在无菌灌装车间，该模块通过监督模式监测灌装机压力和流量，确保每批次产品质量一致性。其防尘设计符合 GMP 认证要求，可减少洁净室维护频率。

轨道交通：在地铁隧道通风系统中，ABB NTAI05采集 CO 浓度、风速等参数，与 BAS 系统联动调节风机运行状态。其热插拔功能支持隧道内设备的不停机升级。

ABB NTAI05

相关产品

1. ABB NTAI06：16 通道模拟输入终端单元，支持热电偶和 RTD 信号直接接入，与NTAI05形成温度测量互补方案。
2. ABB NTAO05：16 通道模拟量输出终端单元，提供 4-20mA 信号驱动调节阀，与NTAI05构建完整闭环控制系统。
3. ABB NTCI05：16 通道数字量输入终端单元，支持干接点和 24V DC 信号，可扩展NTAI05的逻辑控制能力。
4. ABB IMF EC 1：模拟输入模块，需配合NTAI05实现信号调理和数字化转换，适用于高密度 I/O 需求场景。
5. ABB NASM 01：模拟从站模块，通过冗余总线与NTAI05连接，支持远程 I/O 扩展（最大距离 1km）。
6. ABB NK TU 01：I/O 模块至终端单元电缆，提供 15ft 和 20ft 规格，确保NTAI05与控制器间的可靠通信。
7. ABB S800 I/O AI810：升级版模拟输入模块，支持 HART 协议和无线传输，可替代NTAI05实现智能化改造。
8. ABB 8311：24VDC 冗余电源模块，为NTAI05提供稳定电力支持，确保冗余系统的持续运行。

安装与维护

安装前准备：
需使用扭矩扳手将模块固定于 NFTP01 端子板（扭矩值 1.5N・m），确保端子排接线牢固（推荐使用 22-16AWG 屏蔽线缆）。安装前需切断系统电源，并佩戴防静电手环避免静电损伤。建议在信号输入端串联 250Ω 电阻（4-20mA 信号）以匹配 PLC/DCS 输入阻抗。

维护建议：
定期检查模块 LED 状态指示灯，绿色常亮表示正常运行，黄色闪烁提示通道故障。每季度使用压缩空气清洁模块表面灰尘，防止积尘影响散热。每年通过 ABB Control Builder 软件进行固件升级，获取最新诊断功能和抗干扰算法。对于长期运行的系统，建议每 5 年更换一次模块以维持最佳性能。
