NI SCXI-1324 接线端子板 – 适配 SCXI-1124 模块，螺丝端子接线，工业 DAQ 系统优选！

描述

NI SCXI-1324是美国国家仪器（NI）为 SCXI（Signal Conditioning eXtensions for Instrumentation）系列模拟输入模块设计的专用接线端子板，核心定位是解决 SCXI 模块与传感器线缆的便捷、安全连接问题，作为NI SCXI-1124等模拟输入模块的配套组件，共同构成完整的工业数据采集接线链路。在 SCXI 数据采集系统中，NI SCXI-1324就像 “信号转接桥梁”—— 它通过即插式接口与 SCXI 模块直接对接，再通过 8 路螺丝端子接口连接传感器线缆，无需将线缆直接焊接或硬接在模块引脚上，既保护了模块核心引脚免受损坏，又大幅简化了线缆的拆装与维护流程。

相比通用接线端子，NI SCXI-1324针对 SCXI 模块的信号特性做了专项适配：端子布局与NI SCXI-1124等模块的信号通道精准对应，可直接匹配差分或单端信号的接线需求，避免因接线错位导致的信号干扰或模块故障。它兼容 NI 主流的 SCXI-1000、SCXI-1001 底盘环境，能与 SCXI 模块同步安装在底盘中，无需额外占用空间，无论是工业生产线的固定 DAQ 系统，还是实验室的临时测试平台，NI SCXI-1324都能稳定发挥接线辅助作用，是 SCXI 采集系统不可或缺的配套组件。

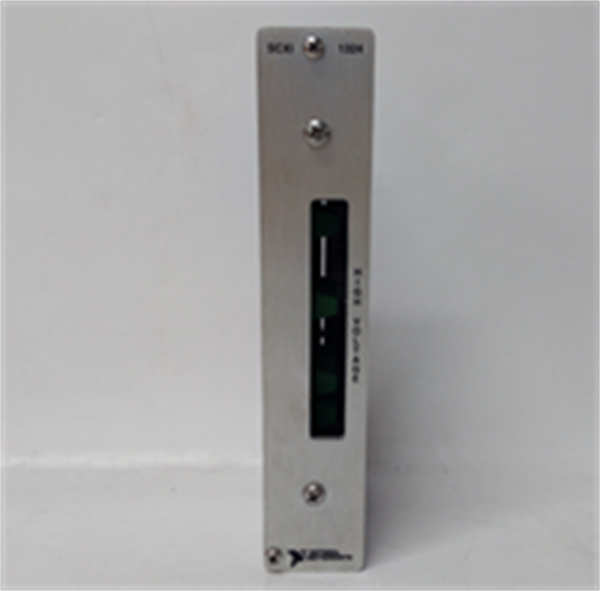

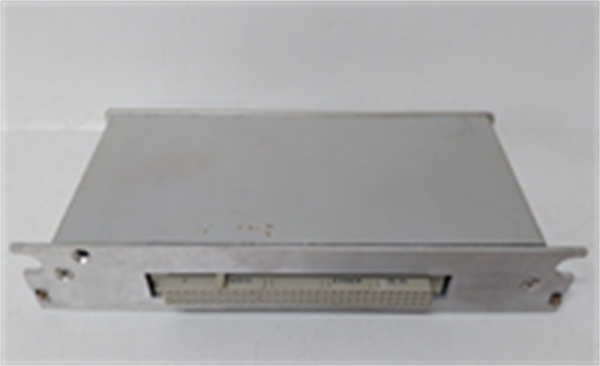

NI SCXI-1324

主要特点和优势

NI SCXI-1324最核心的优势是与 SCXI 模拟输入模块的高度适配性 —— 它专为NI SCXI-1124等模块设计，接口尺寸、端子布局与模块信号通道完全匹配，无需额外调整即可实现即插式对接，避免了通用端子板需裁剪线缆、调整引脚的麻烦，大幅提升 SCXI 系统的接线效率。8 路螺丝端子接口采用防松动设计，拧紧后线缆接触牢固，能有效防止因振动导致的接线脱落，这对工业现场的长期运行至关重要。

在模块保护与安全性上，NI SCXI-1324表现突出：它通过中间转接的方式，将传感器线缆与 SCXI 模块的核心引脚隔离，避免了接线时工具误触模块引脚导致的短路或损坏，延长了NI SCXI-1124等模块的使用寿命；同时，端子板外壳采用耐用的金属材质，具备一定的抗电磁干扰（EMI）能力，能减少外界干扰对端子处信号的影响，保障信号传输的完整性。

此外，NI SCXI-1324的接线标识清晰明了 —— 每个端子旁都标注了对应 SCXI 模块的通道编号与信号类型（如 “CH0+”“CH0-”），即使是非专业接线人员也能快速识别，降低误接风险；且端子板支持热插拔（需在模块断电状态下操作），在系统维护时，可单独拆卸端子板更换线缆，无需拆除整个 SCXI 模块，大幅缩短维护时间。这些设计细节，让NI SCXI-1324成为 SCXI 采集系统中提升接线便捷性与安全性的关键组件。

The NI SCXI-1324 stands out as a dedicated terminal block engineered for seamless integration with NI SCXI analog input modules, such as the NI SCXI-1124. Its precision-machined interface ensures plug-and-play compatibility with target SCXI modules, eliminating the need for custom wiring adjustments and significantly reducing system setup time. The 8 screw terminals feature a anti-loosening design, providing secure cable retention even in vibration-prone industrial environments—critical for maintaining reliable signal connections over long-term operation.

Constructed with durable metal housing, the NI SCXI-1324 offers enhanced electromagnetic interference (EMI) resistance, safeguarding signal integrity at the terminal connection point. By isolating sensor cables from the core pins of SCXI modules, it protects expensive module hardware from accidental damage during wiring or maintenance. Clear channel labeling (e.g., “CH0+”, “CH0-“) simplifies cable identification, minimizing wiring errors and further streamlining system deployment and troubleshooting.

NI SCXI-1324 技术规格

参数名称	参数值
产品型号	NI SCXI-1324
制造商	NI（National Instruments）
产品类型	SCXI 系列专用接线端子板
适配模块	SCXI-1124、SCXI-1125 等 SCXI 模拟输入模块
端子数量	8 路螺丝端子接口（含信号正 / 负端）
接线方式	螺丝固定（兼容 AWG 22-16 规格线缆）
安装方式	即插式对接 SCXI 模块，兼容 SCXI 底盘安装
外壳材质	镀锌钢板（防腐蚀、抗冲击）
工作温度范围	0°C – 55°C（与 SCXI 模块工作环境一致）
存储温度范围	-20°C – 70°C
兼容底盘	SCXI-1000（13 槽）、SCXI-1001（8 槽）等
尺寸（长 × 宽 × 高）	10.16 cm × 7.62 cm × 2.54 cm
重量	约 120 g
信号兼容性	支持差分信号、单端信号
防护等级	IP20（防固体异物侵入，适合室内工业环境）

应用领域

NI SCXI-1324作为 SCXI 模拟输入模块的配套端子板，其应用场景与NI SCXI-1124等模块高度绑定，广泛服务于需便捷、安全接线的工业与实验室场景。在工业过程监测领域，它常用于化工生产线的多点位压力采集 —— 比如在反应釜压力监测系统中，NI SCXI-1124模块需连接 8 路压力传感器，通过NI SCXI-1324的螺丝端子，操作人员可快速将传感器线缆固定，无需焊接，后期更换故障传感器时，只需拧松端子螺丝即可拆卸线缆，大幅缩短维护时间。

在实验室研发场景中，NI SCXI-1324是灵活调整测试链路的关键辅助组件。例如材料应力测试实验中，科研人员需频繁更换不同类型的应力传感器（适配NI SCXI-1124模块），NI SCXI-1324的即插式设计与清晰标识，能让传感器线缆快速对接模块，避免因接线错误导致的测试数据偏差；在电子设备信号测试中，也可通过该端子板连接不同测试点的信号线，保障信号稳定传输。

在汽车电子测试领域，NI SCXI-1324可辅助NI SCXI-1124模块完成发动机传感器接线 —— 如进气压力、冷却液温度传感器的线缆，通过端子板固定后，能适应测试台架的轻微振动，防止接线脱落导致的测试中断；此外，在医疗设备数据采集（如生理信号传感器接线）、航空航天部件测试（精密传感器信号转接）等领域，NI SCXI-1324也能凭借适配性与安全性，满足严苛的接线需求。

安装与维护

安装前准备：首先确认 SCXI 模块（如 SCXI-1124）与底盘已断电，防止带电操作损坏组件；检查NI SCXI-1324外观，确保端子无变形、螺丝无缺失，接口引脚无弯曲；准备好适配的传感器线缆（AWG 22-16 规格）、螺丝刀（一字 / 十字，适配端子螺丝）；确认NI SCXI-1324与待对接的 SCXI 模块型号匹配（如适配 SCXI-1124），避免型号不兼容导致无法安装。安装时，将NI SCXI-1324的接口对准 SCXI 模块的端子接口，缓慢推入直至卡扣锁定，再用螺丝（若有）固定端子板；随后将传感器线缆按端子标识（如 “CH0+” 接信号正端）接入螺丝端子，拧紧螺丝确保线缆牢固，最后检查接线是否正确，避免正负极接反。

维护建议：每 6 个月定期检查NI SCXI-1324的端子螺丝，若有松动及时拧紧，防止线缆接触不良导致信号中断；清洁端子板时需先断电，用干燥软布擦拭外壳与端子表面，禁用湿布或清洁剂，防止液体渗入影响信号；若端子出现氧化或接触不良，可使用细砂纸轻轻打磨端子表面（注意避免损伤端子），或更换端子螺丝；长期不使用时，需将NI SCXI-1324从模块上拆卸，与适配模块分开存放，存放在干燥、通风、温度 – 20°C – 70°C 的环境中，避免高温高湿导致端子氧化。
