NI SCXI-1140 | SCXI平台高压输入卡 | 关键停产硬件替换策略

描述

关键技术规格 (备件核对用)

o产品型号: SCXI-1140
o制造商: National Instruments
o所属系统: SCXI 信号调理平台
o输入通道数: 8 路差分模拟输入
o输入电压范围: ±42 V（连续）、±100 V（瞬时）
o输出电压范围: ±10 V（兼容标准 DAQ 输入）
o隔离电压: 250 Vrms（通道间及通道对背板）
o带宽: 典型值 10 kHz（-3 dB）
o增益精度: ±0.1%（典型）
o接口类型: 通过 SCSI 或专用电缆连接至 DAQ 设备（如 PCI/PXI-6071E 等）
o供电方式: 由 SCXI 机箱背板供电
o配套机箱: SCXI-1000、SCXI-1001 等系列

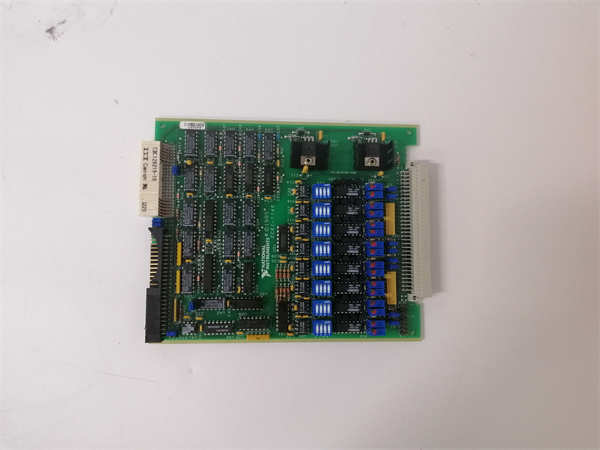

NI SCXI-1140

系统定位与停机影响

SCXI-1140 通常部署在需要安全采集高电压信号的工业或实验室环境中，例如变频器输出监测、电池组电压巡检、或电机绕组测试系统。作为前端信号调理单元，它承担着电压衰减、共模抑制和电气隔离三大关键功能。若该模块失效，不仅会导致测量数据失真，更严重的是可能因隔离失效导致高压窜入后续 DAQ 设备，造成整套数据采集系统损毁，甚至引发安全事故。在依赖连续高压监测的关键产线或实验中，其故障将直接导致系统停机。

可靠性分析与常见故障点

尽管 SCXI-1140 采用工业级设计，但因其生产年代较早（2000 年代初），长期服役后易出现典型老化问题。最常见的故障模式包括：高压电阻网络漂移导致增益误差增大、光耦或隔离放大器性能退化造成共模抑制比下降、内部电解电容干涸引发电源不稳定。此外，接线端子长期暴露在潮湿或腐蚀性环境中，易出现接触电阻增大或氧化，表现为通道读数跳变或丢失。

设计上的薄弱环节主要体现在：无自诊断功能，故障难以提前预警；模块散热依赖机箱自然对流，在密闭或高温环境中易过热；同时，其模拟前端对静电敏感，现场插拔或维护操作不当易造成永久损伤。

预防性维护建议包括：定期使用高精度电压源进行通道校准验证；检查接线端子是否紧固、有无腐蚀；确保 SCXI 机箱通风良好，避免堆叠过高阻碍散热；在系统断电状态下进行模块插拔；建立模块服役年限档案，对运行超过 10 年的单元重点监控或提前更换。

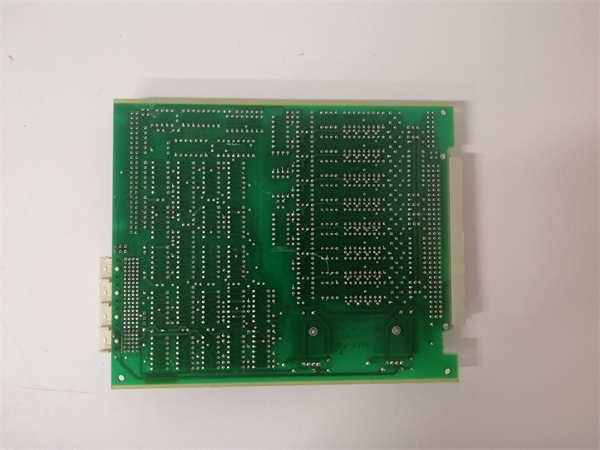

NI SCXI-1140

生命周期与迁移策略

NI 已全面终止 SCXI 平台支持，SCXI-1140 无官方替代品直接对应，继续使用面临极高风险：备件枯竭、无技术支持、与现代操作系统及驱动不兼容。当前市场几乎无可靠新件来源，二手件可靠性难以保障。

在无法立即升级系统的前提下，临时解决方案包括：储备经全通道校验的功能备件；委托专业机构进行板级维修（如更换高压电阻、隔离器件）；或在信号链前端增加外部高压分压器+通用隔离模块作为临时替代。

长期迁移路径推荐转向 PXIe 平台 + 高压输入模块 组合。例如，使用 NI PXIe-4309（配合外部高压衰减器）或第三方兼容高压 DAQ 模块（如 Dewesoft、HBM 等），并通过 NI 的 CompactDAQ + C Series 高压模块（如 NI 9229） 构建分布式采集架构。
