描述

NI SCXI-1127 是美国国家仪器（NI）推出的高压继电器矩阵 / 多路复用器模块，专为工业测试测量和自动化系统设计，可与 SCXI 机箱（如 SCXI-1000）及 DAQ 设备（如 PCI-6024E、USB-6363）配合使用，实现多路高压信号的灵活路由与切换。作为 SCXI 系列的核心模块，SCXI-1127 提供 64 个通道（通过接线盒扩展），支持 250 Vrms/30 VDC 宽电压范围，内置低热偏移继电器和 11 MHz 带宽，可适配电阻测量、高压传感器信号切换等场景，尤其适用于需要高精度、高可靠性的工业环境。

该模块采用模块化设计，支持热插拔，通过 NI-SWITCH 驱动软件和 LabVIEW 编程环境可实现多种配置模式（如 1 线、2 线、3 线、4 线复用器或矩阵开关）。其高压隔离能力有效抑制电磁干扰，确保在电机驱动、电力设备监测等强电场景中的信号完整性。SCXI-1127 已通过 CE 认证，符合工业安全标准，广泛应用于汽车动力测试、航空航天结构疲劳监测、智能电网信号采集等领域。

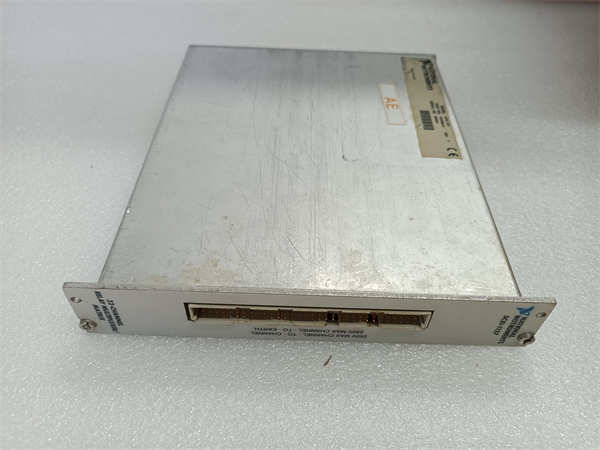

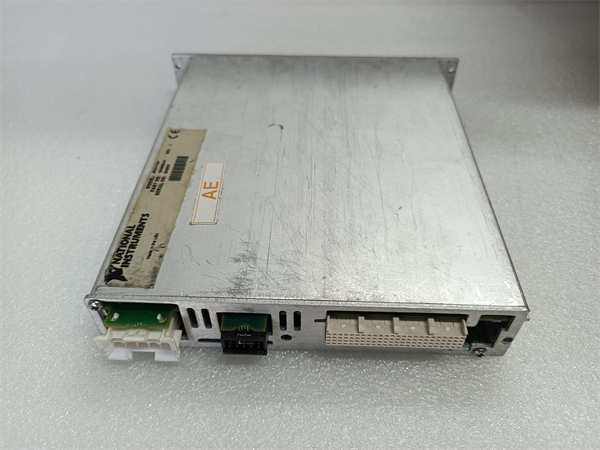

NI SCXI-1127

技术规格

参数名称	参数值
产品型号	NI SCXI-1127
制造商	美国国家仪器（NI）
产品类型	高压继电器矩阵 / 多路复用器模块
通道数	64 通道（通过接线盒扩展）
输入范围	250 Vrms（200 mA 负载）/30 VDC（1 A 负载）
带宽	11 MHz
配置模式	1 线、2 线、3 线、4 线复用器或矩阵开关
继电器类型	电枢继电器（低热偏移）
隔离等级	300 Vrms 通道间 / 通道对地
扫描速率	100 次操作 / 秒
继电器动作时间	3 ms 典型值（20°C）
校准功能	自动校准（内置 EEPROM 存储校准系数）
通信接口	通过 SCXI 机箱连接 NI DAQ 设备
工作温度	-40°C 至 + 85°C
物理尺寸	1.2 英寸 ×6.8 英寸 ×7.8 英寸（30.5 mm×172.7 mm×198.1 mm）
功耗	最大 5W（取决于配置）
兼容软件	NI-SWITCH、LabVIEW、MATLAB

主要特点和优势

多模式信号路由能力：
SCXI-1127 支持多种配置模式，例如：

1 线复用器：64 通道 1 线模式，适用于高通道数系统（如传感器阵列）。
2 线复用器：32 通道差分输入，支持热电偶、应变计等信号采集。
3 线 / 4 线模式：用于电阻测量（如 RTD、热敏电阻），消除引线电阻误差。
矩阵开关：4×8 矩阵模式，可灵活分配信号路径，实现多设备并行测试。
通过软件可配置开关，模块可在不同模式间动态切换，满足复杂测试需求。

高压信号处理与抗干扰设计：

250 Vrms 高压支持：直接接入工业现场的高压信号（如电机绕组电压、电网监测信号），避免外部衰减器。
低热偏移继电器：在低压测量中（如 mV 级应变信号），继电器热偏移极低，确保高精度数据采集。
300 Vrms 隔离：通道间及通道对地隔离有效抑制地电位差干扰，适用于多设备互联的复杂系统。

灵活扩展与系统集成：

硬件触发同步：支持与数字万用表（DMM）或示波器同步触发，实现高速信号扫描（如电机动态测试）。
菊花链扩展：通过 SCXI 机箱级联，可扩展至数百通道，构建分布式采集系统。
与 cDAQ 平台兼容：现有 SCXI 系统用户可通过升级软件，无缝迁移至 NI cDAQ-9188 等新一代平台，支持以太网通信和远程部署。

工业级可靠性与兼容性：

宽温设计：-40°C 至 + 85°C 工作范围，适应高温炉旁、冷库等极端环境。
IP54 防护：需配合 SCXI 机箱实现防尘防水溅，适合石油化工、风电等恶劣场景。
多软件支持：兼容 LabVIEW、MATLAB、Python 等开发环境，支持与 NI PXI、CompactDAQ 混合使用。

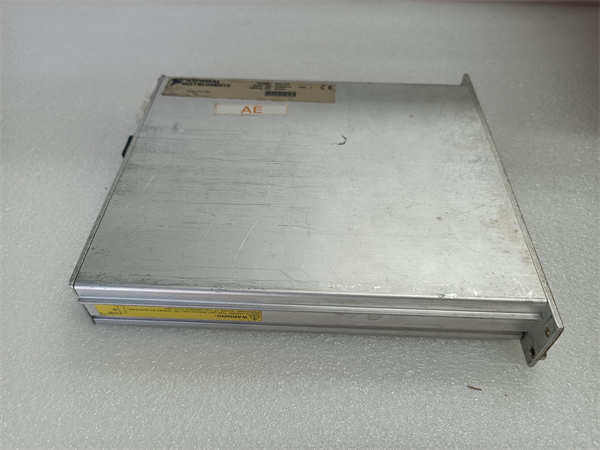

NI SCXI-1127

应用领域

汽车与航空航天测试：
在发动机台架试验中，SCXI-1127 可切换多路压力传感器信号（0~5V）和 ECU 的 PWM 电压，结合 LabVIEW 实时分析软件实现燃烧效率优化。在飞机结构疲劳测试中，其矩阵开关功能可同步监测机翼应变片（mV 级信号）和液压系统压力（0~30V），确保多物理量数据的同步性。

能源与电力监测：
在智能电网中，SCXI-1127 可切换 10kV 配电网的电压互感器（PT）输出信号（0~100V），配合 NI cDAQ-9188 机箱实现谐波分析和电能质量评估。在风电领域，该模块可切换变流器直流母线电压（0~1500V）监测通道，结合 SCXI-1520 应变模块分析叶片载荷，预测设备寿命。

工业自动化与过程控制：
在石油化工生产线中，SCXI-1127 可切换高温高压反应釜的压力变送器信号（4~20mA），通过 250Ω 电阻转换为 1~5V 电压后接入 DAQ 设备，实现实时过程监控。其快速响应特性（11 MHz 带宽）可捕捉瞬态压力波动，触发紧急停机逻辑。

科研与教育实验：
高校实验室中，SCXI-1127 常与 NI myDAQ 设备搭配，用于教学演示和学生创新项目。例如在电子电路课程中，学生可通过 LabVIEW 编程控制模块配置模式，观察不同复用器模式对信号传输的影响，加深对模拟信号路由的理解。

安装与维护

安装步骤：

将SCXI-1127插入 SCXI-1000 机箱的任意插槽，拧紧面板螺丝。
使用屏蔽电缆连接传感器信号至模块接线端子（推荐 SCXI-1331 或 SCXI-1332 接线盒），确保高压线路与低压控制线分开敷设。
通过 NI MAX 软件扫描设备，配置通道参数（如复用器模式、触发方式），测试信号通路。
若需扩展通道，通过 SCXI 菊花链电缆连接多个机箱，最多支持 8 个机箱级联。

维护建议：

每季度清洁模块散热孔，避免灰尘堆积影响性能。
每年使用 NI 提供的校准工具进行外部校准，确保精度符合出厂标准。
长期停用前，断开电源并取出模块（如需），存放于干燥环境。
若发现继电器动作时间超过 5 ms 典型值，建议更换模块或联系 NI 技术支持。
