NI SCXI-1125 是美国国家仪器（NI）推出的高精度模拟电压输入模块，专为工业测试测量和自动化系统设计，可与 NI SCXI 信号调理机箱（如 SCXI-1000）及 DAQ 设备（如 PCI-6024E、USB-6363）配合使用，实现高电压信号的隔离、放大和滤波。作为 SCXI 系列的核心模块，SCXI-1125 提供 8 个独立隔离通道，支持 ±300V 宽输入范围，内置可编程增益（1~2000 倍）和 4Hz/10kHz 低通滤波器，可适配热电偶、应变计、压力传感器等多种信号源，尤其适用于需要高共模抑制比的工业环境。
该模块采用模块化设计，支持热插拔，通过 NI-DAQmx 软件和 LabVIEW 编程环境可实现灵活配置。其 300Vrms 通道隔离能力有效抑制电磁干扰，确保在电机驱动、电力设备监测等强电场景中的测量精度。SCXI-1125 已通过 CE 认证，符合工业安全标准，广泛应用于汽车动力测试、风洞压力采集、能源设备状态监测等领域。

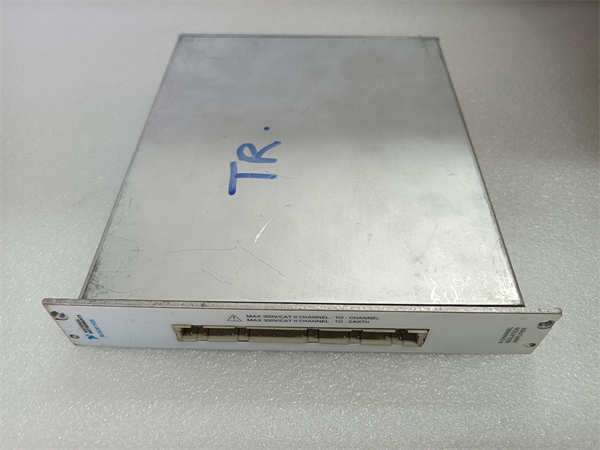

NI SCXI-1125
技术规格
| 参数名称 | 参数值 |
| 产品型号 | NI SCXI-1125 |
| 制造商 | 美国国家仪器（NI） |
| 产品类型 | 模拟电压输入模块 |
| 通道数 | 8 路差分输入（独立隔离） |
| 输入范围 | ±300V（最大持续电压） |
| 输出范围 | ±5V（可直接连接 DAQ 设备） |
| 增益范围 | 1~2000（软件可编程） |
| 滤波器 | 4Hz 或 10kHz 低通（可选） |
| 分辨率 | 16 位（取决于 DAQ 设备） |
| 隔离等级 | 300Vrms 通道间 / 通道对地 |
| 共模抑制比 | >100dB（50/60Hz） |
| 校准功能 | 自校准（内置 EEPROM 存储校准系数） |
| 通信接口 | 通过 SCXI 机箱连接 NI DAQ 设备 |
| 工作温度 | -40°C 至 + 85°C |
| 物理尺寸 | 133.4 mm × 101.6 mm × 44.5 mm |
| 功耗 | 最大 5W（取决于增益配置） |
| 兼容软件 | NI-DAQmx、LabVIEW、MATLAB |
主要特点和优势
高电压信号调理能力：
SCXI-1125 支持 ±300V 宽输入范围，可直接接入工业现场的高压传感器（如电机绕组电压、电网监测信号），避免使用外部衰减器。其动态量程调整功能（1~2000 倍增益）可匹配不同灵敏度的传感器，例如将 0~10V 的压力信号放大至 ±5V 输出，适配 DAQ 设备的输入范围。内置 4Hz/10kHz 滤波器可有效抑制高频噪声（如变频器谐波）或低频漂移（如温度波动），确保数据稳定性。
强抗干扰与隔离设计：
300Vrms 通道隔离技术可防止信号串扰和地电位差引起的测量误差，尤其适用于多设备互联的复杂系统。例如在汽车动力总成测试中，SCXI-1125 可同时采集发动机 ECU 输出电压和电机驱动信号，避免强电干扰导致的数据失真。其共模抑制比（CMRR）>100dB，在 50/60Hz 工业电网环境中仍能保持高精度测量。
灵活配置与校准管理：
通过 LabVIEW 或 NI MAX 软件可远程配置通道参数（如增益、滤波频率），支持多组预设方案快速切换。内置自校准功能可自动补偿温漂和长期使用引起的精度偏差，校准系数存储于 EEPROM 中，断电不丢失。用户还可通过 NI 提供的校准工具进行外部校准，满足 ISO 17025 等认证要求。
工业级可靠性与兼容性：
-40°C 至 + 85°C 宽温设计和 IP54 防护等级（需配合 SCXI 机箱）使其能适应高温炉旁、冷库等极端环境。支持与 NI PXI、CompactDAQ 等平台混合使用，通过菊花链连接多个 SCXI 机箱可扩展至数百通道。例如在风洞测试中，SCXI-1125 与 PXI-6527 继电器模块配合，可实现 2000Hz 的高速压力扫描和阀门控制。
应用领域
汽车与航空航天测试：
在发动机台架试验中，SCXI-1125 可采集涡轮增压器的压力传感器信号（0~5V）和 ECU 的脉宽调制（PWM）电压，结合 LabVIEW 实时分析软件实现燃烧效率优化。在飞机结构疲劳测试中，其高隔离特性可同时监测机翼应变片（mV 级信号）和液压系统压力（0~30V），确保多物理量数据的同步性。
能源与电力监测：
在智能电网中，SCXI-1125 可直接接入 10kV 配电网的电压互感器（PT）输出信号（0~100V），配合 NI cDAQ-9188 机箱实现谐波分析和电能质量评估。在风电领域，该模块可监测变流器直流母线电压（0~1500V），结合 SCXI-1520 应变模块分析叶片载荷，预测设备寿命。
工业自动化与过程控制：
在石油化工生产线中，SCXI-1125 可采集高温高压反应釜的压力变送器信号（4~20mA），通过 250Ω 电阻转换为 1~5V 电压后接入 DAQ 设备，实现实时过程监控。其快速响应特性（10kHz 滤波）可捕捉瞬态压力波动，触发紧急停机逻辑。
科研与教育实验：
高校实验室中，SCXI-1125 常与 NI myDAQ 设备搭配，用于教学演示和学生创新项目。例如在电子电路课程中，学生可通过 LabVIEW 编程控制模块增益，观察不同放大倍数对正弦波信号的影响，加深对模拟信号调理的理解。

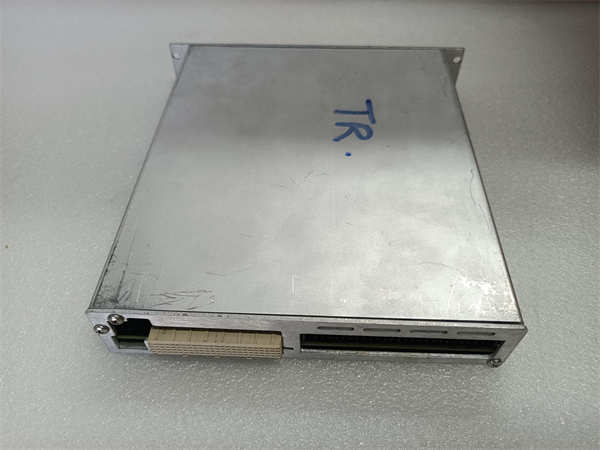

NI SCXI-1125
相关产品
- NI SCXI-1120：8 通道应变测量模块，支持 ±10V 输入，适用于结构力学测试。
- NI SCXI-1102：8 通道热电偶模块，支持 K、J、T 型热电偶，带冷端补偿。
- NI PCI-6251：16 位多功能 DAQ 卡，可与 SCXI-1125 直接连接，最高采样率 250kS/s。
- NI USB-6363：便携式 DAQ 设备，支持 SCXI 扩展，适合移动测试场景。
- NI cDAQ-9188：分布式采集机箱，支持以太网通信，可替代 SCXI-1000 实现远程部署。
- NI 9205：新一代模拟输入模块，支持 ±10V 输入，兼容 CompactDAQ 平台。
安装与维护
安装步骤：
- 将SCXI-1125插入 SCXI-1000 机箱的任意插槽，拧紧面板螺丝。
- 使用屏蔽电缆连接传感器信号至模块接线端子，确保高压线路与低压控制线分开敷设。
- 通过 NI MAX 软件扫描设备，配置通道参数（如增益、滤波频率），测试信号通路。
- 若需扩展通道，通过 SCXI 菊花链电缆连接多个机箱，最多支持 8 个机箱级联。
维护建议：
- 每季度清洁模块散热孔，避免灰尘堆积影响性能。
- 每年使用 NI 提供的校准工具进行外部校准，确保精度符合出厂标准。
- 长期停用前，断开电源并取出模块（如需），存放于干燥环境。
- 若发现测量偏差超过 ±0.1% FS，建议更换模块或联系 NI 技术支持。
