NI SCXI-1124 模拟输入模块 – 高精度信号调理，赋能工业数据采集！

描述

NI SCXI-1124是美国国家仪器（NI）推出的一款高性能模拟输入信号调理模块，隶属于 SCXI（Signal Conditioning eXtensions for Instrumentation）系列，主要用于搭配数据采集（DAQ）卡，解决工业与实验室场景中传感器微弱信号易受干扰、精度不足的问题。在自动化数据采集系统中，NI SCXI-1124扮演着 “信号优化器” 的角色 —— 它能将温度、压力、流量等传感器输出的小信号进行精准放大，同时滤除环境中的电磁噪声，再将调理后的高质量信号传输给 DAQ 卡进行数据采集，大幅提升整个系统的测量精度与稳定性。​

无论是在需要高精度监测的工业生产线，还是对信号质量要求严苛的实验室研发环境，NI SCXI-1124都能稳定发挥作用。它兼容 NI 主流的 SCXI 底盘（如 SCXI-1000、SCXI-1001），可灵活集成到现有 NI 数据采集架构中，无需大规模改造系统，降低了用户的升级成本，这也是其在工业自动化领域广受青睐的重要原因之一。​

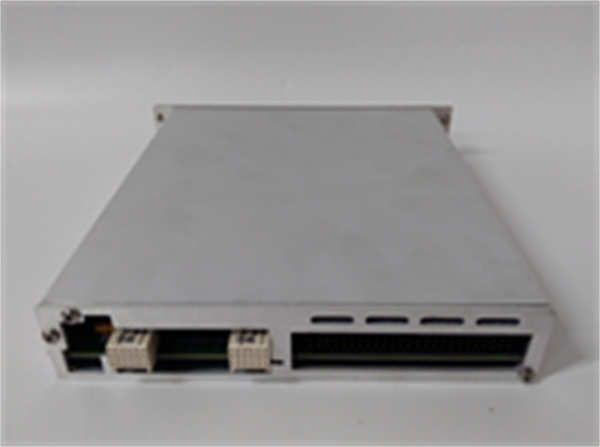

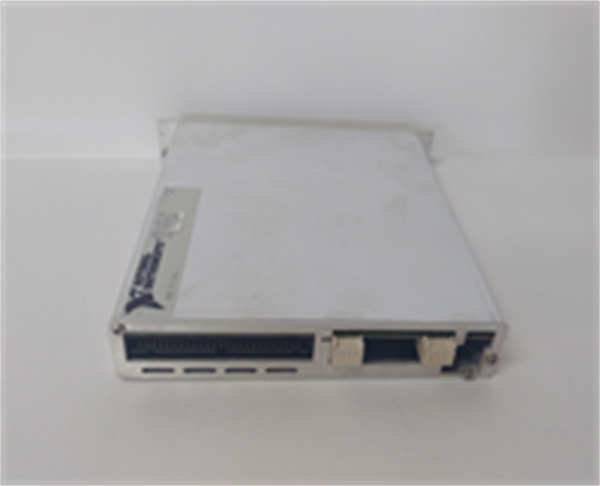

NI SCXI-1124

主要特点和优势​

NI SCXI-1124最核心的优势在于其卓越的信号调理能力，它支持 4 路差分输入或 8 路单端输入配置，能根据不同传感器的信号类型灵活切换，满足多场景使用需求。模块的增益范围可在 1-1000 之间精确调节，针对不同幅值的微弱信号（如 mV 级传感器信号），能通过合适的增益设置将信号放大到 DAQ 卡可精准采集的范围，有效避免了因信号过弱导致的测量误差。​

在抗干扰性能上，NI SCXI-1124表现突出，其共模抑制比（CMRR）最高可达 120dB，能有效抑制工业现场常见的共模噪声（如电网干扰、设备电磁辐射），确保信号的完整性。同时，模块采用工业级设计，工作温度范围覆盖 0-55℃，能适应大多数工业环境的温度波动，且具备一定的抗振动、抗冲击能力，长期运行稳定性强。​

此外，NI SCXI-1124支持即插即用（Plug-and-Play）功能，搭配 NI 的 Measurement & Automation Explorer（MAX）软件，可快速完成模块的识别、参数配置与自检，无需复杂的手动调试，极大提升了系统搭建效率。同时，它与 NI 的 LabVIEW 软件深度兼容，用户可通过图形化编程快速开发数据采集与分析程序，降低了软件开发门槛，尤其适合非专业编程人员使用。​

The NI SCXI-1124 stands out for its exceptional signal conditioning performance, making it a cornerstone in high-precision data acquisition (DAQ) systems. Its adjustable gain range of 1 to 1000 allows for precise amplification of weak sensor signals (e.g., mV-level outputs), ensuring that even subtle signal variations are accurately captured by DAQ devices. With a high common-mode rejection ratio (CMRR) of up to 120 dB, it effectively mitigates common-mode noise from industrial environments, such as power grid interference and electromagnetic radiation, safeguarding signal integrity.​

Designed for industrial robustness, the NI SCXI-1124 operates reliably within a temperature range of 0-55°C, withstanding temperature fluctuations and moderate vibration in harsh industrial settings. Its compatibility with NI SCXI chassis (e.g., SCXI-1000, SCXI-1001) and seamless integration with NI software tools like LabVIEW and MAX simplifies system setup and programming, enabling users to quickly deploy high-performance data acquisition solutions without extensive technical expertise.​

NI SCXI-1124 技术规格​

​

​

应用领域​

NI SCXI-1124凭借其高精度信号调理能力和广泛的兼容性，在多个领域都有重要应用。在工业过程监测领域，它常被用于温度、压力、流量等参数的采集 —— 比如在化工生产线上，热电偶或压力传感器输出的微弱信号，经过NI SCXI-1124的放大与滤波后，能更精准地传输给 DAQ 系统，帮助操作人员实时掌握生产过程状态，避免因测量误差导致的生产事故。​

在实验室研发场景中，NI SCXI-1124也是科研人员的得力工具。例如在材料测试实验中，应力传感器输出的微小信号需要经过调理才能被准确采集，NI SCXI-1124的可调增益功能可根据信号幅值灵活设置，搭配 LabVIEW 软件还能快速实现数据的实时分析与可视化，大幅提升实验效率。​

在汽车电子测试领域，NI SCXI-1124可用于发动机参数监测 —— 如进气压力、冷却液温度等传感器信号的调理，帮助测试人员准确获取发动机运行数据，优化发动机性能。此外，在医疗设备数据采集（如生理信号调理，如心电、血压信号）、航空航天测试（精密仪器信号处理）等领域，NI SCXI-1124也能凭借其稳定的性能，满足高精度数据采集需求。​

相关产品​

1. NI SCXI-1125：与NI SCXI-1124同属 SCXI 系列模拟输入模块，通道数为 8 路差分 / 16 路单端，比NI SCXI-1124多一倍通道，适合高通道数信号采集场景，增益范围同样为 1-1000。​
2. NI SCXI-1102：16 路模拟输入信号调理模块，增益固定为 1，无需调节，适合信号幅值较大（无需放大）且需要多通道采集的场景，与NI SCXI-1124的可调增益形成互补。​
3. NI SCXI-1122：4 路模拟输入模块，具备过压保护功能（最大耐受 ±300 V 输入），比NI SCXI-1124更适合存在过压风险的恶劣工业环境，增益范围 1-1000。​
4. NI SCXI-1000：13 槽 SCXI 底盘，是NI SCXI-1124的配套安装载体，可同时容纳多个 SCXI 模块（如信号调理模块、开关模块），为模块提供电源与通信接口。​
5. NI SCXI-1001：8 槽小型化 SCXI 底盘，相比 SCXI-1000 体积更小，适合空间有限的场景，同样兼容NI SCXI-1124，满足小型化数据采集系统需求。​
6. NI PCI-6221：PCI 总线 DAQ 卡，可与NI SCXI-1124配套使用，接收调理后的模拟信号并完成数据采集，具备 16 位分辨率、16 路模拟输入，适合桌面式数据采集系统。​
7. NI USB-6210：USB 接口 DAQ 设备，便携性强，可与NI SCXI-1124搭配组成移动数据采集系统，适合现场测试或无法安装 PCI 卡的场景。​
8. NI SCXI-1324：NI SCXI-1124专用接线端子板，提供螺丝端子接口，方便传感器线缆的连接与拆卸，避免直接焊接线缆对模块造成损坏。​

安装与维护​

安装前准备：首先确认 SCXI 底盘（如 SCXI-1000）已断电，避免带电操作损坏模块；检查NI SCXI-1124模块外观，确保无引脚弯曲、外壳破损等情况；准备好配套的接线端子板（如 SCXI-1324）与螺丝刀等工具；若系统首次搭建，需提前在电脑上安装 NI MAX 与 LabVIEW 软件，确保软件版本与模块兼容。安装时，将NI SCXI-1124模块的定位槽对准底盘插槽的导轨，缓慢推入直至模块侧面的卡扣锁定，再用螺丝固定模块（若底盘有固定孔）；随后将接线端子板与模块连接，根据传感器类型（差分 / 单端）连接线缆，最后检查接线是否正确，避免正负极接反或短路。​

维护建议：定期（每 6 个月）检查NI SCXI-1124模块与底盘的连接是否松动，若有松动需及时拧紧，防止接触不良导致信号中断；清洁模块时，需先断电，用干燥的软布擦拭外壳灰尘，避免使用湿布或腐蚀性清洁剂，防止液体进入模块内部；若模块出现信号异常（如采集数据波动过大），可先通过 NI MAX 软件进行自检，排查是否为参数配置错误，再检查接线与传感器状态，若仍无法解决，可联系技术支持进行维修；长期不使用时，需将NI SCXI-1124从底盘中取出，存放在干燥、通风、温度 – 20°C – 70°C 的环境中，避免高温高湿或阳光直射。
