Description

NI SCXI-1102B 是美国国家仪器SCXI系列中的高性能信号调理模块，在工业测量和数据采集系统中承担着关键的前端信号处理任务。作为32通道差分模拟输入模块，NI SCXI-1102B 能够对各种传感器信号进行调理和放大，确保测量数据的准确性和可靠性。在实际应用中，NI SCXI-1102B 通过其优异的信号处理性能和灵活的配置能力，为复杂的工业测量需求提供了理想的解决方案。

该模块采用精密的模拟电路设计，每个通道都配有独立的可编程增益放大器（PGA），支持从1到1000的增益设置。NI SCXI-1102B 具有出色的抗干扰能力，其差分输入结构能有效抑制共模噪声，确保在恶劣工业环境下的测量精度。模块化的设计使其可以方便地安装在SCXI机箱中，通过SCXI总线与数据采集设备进行高速数据交换。

在测量系统架构中，NI SCXI-1102B 通常作为传感器与数据采集设备之间的接口，为各种类型的传感器提供适当的信号调理。模块支持多种传感器类型，包括热电偶、RTD、应变片等，其灵活的配置能力使其能够适应不同的测量需求。

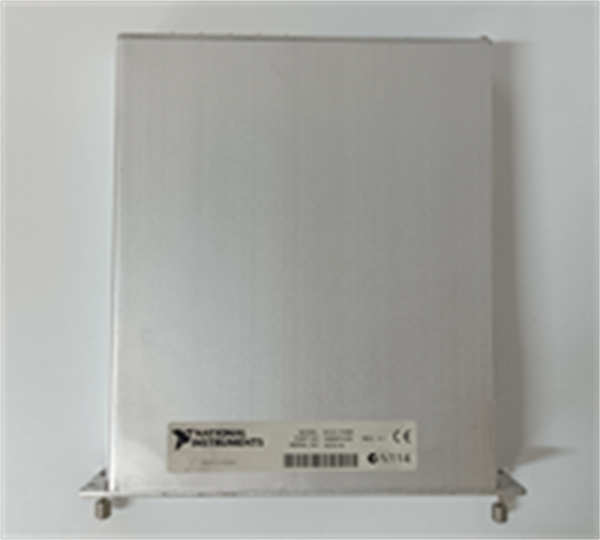

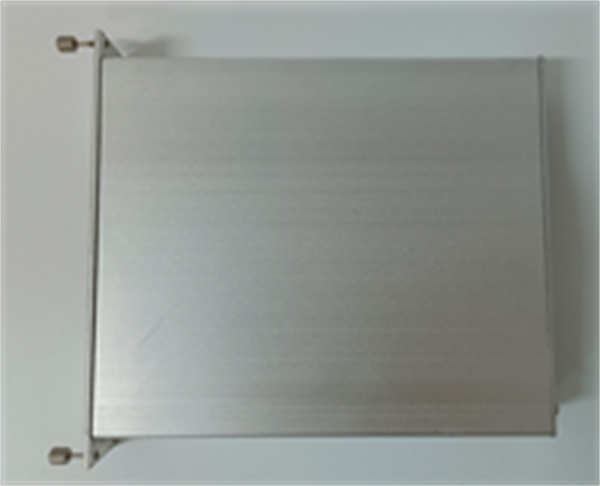

NI SCXI-1102B

主要特点和优势

高精度的信号调理能力是NI SCXI-1102B 的核心优势。模块采用精密的仪用放大器设计，具有极高的输入阻抗和共模抑制比（CMRR＞100dB）。其可编程增益放大器支持精细的增益设置，增益精度达到0.02%，确保了测量信号的高保真度放大和处理。

灵活的配置能力满足多样化测量需求。每个通道可以独立配置增益和输入范围，支持从±0.05V到±10V的多种输入范围选择。NI SCXI-1102B 还提供可配置的抗混叠滤波器，可以根据采样率自动调整截止频率，有效防止信号混叠。

可靠的系统集成简化了工程实施。模块支持热插拔功能，可以在系统运行过程中进行模块更换。其与NI LabVIEW软件的无缝集成，大大简化了系统配置和数据处理过程，提高了工程效率。

The NI SCXI-1102B signal conditioning module incorporates precision analog design and advanced signal processing technology to deliver accurate and reliable performance in demanding measurement applications. Its high channel density and programmable gain capabilities provide exceptional flexibility for multi-channel measurement systems, while the module’s robust construction ensures reliable operation in industrial environments.

With seamless integration into the NI measurement platform and comprehensive software support, the SCXI-1102B simplifies system configuration and data acquisition tasks. The module’s high-impedance inputs and excellent common-mode rejection ratio guarantee signal integrity, making it an ideal solution for precision measurement applications across various industries.

技术规格

参数名称	参数值
产品型号	NI SCXI-1102B
制造商	美国国家仪器（National Instruments）
产品类型	信号调理模块
通道数量	32通道差分输入
输入范围	±0.05V至±10V（可编程）
增益范围	1, 2, 5, 10, 20, 50, 100, 200, 500, 1000
增益精度	±0.02%
输入阻抗	10GΩ差分
CMRR	>100dB（DC to 60Hz）
最大采样率	333kS/s（ aggregate）
工作温度	0°C至+50°C
存储温度	-40°C至+85°C
电源要求	+5VDC（来自SCXI机箱）
连接方式	SCXI-1322终端块
认证标准	CE, UL, cUL

应用领域

在工业自动化领域，NI SCXI-1102B 广泛应用于生产线测试和质量控制系统中。模块的高通道密度和多信号类型支持能力，使其能够同时处理多种传感器信号，大大提高了测试效率。多个项目运行经验表明，NI SCXI-1102B 的稳定性和精度为生产质量控制提供了可靠的数据支持。

在科研实验领域，NI SCXI-1102B 被用于各种精密测量实验中。模块的低噪声特性和高共模抑制比，确保了微弱信号的准确测量。用户反馈显示，该模块的性能显著提高了实验数据的可信度。

在设备监测领域，NI SCXI-1102B 常用于机械设备的振动和温度监测。模块的坚固设计和抗干扰能力，使其能够适应工业现场的恶劣环境。实际应用证明，该模块是设备状态监测的理想选择。

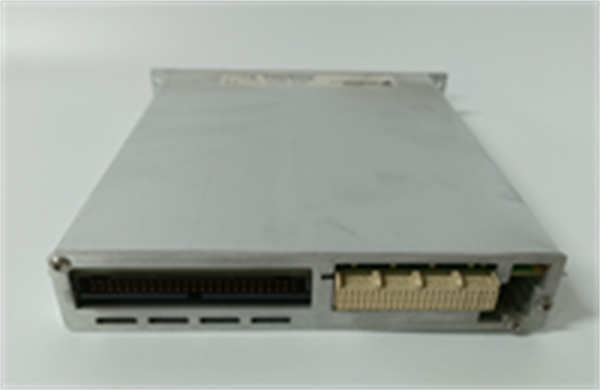

NI SCXI-1102B

安装与维护

安装前准备：在安装NI SCXI-1102B 前，需要确认SCXI机箱的兼容性和供电能力。检查机箱插槽位置，确保安装空间充足。准备好适当的安装工具和信号连接线缆。建议在安装前阅读产品手册，了解具体的安装要求和配置方法。

维护建议：日常维护主要包括定期检查模块运行状态和信号连接质量。建议每半年进行一次系统自校准，确保测量精度。当出现信号异常时，应首先检查传感器连接和接地情况，然后通过诊断工具检查模块状态。
