NI SCXI-1000 信号调理底座 – 实验室/工业级标准，稳定可靠，别再将就了！

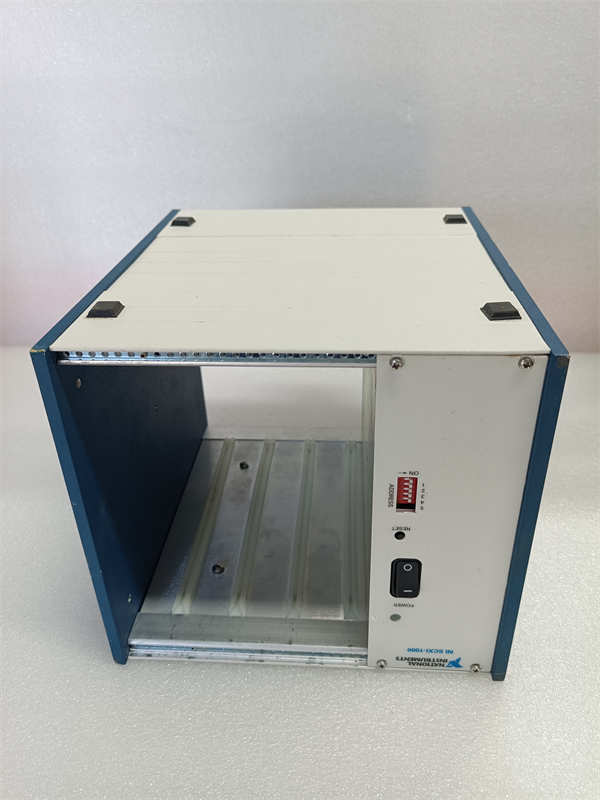

NI SCXI-1000 是美国国家仪器（NI）推出的信号调理机箱，专为工业测试测量和自动化系统设计，可与 NI 数据采集（DAQ）设备配合使用，实现高精度传感器信号的调理与采集。作为 SCXI（Signal Conditioning eXtension for Instruments）系列的核心产品，SCXI-1000 提供 4 个模块化插槽，支持多种 SCXI 信号调理模块（如模拟输入、数字 I/O、热电偶测量等），可将原始传感器信号（如应变、温度、振动）放大、滤波、隔离后传输至 DAQ 设备，确保数据采集的准确性和可靠性。

分类：

描述

NI SCXI-1000 是美国国家仪器（NI）推出的信号调理机箱，专为工业测试测量和自动化系统设计，可与 NI 数据采集（DAQ）设备配合使用，实现高精度传感器信号的调理与采集。作为 SCXI（Signal Conditioning eXtension for Instruments）系列的核心产品，SCXI-1000 提供 4 个模块化插槽，支持多种 SCXI 信号调理模块（如模拟输入、数字 I/O、热电偶测量等），可将原始传感器信号（如应变、温度、振动）放大、滤波、隔离后传输至 DAQ 设备，确保数据采集的准确性和可靠性。



该机箱采用工业级设计，支持 – 40°C 至 + 85°C 宽温运行和 IP54 防护等级，适用于汽车制造、航空航天、能源电力等恶劣环境。其模块化架构允许灵活扩展通道数，通过菊花链连接最多可串联 8 个机箱，满足多通道复杂系统的需求。SCXI-1000 兼容 NI-DAQmx 软件和 LabVIEW 图形化编程环境，可快速实现数据采集、分析与控制的全流程开发。

NI SCXI-1000

NI SCXI-1000

技术规格

参数名称 参数值
产品型号 NI SCXI-1000
制造商 美国国家仪器（NI）
产品类型 信号调理机箱
插槽数量 4 个（支持 SCXI 模块热插拔）
电源输入 100-240 VAC（自动适配全球电压）
功耗 最大 50 W（取决于模块配置）
工作温度 -40°C 至 + 85°C
存储温度 -55°C 至 + 100°C
防护等级 IP54（防尘防水溅）
物理尺寸 482.6 mm × 133.4 mm × 284.5 mm（19 英寸机架安装）
重量 约 6.8 kg
通信接口 通过 NI DAQ 设备（如 PCI-6251、USB-6363）连接计算机
扩展能力 支持菊花链串联 8 个机箱，总通道数可达数百路
兼容软件 NI-DAQmx、LabVIEW、LabWindows/CVI

主要特点和优势

模块化信号调理：
SCXI-1000 支持多种 SCXI 模块，包括：



  • SCXI-1120：8 通道应变测量模块，精度 ±0.05%
  • SCXI-1102：8 通道热电偶输入模块，支持 K、J、T 等多种类型
  • SCXI-1303：高密度接线端子模块，简化传感器布线
  • SCXI-1581：RTD 温度测量模块，分辨率达 0.01°C
    通过混合搭配模块，可同时处理模拟量、数字量、温度、应变等多类型信号，满足复杂测试场景需求。



高可靠性与抗干扰设计：
机箱内部采用电磁屏蔽和信号隔离技术，有效抑制外部干扰。支持热插拔功能，允许在系统运行时更换模块而不中断数据采集。内置过压保护和自诊断功能，可实时监测模块状态并通过 LED 指示灯显示异常，降低维护成本。



灵活扩展与系统集成：
通过菊花链连接多个 SCXI-1000 机箱，可构建大规模分布式采集系统。支持与 NI PXI、CompactDAQ 等平台混合使用，适应不同预算和性能需求。配合 LabVIEW 软件，可快速开发自定义测试界面和数据分析算法，实现从信号采集到报告生成的全流程自动化。



宽环境适应性：
IP54 防护等级和宽温设计使其能在粉尘、油污、高低温等工业环境中稳定运行。电源输入支持全球电压范围（100-240 VAC），无需额外电源适配器，适合跨国项目部署。

应用领域

汽车与航空航天测试：
在汽车动力总成测试中，SCXI-1000 可同步采集发动机振动、变速箱扭矩、传感器温度等信号，结合 LabVIEW 实时分析软件实现故障诊断和性能优化。在航空航天领域，其高可靠性设计可用于飞机结构疲劳测试和飞行数据记录。



工业自动化与过程控制：
在石油化工生产线中，通过 SCXI-1102 模块采集压力、流量传感器信号，配合 NI CompactDAQ 控制器实现实时过程监控与闭环控制。在智能工厂中，可连接 PLC 和机器人系统，构建柔性制造生产线。



能源与电力监测：
用于风电、光伏电站的设备状态监测，通过 SCXI-1120 模块测量叶片应变和轴承振动，结合历史数据分析预测设备寿命。在电网监测中，可同步采集多路电压、电流信号，实现电能质量分析和故障定位。



科研与教育实验：
在高校实验室中，SCXI-1000 常与 NI myDAQ 设备搭配，用于教学演示和学生创新项目。其开放的编程接口支持 MATLAB、Python 等第三方软件，便于科研人员快速验证算法。

NI SCXI-1000

NI SCXI-1000

相关产品

  1. NI SCXI-1120：8 通道应变测量模块，适用于结构力学测试。
  2. NI SCXI-1102：8 通道热电偶模块，支持高精度温度测量。
  3. NI PCI-6251：多功能 DAQ 卡，可与 SCXI-1000 直接连接。
  4. NI USB-6363：便携式 DAQ 设备，适合移动测试场景。
  5. NI LabVIEW：图形化编程软件，提供 SCXI 模块即插即用驱动支持。
  6. NI cDAQ-9188：新一代分布式采集机箱，兼容 SCXI 模块，支持以太网通信。

安装与维护

安装步骤：



  1. 将 SCXI-1000 固定在 19 英寸机架上，确保通风良好。
  2. 插入所需 SCXI 模块，拧紧面板螺丝。
  3. 使用屏蔽电缆连接传感器与模块接线端子。
  4. 通过 NI MAX 软件配置模块参数，测试信号通路。



维护建议：



  • 每季度清洁机箱散热孔，避免灰尘堆积影响散热。
  • 每年检查模块接线端子，确保连接牢固无氧化。
  • 定期更新 NI-DAQmx 驱动和 LabVIEW 软件，获取最新功能和 bug 修复。
  • 长期停用前，建议取出电池（如模块内置）并断开电源。
