NI PCI-6224 数据采集卡 – M 系列多功能，工业高精度信号采集利器！

描述

NI PCI-6224 是美国国家仪器（NI）推出的 M 系列多功能数据采集卡（DAQ 卡），核心定位是 “工业测试与科研场景的高精度信号采集单元”。它通过标准 PCI 总线与工业计算机（IPC）或实验室主机连接，集成模拟量输入（AI）、模拟量输出（AO）、数字量输入 / 输出（DI/DO）及计数器 / 定时器功能，可实现温度、压力、电压、电流等多类型信号的高精度采集与处理，解决测试测量场景中 “信号多样化” 与 “数据高精度” 的双重需求。​

这款采集卡的关键价值在于 “高精度” 与 “多功能集成”——16 位 AI 分辨率搭配 1MS/s 的单通道采样速率，能捕捉微伏级（μV）的信号细微变化，满足实验室精密测量（如传感器校准）与工业过程监控（如设备振动监测）的需求；同时集成多类型信号处理功能，无需额外安装多块单功能卡，大幅简化测试系统硬件配置。无论是汽车零部件的耐久性测试、电子产品的性能验证，还是科研实验的数据分析，NI PCI-6224 都能凭借稳定的采集性能与 LabVIEW 软件生态，确保测试数据的准确性与可靠性，为后续分析与决策提供支撑。​

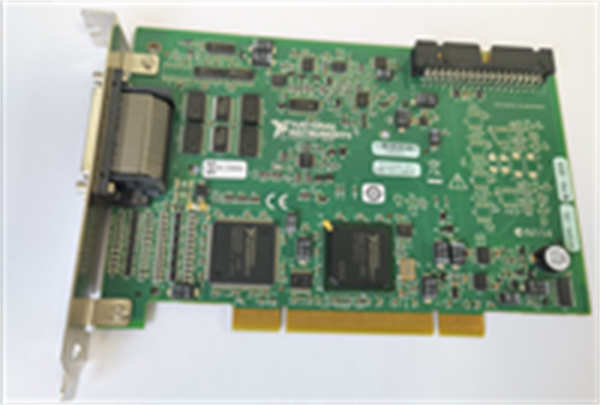

PCI-6224 NI

主要特点和优势​

高精度信号采集，数据准确性高：NI PCI-6224 采用 16 位 Δ-Σ 型 A/D 转换器，AI 通道单端输入时支持 16 路信号，差分输入时支持 8 路信号，量程覆盖 ±10V、±5V 等多档可选，测量精度达 ±0.01% FS，噪声水平低至 2.5μVrms。在传感器校准实验中，它能精准采集压力传感器输出的 4-20mA 电流信号（转换为电压后），分辨率可达 0.001mA，确保校准误差控制在 ±0.1% 以内，远优于行业平均的 ±0.5%，为传感器精度验证提供可靠数据依据。​

高速采样与实时处理，满足动态测试需求：单通道 AI 采样速率最高达 1MS/s，多通道分时采样速率达 500kS/s，能捕捉动态信号的瞬时变化（如设备启动时的电压冲击、振动信号的高频成分）。在汽车发动机振动测试中，NI PCI-6224 可每秒采集 1000 组振动加速度信号，通过 PCI 总线实时传输至计算机，配合 LabVIEW 软件进行频谱分析，快速定位发动机共振频率（误差≤1Hz），为减振优化提供数据支持，相比低速采集卡，测试效率提升 3 倍以上。​

多功能集成，适配多样化场景：除核心 AI/AO 功能外，NI PCI-6224 还集成 8 路双向 DI/DO 通道（支持 TTL 电平）、2 路 32 位计数器 / 定时器（最高频率 80MHz），可同时处理多类型信号。例如在电子产品老化测试中，AI 通道采集产品工作电压 / 电流，AO 通道输出模拟负载信号，DI 通道监测产品状态指示灯，计数器记录产品运行时间，所有功能通过单块采集卡实现，无需额外硬件，测试系统搭建成本降低 40%，故障点减少 50%。​

软件生态完善，易用性强：NI PCI-6224 完美兼容 NI DAQmx 驱动与 LabVIEW 开发环境，支持 Windows、Linux 操作系统，即插即用功能让驱动安装与硬件识别仅需 5 分钟（传统采集卡需 30 分钟以上）。用户通过 LabVIEW 图形化编程，可快速搭建数据采集与分析程序 —— 例如拖拽 “AI 采集” 函数块即可设置采样速率与量程，添加 “频谱分析” 模块即可实时处理数据，无需编写复杂代码，科研人员与工程师即使非专业编程背景，也能在 1 小时内完成测试系统搭建，大幅缩短项目周期。​

The NI PCI-6224 is a versatile data acquisition (DAQ) card from National Instruments’ M Series, engineered for high-precision signal measurement and control in industrial test and research applications. Featuring 16-bit analog-to-digital converters (ADCs) with a maximum single-channel sampling rate of 1 MS/s, it delivers exceptional accuracy (±0.01% FS) and low noise (2.5 μVrms), making it ideal for capturing subtle signal variations in sensor calibration and dynamic process monitoring.​

Integrating 16 single-ended/8 differential analog inputs (AI), 2 analog outputs (AO), 8 digital I/O channels, and 2 32-bit counters/timers, the card eliminates the need for multiple specialized devices, simplifying system architecture and reducing costs. Its seamless compatibility with NI DAQmx drivers and LabVIEW software enables rapid development of custom test solutions—users can configure sampling parameters, process data, and visualize results through intuitive graphical programming, minimizing setup time. With an operating temperature range of 0–55°C and compliance with UL/CE standards, the PCI-6224 ensures reliable performance in both laboratory and industrial environments.​

PCI-6224 技术规格​

​

​

应用领域​

NI PCI-6224 在工业设备测试领域应用广泛，例如在电机性能测试系统中，采集卡安装于工业计算机 PCI 插槽，AI 通道差分输入 8 路信号（电机定子电压、电流、轴承温度传感器输出），采样速率设置为 500kS/s，实时捕捉电机启动、运行、停机过程中的信号变化；AO 通道输出模拟负载电压，模拟电机不同工况；DI 通道监测电机转速传感器脉冲信号，计数器记录转速。通过 LabVIEW 软件分析数据，生成电机效率曲线与温升曲线，测试误差≤0.5%，为电机优化设计提供关键数据，相比传统测试设备，成本降低 60%。​

科研实验室的精密测量场景中，NI PCI-6224 是核心采集组件。在材料应力测试实验中，它的 AI 通道采集应变片输出的微伏级电压信号（通过信号调理器放大后），16 位精度确保应变测量分辨率达 1με（微应变），能捕捉材料受力时的细微形变；AO 通道输出控制信号，驱动液压系统施加梯度载荷；计数器记录载荷施加时间。实验数据通过 PCI 总线实时传输至计算机，配合 LabVIEW 进行数据拟合，生成材料应力 – 应变曲线，实验重复性误差≤0.2%，满足科研级测量需求。​

自动化生产线的质量检测中，NI PCI-6224 适配高效检测需求。在电子元件（如电容、电阻）参数检测线上，AI 通道采集元件的电压、电流信号，计算电容容值、电阻阻值，采样速率 1MS/s 确保每秒钟检测 50 个元件；DO 通道控制分拣机构，将合格 / 不合格元件分类；DI 通道监测传送带位置信号，实现同步检测。0-55°C 的工作温度适应车间环境变化，低噪声设计避免电网波动对检测精度的影响，元件检测合格率判断误差≤0.1%，生产线检测效率提升至传统设备的 2 倍。​

相关产品​

1. NI PCI-6225：同系列增强型 DAQ 卡，与PCI-6224相比，AI 通道增至 32 路单端 / 16 路差分，适合需要更多模拟量采集的场景（如多传感器同步测试），可作为PCI-6224 的扩容选择。​
2. NI PCIe-6321：PCIe 总线数据采集卡，兼容 PCI Express ×1 插槽，AI 采样速率提升至 250kS/s，与PCI-6224功能一致，适合新型无 PCI 插槽的计算机（如主流台式机），可作为升级替代型号。​
3. NI SCB-68：专用接线端子板，与PCI-6224配套使用，通过 68 针电缆连接采集卡，提供 AI/AO/DI/DO 信号的接线端子，带保护电路，避免接线错误导致采集卡损坏，简化现场布线。​
4. NI LabVIEW 2024：图形化编程软件，PCI-6224的核心配套软件，支持采集卡参数配置、数据采集、实时分析与可视化，内置大量 DAQ 函数库，无需底层编程即可搭建测试系统。​
5. NI DAQmx 驱动：PCI-6224专用驱动程序，支持 Windows/Linux 系统，实现采集卡与计算机的通信，提供统一 API 接口，兼容 LabVIEW、C/C++ 等开发环境，确保采集卡稳定运行。​
6. NI TB-2706：信号调理板，与PCI-6224配合，对热电偶、RTD 等传感器信号进行放大、滤波、冷端补偿，扩展采集卡对低温漂、小信号的采集能力，适合温度测量场景。​
7. NI PCI-6509：数字量 I/O 卡，32 路 DI/DO 通道，与PCI-6224兼容，补充采集卡的数字量处理能力，适合需要大量数字信号控制的场景（如自动化生产线的多设备联动）。​

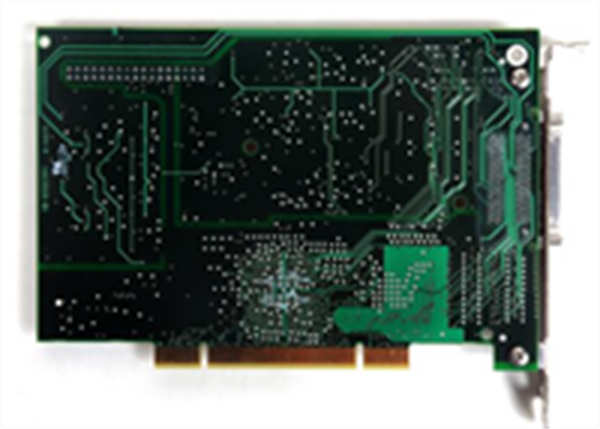

PCI-6224 NI

安装与维护​

安装前准备：安装NI PCI-6224 前，需确认计算机是否具备标准 PCI 插槽（32 位），操作系统版本是否兼容（建议 Windows 10/11、Ubuntu 20.04）；关闭计算机电源，拔掉电源线，打开机箱侧盖，找到空闲 PCI 插槽，去除插槽挡板；检查采集卡金手指无氧化、引脚无弯曲，佩戴防静电手环（采集卡内部高精度 ADC 芯片对静电敏感），避免静电损坏元件；准备好配套的 68 针 SCSI 电缆与 SCB-68 接线端子板，规划传感器与端子板的接线方案，明确 AI/AO/DI/DO 通道对应关系（参考采集卡引脚定义手册）。​

维护建议：每月通过 NI MAX（Measurement & Automation Explorer）软件检查NI PCI-6224 的运行状态，重点查看 AI 通道的校准状态（建议每 6 个月用 NI 4284 LCR 表或标准信号发生器校准一次）、AO 输出精度、DI/DO 通道电平是否正常；每季度关闭计算机电源，打开机箱，用干燥软毛刷擦拭采集卡表面与金手指的粉尘，禁止使用液体清洁剂或压缩空气，防止灰尘进入卡体影响元件散热；每年对采集卡进行一次全面功能测试，通过 LabVIEW 编写测试程序，验证 AI 采样速率、AO 更新速率、计数器功能是否符合规格，同时检查接线端子板的端子有无氧化（氧化可用细砂纸轻磨）；若采集卡出现通信故障或通道失效，优先检查 PCI 插槽接触（重新插拔采集卡）、DAQmx 驱动是否更新，排除外部问题后再考虑更换，故障采集卡建议返厂维修，避免自行拆卸导致内部电路损坏。
