关键技术规格
- 产品型号: GPIB-140A
- 制造商: National Instruments
- 所属系统: NI GPIB 仪器控制平台
- 总线接口: 32-bit/33 MHz PCI（5 V signaling）
- GPIB 标准: 完全符合 IEEE 488.1 和 IEEE 488.2
- 数据传输速率: 高达 1.5 MB/s（HS488 模式）
- 控制能力: 可作为系统控制器（Controller）、讲者（Talker）或听者（Listener）
- 连接器类型: 24-pin IEEE 488（带屏蔽外壳）
- 驱动支持: NI-488.2（需特定版本，如 v2.x–v17.x）
- 兼容操作系统: Windows XP/7（32位），部分支持 Windows 10（需兼容模式）；不支持现代 64 位 Linux 或 macOS 原生驱动
- 物理尺寸: 标准半长 PCI 卡（约 17 cm）
- 工作温度: 0°C 至 +50°C

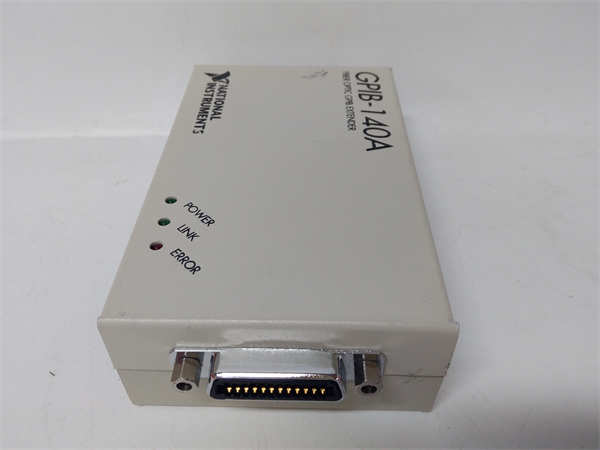

NI GPIB-140A
系统定位与停机影响
GPIB-140A 广泛部署于2000年代至2010年代初的自动测试设备（ATE）、半导体验证平台、计量校准实验室及高校科研装置中。它使工业 PC 能够通过 LabVIEW、TestStand 或自定义程序自动控制多台 GPIB 仪器（如 Agilent 示波器、Keithley 源表、Rohde & Schwarz 信号发生器）。若该卡失效且无可用备件，将导致整个测试序列中断，无法自动采集数据或执行校准流程，迫使操作人员转为手动测试，大幅降低效率并引入人为误差。在高吞吐量产线或认证实验室中，此类故障可直接造成交付延迟或合规性风险。
可靠性分析与常见故障点
尽管 GPIB-140A 设计稳健，但作为服役超过10–15年的 PCI 卡，已进入高故障率阶段。常见故障模式包括：PCI 金手指氧化或插槽接触不良，导致系统无法识别设备；GPIB 收发器芯片（如 NAT9914 兼容器件）因静电或过压击穿，表现为通信超时或总线锁定；板载稳压电路电容老化，引起供电不稳；以及 PCB 分层或焊点开裂（尤其在频繁插拔或振动环境中）。
其设计薄弱环节在于依赖 5 V PCI 信号环境，而现代主板普遍取消 5 V PCI 插槽，导致硬件平台迁移困难。此外，驱动程序对操作系统版本高度敏感，在 Windows 10/11 上常出现兼容性问题，即使硬件完好也无法正常工作。
作为维保人员，应重点执行以下预防性措施：定期清洁 PCI 金手指与主板插槽；检查 GPIB 电缆屏蔽层完整性及接地；在系统 BIOS 中确认 PCI 插槽供电正常；备份当前可用的 NI-488.2 驱动版本及注册表配置；对关键测试站配置备用工控机（保留 Windows 7 32 位环境）以应对突发故障。

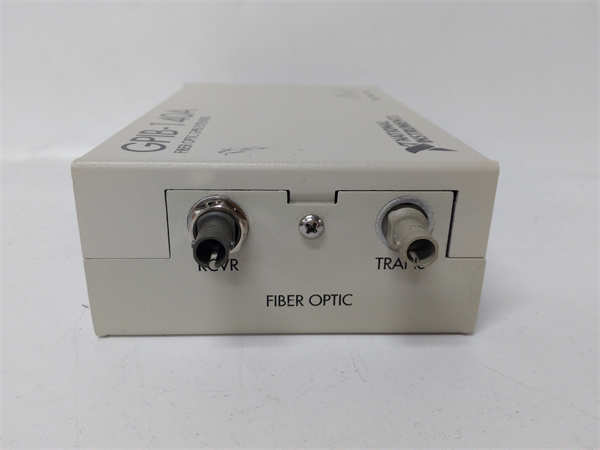

NI GPIB-140A
生命周期与迁移策略
National Instruments 已正式将 GPIB-140A 列入停产清单，并停止提供官方驱动更新和技术支持。继续使用的主要风险包括：硬件不可替换、驱动与新操作系统不兼容、缺乏安全补丁，以及未来审计中被认定为“非受控设备”。
在无法立即重构测试系统的前提下，可行的临时方案包括：采购并验证二手卡的功能完整性；使用 USB-GPIB 适配器（如 NI USB-GPIB-HS）作为替代接口（需确认仪器地址冲突与吞吐量满足要求）；或将关键仪器升级为支持 LAN/LXI 的新型号，逐步淘汰 GPIB 依赖。
制造商推荐的迁移路径是采用 NI PCIe-GPIB 或 NI USB-GPIB-HS 接口模块。PCIe-GPIB 提供更高带宽和现代总线支持，但需主板具备 PCIe x1 插槽；USB-GPIB 则便于部署，适用于便携或小型系统。无论哪种方案，均需重新安装 NI-488.2 驱动（v18+）并验证所有仪器通信脚本的兼容性。对于大型 ATE 系统，建议制定分阶段仪器替换计划，最终向基于 LXI 或 PXIe 的全数字化测试架构过渡。
