NI CFP-AO-210 模拟量输出模块 – 8 通道输出，分布式控制执行核心！

描述

NI CFP-AO-210 是美国国家仪器（NI）CompactFieldPoint 系列中的一款高性能 8 通道模拟量输出模块，主要用于将分布式控制系统的数字指令转换为模拟信号，驱动现场执行机构动作。作为 NI 分布式控制解决方案的核心执行组件，NI CFP-AO-210 凭借模块化设计和灵活的输出能力，可分散部署于工业现场，实现对分散执行设备的精准控制。​

该模块支持电压（0-10V）和电流（4-20mA）两种输出模式，可灵活对接阀门定位器、变频器、伺服驱动器、模拟量调节阀等多种执行设备，广泛应用于工业过程控制、自动化生产线、精密测试台、能源管理等领域。在实际应用中，NI CFP-AO-210 与 CompactFieldPoint 控制器及 LabVIEW 软件协同工作，接收控制器下发的数字控制指令，转换为稳定的模拟信号驱动执行设备，实现对流量、压力、速度、位置等工艺参数的精准调节，尤其适用于需要分布式控制的复杂工业场景。​

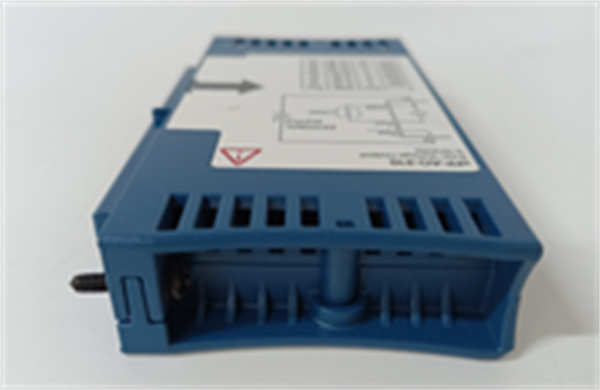

CFP-AO-210 NI

主要特点和优势​

NI CFP-AO-210 最核心的优势在于其卓越的输出精度与灵活的信号适配能力。模块采用 16 位高精度数模转换器（DAC），输出精度可达 ±0.02% 满量程，长期漂移量小于 50ppm/℃，能确保控制信号的长期稳定性，满足高精度工业控制需求。同时，它支持 0-10V 电压输出和 4-20mA 电流输出两种模式，每通道可独立配置输出类型，无需更换模块即可适配不同输入类型的执行设备，大幅提升系统配置灵活性。​

分布式部署与工业级可靠性是NI CFP-AO-210 的另一大亮点。模块采用紧凑的 DIN 导轨式设计，体积小巧，可直接安装在靠近执行设备的现场控制柜内，缩短控制信号传输距离，减少信号衰减和电磁干扰（EMI）影响，相比集中式输出方案更能保证控制精度。在硬件防护上，NI CFP-AO-210 具备 250V AC 通道间电气隔离和过电流保护功能，能抵御工业现场的浪涌冲击和射频干扰（RFI），适应 – 20℃至 70℃的宽温工作环境，即使在振动、粉尘较多的恶劣工况下也能稳定运行。​

在软件兼容性与易用性方面，NI CFP-AO-210 表现出色。它深度兼容 NI LabVIEW、LabWindows/CVI 等主流软件开发平台，用户可通过图形化编程快速实现控制逻辑设计、输出信号配置与状态监控，无需编写复杂的底层驱动代码，极大缩短项目开发周期。此外，模块支持热插拔功能，可在系统运行状态下更换模块，减少停机维护时间；内置的自诊断功能能实时监测模块供电、通信和输出通道状态，出现过载、短路等故障时及时发出报警，便于运维人员快速定位问题。​

The NI CFP-AO-210 analog output module delivers precise and reliable signal generation for distributed industrial control applications, leveraging NI’s advanced data conversion technology. With 16-bit resolution and ±0.02% full-scale accuracy, it produces stable voltage (0-10V) and current (4-20mA) signals, making it ideal for controlling precision actuators such as servo drives, control valves, and variable frequency drives in complex industrial systems.​

Engineered for rugged field deployment, the CFP-AO-210 features 250V AC channel-to-channel isolation and overcurrent protection, ensuring robust operation in electrically noisy environments. Its wide operating temperature range (-20°C to 70°C) and mechanical durability enable reliable performance in harsh conditions involving vibration, dust, and temperature fluctuations. The module’s seamless integration with NI LabVIEW simplifies control system development, while hot-swappable functionality minimizes downtime during maintenance, enhancing overall system availability and operational efficiency.​

CFP-AO-210 技术规格​

​

​

应用领域​

NI CFP-AO-210 凭借高精度输出性能和分布式部署优势，在多个专业领域得到广泛应用。在工业过程控制领域，大型水处理厂的加药系统、过滤系统分布于不同区域，NI CFP-AO-210 可分散安装于各子系统控制柜内，接收中央控制器指令后，输出 4-20mA 电流信号控制加药泵转速和阀门开度，实现对水质处理过程的精准调节，确保出水水质达标。​

在自动化生产线领域，汽车焊接生产线的多个焊接机器人需要独立的速度和位置控制，NI CFP-AO-210 可作为每个机器人控制单元的模拟量输出组件，输出 0-10V 电压信号控制伺服驱动器，配合 LabVIEW 开发的同步控制程序，实现多机器人协同作业，提升生产效率和焊接精度。在精密测试台领域，航空发动机零部件测试台需要对多个测试工装的压力、温度进行模拟控制，NI CFP-AO-210 可输出稳定的模拟信号驱动工装执行元件，模拟不同工况下的零部件运行环境。​

此外，在能源管理和楼宇自动化领域，NI CFP-AO-210 也发挥着重要作用。在智能电网的分布式电站中，它可输出控制信号调节逆变器的输出功率，实现能源的高效分配；在楼宇自动化中，能输出信号控制空调系统的风机转速和水阀开度，根据室内环境参数动态调节舒适度，达到节能目的。无论何种场景，NI CFP-AO-210 都是分布式模拟量控制的理想执行组件。​

相关产品​

1. NI CFP-9002：CompactFieldPoint 嵌入式控制器，与CFP-AO-210配套使用，下发控制指令至模块。​
2. NI CFP-AI-111：CompactFieldPoint 模拟量输入模块，与CFP-AO-210协同，组成 “采集 – 控制 – 输出” 闭环系统。​
3. NI CFP-DO-400：CompactFieldPoint 数字量输出模块，可与CFP-AO-210共同集成，同时输出模拟量和数字量控制信号。​
4. NI LabVIEW：图形化编程软件，用于CFP-AO-210的控制程序开发与输出状态监控。​
5. NI CFP-BP-1：CompactFieldPoint 电池备份模块，为CFP-AO-210及控制器提供断电数据保护。​
6. NI 9263：cDAQ 系列模拟量输出模块，相比CFP-AO-210更适用于紧凑型集中控制场景。​
7. NI CFP-1804：高性能 CompactFieldPoint 控制器，支持CFP-AO-210组成大规模分布式控制系统。​
8. NI SCXI-1126：信号调理模块，可作为CFP-AO-210的补充，用于增强输出信号的驱动能力。​

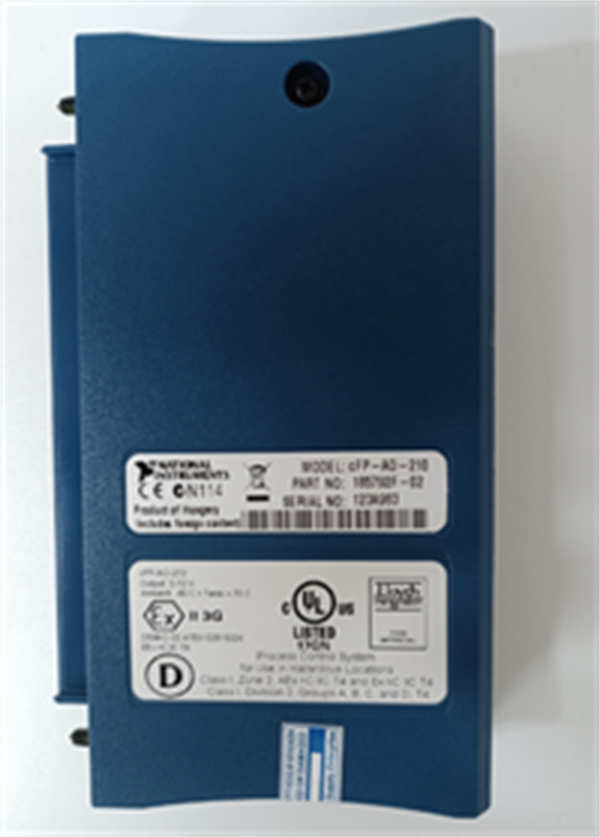

CFP-AO-210 NI

安装与维护​

安装前准备​

安装NI CFP-AO-210 前，需确认 DIN 导轨为 35mm 标准规格，检查模块外观有无破损、接口是否完好。同时，根据执行设备的输入类型（电压 / 电流）确定各通道输出模式，准备符合规格的 24VDC 电源线和屏蔽信号线缆，核对执行设备的负载阻抗是否在模块输出能力范围内（电压输出≥1kΩ，电流输出≤500Ω）。此外，需提前在 LabVIEW 软件中完成控制程序框架设计，并确保 CompactFieldPoint 控制器已配置好通信参数。​

安装要点​

将NI CFP-AO-210 卡入 DIN 导轨并通过螺丝固定，按照模块端子定义连接 24VDC 电源，注意区分正负极。根据各通道预设的输出模式连接信号线缆，电压输出需确保负载阻抗符合要求，电流输出需确认回路阻抗不超过限值。接线完成后，通过 RS485 或以太网将模块与控制器连接，开启电源后在 LabVIEW 中检测模块通信状态，配置输出范围、通道使能等参数，并通过万用表校准各通道输出精度。​

维护建议​

定期通过 LabVIEW 软件查看NI CFP-AO-210 各通道的输出值和状态，每月清洁模块表面灰尘及接线端子氧化层，确保接触可靠。若出现输出信号异常或执行设备不动作，先检查接线和执行设备是否正常，再通过模块 LED 指示灯判断供电、通信状态。更换模块时，需先断开电源，记录接线顺序和参数配置，新模块接入后利用热插拔功能恢复通信，无需关停整个系统，确保控制连续性。
