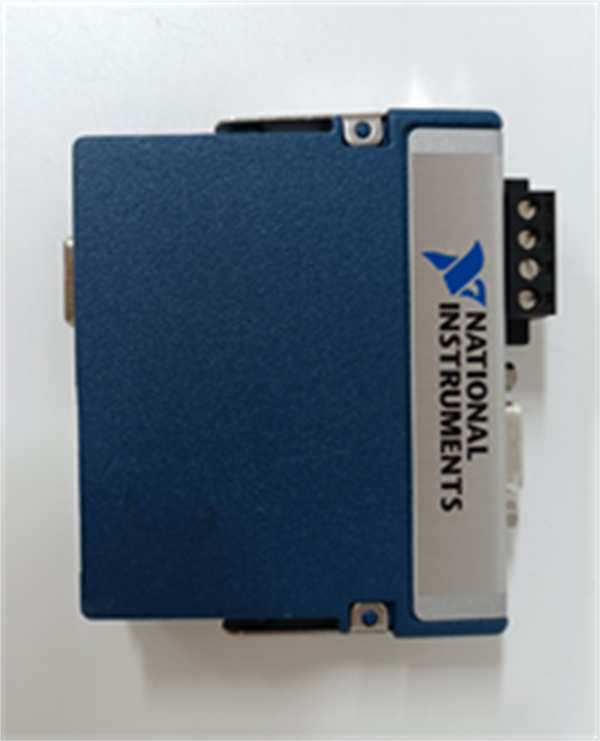

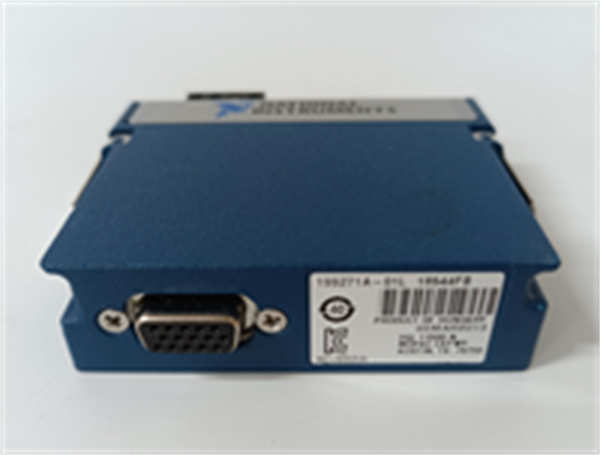

NI-9505 运动控制模块 – 适配 CompactRIO，高精度轴控制优选！

描述

National Instruments NI-9505 是美国国家仪器（NI）公司推出的 CompactRIO 系列运动控制模块，专为需要高精度多轴协同控制的工业自动化场景设计。作为 CompactRIO 平台的关键组件，National Instruments NI-9505 可直接插入 cRIO 机箱，通过 FPGA（现场可编程门阵列）实现低延迟的实时运动控制，完美适配 NI 的 LabVIEW 图形化编程环境。

在自动化系统中，National Instruments NI-9505 主要承担多轴运动轨迹规划与执行的任务，支持 8 个独立轴的脉冲输出控制，同时接收 8 路编码器反馈信号，形成完整的位置闭环控制。无论是简单的点到点运动，还是复杂的轮廓插补，National Instruments NI-9505 都能提供稳定可靠的控制性能，这也是它在半导体封装设备、精密机床、协作机器人等高端制造领域广泛应用的重要原因。

主要特点和优势

高精度多轴控制能力

National Instruments NI-9505 支持 8 轴独立脉冲输出，每轴脉冲频率高达 1MHz，能驱动步进电机或伺服电机实现精细的位置控制，最小位移分辨率可达 0.1μm（配合高精度滚珠丝杠）。模块内置 32 位计数器，可接收增量式编码器（A/B 相）信号，计数频率达 4MHz，确保位置反馈的实时性与准确性。在电子组装设备中，这种高精度控制能让贴片机的吸嘴定位误差控制在 ±2μm 以内，大幅提升产品良率。

灵活的运动模式与同步功能

National Instruments NI-9505 支持多种运动模式，包括点到点运动、梯形速度曲线、S 曲线加减速等，用户可通过 LabVIEW 直观配置运动参数（如加速度、速度、目标位置）。更重要的是，模块支持轴间同步功能，通过 FPGA 的硬实时特性，可实现 8 轴之间的同步误差≤10ns，这对需要多轴协同的应用（如 3D 打印机的 XYZ 三轴联动、机器人的多关节协调运动）至关重要。

强大的编程与集成能力

作为 NI 生态的一部分，National Instruments NI-9505 完美兼容 LabVIEW 与 LabVIEW Real-Time 开发环境，工程师可通过图形化编程快速实现复杂的运动控制算法，无需编写底层代码。模块还支持 EtherCAT 工业以太网协议，可与第三方伺服驱动器（如施耐德 LXM32 系列）无缝通信，扩展系统的兼容性。此外，它提供丰富的 API 函数库，方便用户在 C/C++ 或 Python 环境中开发定制化控制程序。

工业级可靠性设计

National Instruments NI-9505 采用工业级元器件，工作温度范围覆盖 – 40℃~70℃，能适应工厂车间的极端环境；模块通过 UL 61010-1 安全认证和 CE 电磁兼容认证，可抵御工业现场的电磁干扰（EMI），确保脉冲信号传输不受干扰。其坚固的金属外壳设计提供额外的机械保护，适合安装在振动较大的设备（如数控机床）中，平均无故障时间（MTBF）超过 100,000 小时。

The National Instruments NI-9505 delivers exceptional multi-axis motion control capabilities for demanding industrial applications. With 8 independent axes of 1MHz pulse output and 4MHz encoder feedback, it achieves sub-micron positioning accuracy critical for semiconductor manufacturing and precision machining. Its FPGA-based architecture enables deterministic control with inter-axis synchronization errors below 10ns, making it ideal for coordinated motion tasks like robotic arm manipulation and 3D printing.

What truly sets the NI-9505 apart is its seamless integration with NI’s software ecosystem. LabVIEW’s graphical programming environment simplifies complex motion algorithm development, while support for EtherCAT expands compatibility with third-party drives. Built to withstand harsh industrial conditions, the module operates from -40°C to 70°C with robust EMI immunity, ensuring reliable performance in factory floors and manufacturing cells where precision and uptime are paramount.

National Instruments NI-9505 技术规格

应用领域

在半导体封装测试设备中，National Instruments NI-9505 用于控制探针台的 X/Y/Z 三轴运动平台，通过 1MHz 脉冲输出驱动精密伺服电机，配合 4MHz 编码器反馈，实现探针与芯片焊盘的精准对接，定位误差控制在 ±1μm 以内，满足微米级测试需求。多轴同步功能则确保在探针移动过程中保持姿态稳定，避免划伤芯片表面。

精密机床领域，National Instruments NI-9505 可控制数控铣床的 XYZ 轴与主轴，通过 LabVIEW 编程实现复杂的曲面加工轨迹。其梯形速度曲线功能能优化刀具的加减速过程，减少机械冲击，延长刀具寿命；而轴间同步功能则保证了轮廓加工的精度，使复杂零件的加工误差不超过 5μm。

协作机器人系统中，National Instruments NI-9505 用于控制机器人的 6 个关节轴，支持 S 曲线加减速模式，使机器人运动更加平滑，避免对抓取工件造成冲击。通过 EtherCAT 协议，模块可实时接收力传感器信号，实现力控装配（如电子元件的插拔），配合编码器反馈形成位置 – 力混合控制，大幅提升机器人的操作灵活性。

相关产品

1. National Instruments cRIO-9035：CompactRIO 控制器，与National Instruments NI-9505配套使用，提供实时处理器与 FPGA 资源，是运动控制系统的核心计算单元。
2. National Instruments NI-9234：4 通道应变片输入模块，可与National Instruments NI-9505组成力 – 位置混合控制系统，适合需要力反馈的精密装配场景。
3. National Instruments NI-9514：4 轴伺服驱动模块，与National Instruments NI-9505相比，集成了功率放大电路，可直接驱动中小功率伺服电机，简化系统设计。
4. National Instruments LabVIEW Professional：图形化编程软件，用于National Instruments NI-9505的运动控制程序开发，内置丰富的运动控制函数库。
5. National Instruments NI-9923：终端模块，为National Instruments NI-9505提供便捷的接线接口，支持弹簧式接线端子，简化现场布线。
6. National Instruments NI-9502：2 轴运动控制模块，功能与National Instruments NI-9505类似，适合轴数较少的小型控制系统，成本更低。

安装与维护

安装前准备：安装National Instruments NI-9505 前，需确认 CompactRIO 机箱型号（如 cRIO-9035）与固件版本（需兼容 NI-9505 的硬件驱动），检查模块的连接器是否完好，避免针脚弯曲。关闭机箱电源后，将National Instruments NI-9505 对准机箱的空闲插槽，注意模块上的定位凸起与机箱凹槽对齐，缓慢推入直至锁定机构扣紧，确保与背板电气连接可靠。安装完成后，建议用扎带固定模块的连接线，避免振动导致接线松动。

维护建议：日常使用中，建议每 3 个月通过 NI MAX（Measurement & Automation Explorer）软件检查National Instruments NI-9505 的运行状态，包括脉冲输出频率、编码器信号质量等参数；每 6 个月清理模块表面的灰尘（可用压缩空气轻轻吹扫），确保散热良好；若系统出现运动精度下降，可通过 LabVIEW 的校准工具对各轴进行位置校准，补偿机械传动误差。注意在更新模块固件时，需先备份配置参数，避免升级过程中数据丢失
