关键技术规格 (备件核对用)
o产品型号: SCXI-1160
o制造商: National Instruments (NI)
o所属系统: SCXI (Signal Conditioning eXtensions for Instrumentation)
o开关配置: 16 行 × 16 列矩阵（256 个交叉点）
o继电器类型: 机电式干簧继电器（非固态）
o最大开关电压/电流: 30 V DC / 1 A（单点），125 V AC / 0.5 A（需降额使用）
o带宽: DC 至 20 MHz（取决于布线与负载）
o隔离方式: 通道间无电气隔离，共用背板参考地
o安装方式: 插入 SCXI-1000/1001 等兼容机箱
o控制接口: 通过 SCXI 机箱背板由主控制器（如 PCI-DAQ）经软件指令驱动

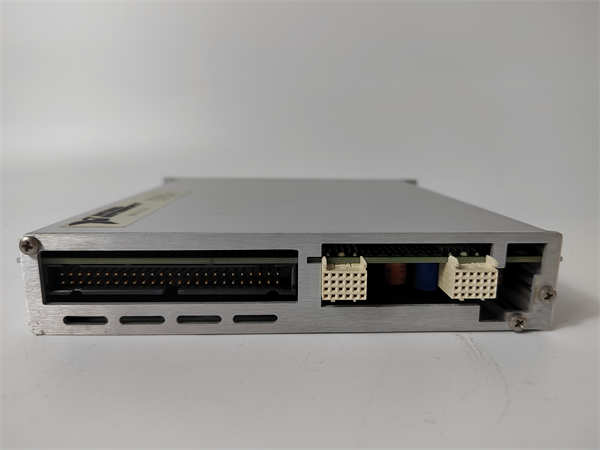

o前连接器: 两组 68 针 VHDCI（分别对应行与列）

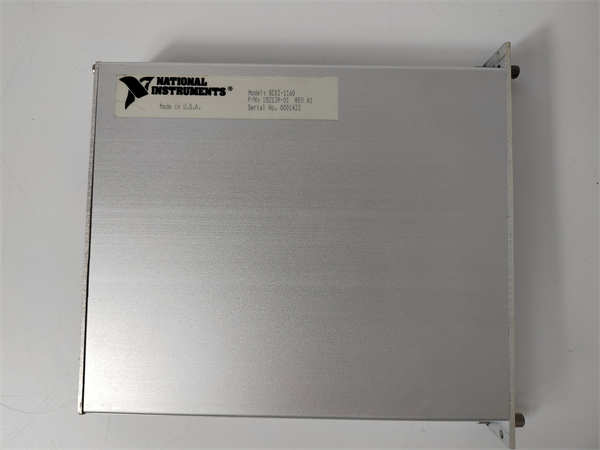

NI SCXI-1160
系统定位与停机影响
SCXI-1160 常用于高灵活性的自动化测试环境，例如电路板功能验证、传感器校准系统或多仪器共享架构中，作为“信号路由器”动态连接不同测试资源。由于其承担物理通断功能，一旦模块内部继电器粘连、触点氧化或驱动电路失效，将导致测试信号错连、短路或开路。在高速量产测试中，此类故障可能引发批量误判（良品被判废或缺陷品漏出），不仅造成直接经济损失，还可能损坏被测设备或测试仪器。即使系统具备冗余设计，SCXI-1160 的高集成度也使其难以局部替换，通常需整模块更换。
可靠性分析与常见故障点
该模块的核心薄弱点在于其机电继电器的机械寿命限制。典型故障模式包括：继电器触点因频繁开关而烧蚀或粘连、线圈驱动晶体管老化导致吸合无力、VHDCI 连接器针脚腐蚀引发控制信号丢失，以及内部 PCB 走线因热循环产生微裂纹。
设计上的局限性包括：无继电器动作计数功能（无法预估剩余寿命）、无触点状态反馈（软件无法确认实际通断状态）、对操作环境洁净度要求高（粉尘易导致触点污染）。建议维保人员重点执行以下预防措施：定期记录模块累计开关次数（若系统支持）；在低负载条件下进行周期性“触点清洗”操作（通断小电流以清除氧化膜）；检查前连接器是否牢固、无锈蚀；避免在超过额定电压/电流下长期运行；并在关键测试流程中加入通路自检步骤（如注入测试信号验证连通性）。

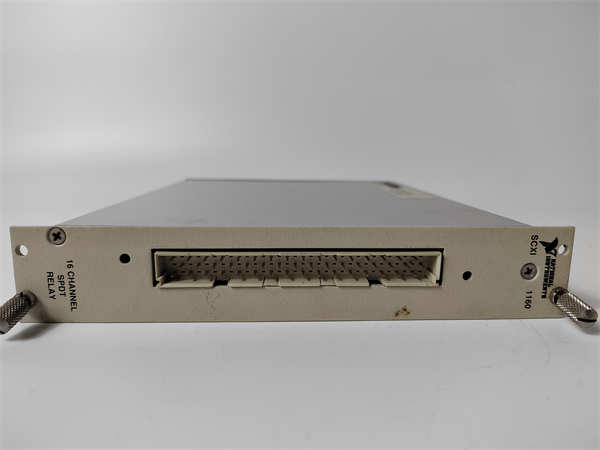

NI SCXI-1160
生命周期与迁移策略
NI 已全面终止 SCXI 产品线，SCXI-1160 不再获得任何技术支持或驱动更新，与现代操作系统和测试软件（如 TestStand 新版本）兼容性日益恶化。继续使用面临三大风险：一是继电器寿命不可控，突发故障概率高；二是无原厂备件，翻新件触点状态未知；三是缺乏远程诊断能力，故障排查依赖人工介入，延长停机时间。
临时应对方案包括：建立关键模块的“冷备份”库存（含完整测试报告）；限制其在非关键或低频测试路径中使用；对高价值测试站加装外部继电器监控电路以辅助诊断。
长期迁移应转向 NI 推荐的 PXI/PXIe 开关平台。例如，NI PXI-2530B（32×16 矩阵继电器模块）或 NI PXI-2576（高密度多路复用器）在通道密度、切换速度、寿命（>1 亿次）和软件集成度上均显著优于 SCXI-1160，并支持 NI-SWITCH 驱动与 TestStand 深度集成。迁移需重新设计信号路由拓扑、更换机箱（如 PXIe-1082）、重接线缆，并更新测试程序中的开关控制逻辑。尽管初期投入较高，但可大幅提升测试可靠性、吞吐量与长期可维护性，是现代化测试系统的必要演进方向。
