NI GPIB-140A 是美国国家仪器（NI）推出的高性能通用接口总线（GPIB）扩展器，专为工业自动化、测试测量和科研场景设计。作为 GPIB 系统的核心组件，它通过光纤传输技术突破传统 GPIB 总线的距离限制（最远可达 1 公里），同时支持多设备扩展（最多 26 台），适用于复杂仪器控制与分布式数据采集系统。其缓冲传输技术确保数据完整性，兼容 IEEE 488.1 和 HS488 协议，可无缝集成至现有测试平台或工业控制系统。

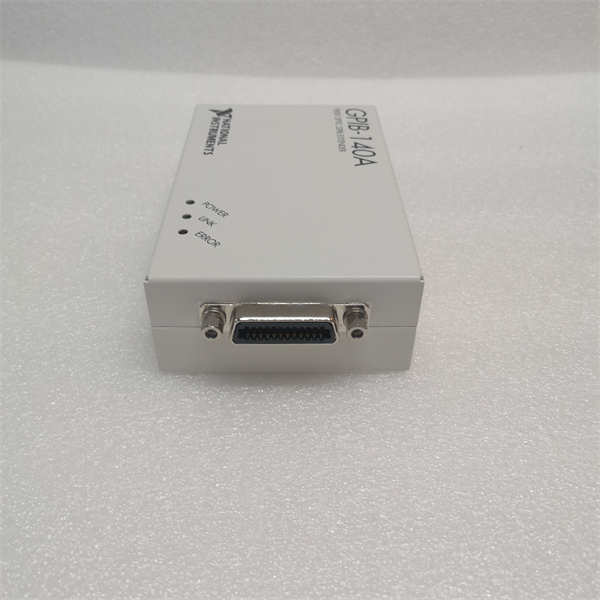

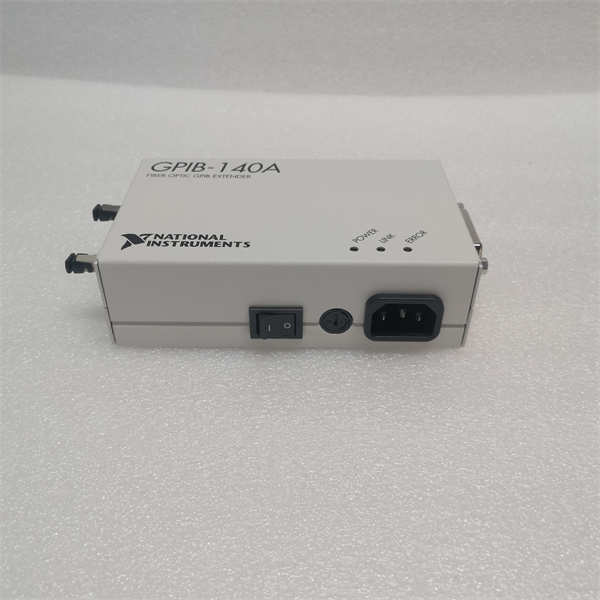

NI GPIB-140A
技术规格
| 参数名称 | 参数值 |
| 接口类型 | GPIB（IEEE 488.1/HS488），光纤扩展接口（ST 连接器） |
| 传输速率 | – IEEE 488.1：最高 1.1 MB/s – HS488：最高 2.8 MB/s |
| 通信距离 | 单段光纤传输最远 1 公里，支持多段级联扩展 |
| 设备数量 | 单系统最多支持 26 台 GPIB 设备（含扩展器） |
| 工作温度范围 | 0°C 至 + 55°C |
| 电源要求 | – 输入电压：120/220/240 VAC（多版本可选） – 功耗：≤10 W |
| 尺寸（长 × 宽 × 高） | 212mm × 44mm × 160mm |
| 重量 | 约 0.55 kg |
| 防护等级 | IP30（防尘、防固体异物） |
| 协议支持 | IEEE 488.1、IEEE 488.2、HS488 |
| 兼容性 | – 操作系统：Windows、Linux、macOS – 软件：NI-VISA、LabVIEW、C# 等 |
主要特点与优势
长距离稳定传输
采用光纤通信技术，突破传统 GPIB 总线 20 米的距离限制，支持 1 公里内无信号衰减传输，适用于分布式测试系统或工业现场设备的远程控制。
多设备扩展能力
单系统可连接 26 台 GPIB 设备（含扩展器），满足大型测试平台对多仪器协同工作的需求，例如半导体测试实验室中多台示波器、信号发生器的同步控制。
高速数据处理
HS488 协议下传输速率达 2.8 MB/s，配合缓冲传输技术，确保实时数据采集与控制，适用于高速自动化测试场景（如汽车电子元件的批量检测）319。
工业级可靠性
- 宽温设计：0°C 至 + 55°C 工作温度范围，适应实验室、车间等复杂环境。
- 抗干扰能力：光纤传输隔离电磁干扰，适合强电环境下的精密测量（如电力设备测试）。
- 冗余保护：内置过流、过热保护电路，平均无故障时间（MTBF）超过 10 万小时。
灵活配置与软件支持
- 即插即用：通过 DIP 开关设置设备地址和通信模式，无需额外编程即可与现有 GPIB 系统集成。
- 多语言开发：支持 LabVIEW、C#、Python 等编程语言，提供 NI-VISA 驱动和示例代码，降低开发门槛。

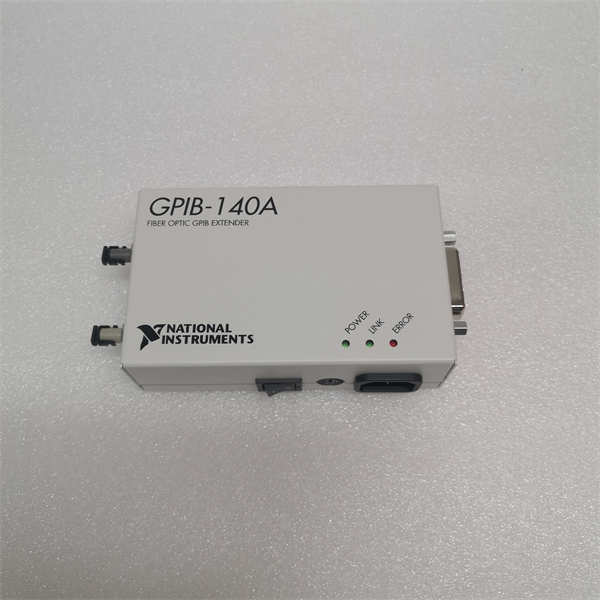

NI GPIB-140A
应用领域
测试与测量
- 电子研发：连接示波器、频谱分析仪等仪器，实现高速信号采集与分析，例如通信设备的射频性能测试。
- 半导体制造：控制探针台、分选机等设备，完成芯片参数的自动化测试（如晶圆级测试）。
工业自动化
- 生产线检测：集成压力传感器、温度控制器等设备，实现生产过程的实时监控与闭环控制（如汽车装配线的扭矩检测）。
- 能源管理：远程控制电力仪表、可编程电源，优化工业设备的能耗（如智能电网的分布式监控）。
科研与教育
- 实验室自动化：同步控制离心机、光谱仪等设备，实现实验数据的自动化记录与分析（如生物医学研究中的多参数监测）。
- 教学演示：通过 GPIB 接口连接教学仪器（如函数发生器、数字万用表），支持学生进行基础电子实验。
安装与维护
硬件连接
- 光纤布线：使用 ST 接口光纤连接主扩展器与从扩展器，确保光纤长度≤1 公里，避免过度弯曲（最小弯曲半径 30mm）。
- 设备配置：通过 DIP 开关设置扩展器地址（0-30）和通信模式（IEEE 488.1 或 HS488），确保与主控制器地址不冲突。
软件配置
- 驱动安装：下载并安装 NI-VISA 和 NI-488.2 驱动程序，通过 Measurement & Automation Explorer（MAX）扫描并识别设备。
- 编程接口：使用 LabVIEW 的 GPIB 函数库或 C# 调用 NI-488.2 API，实现仪器控制与数据交互。
维护建议
- 定期检查：每季度清洁设备表面灰尘，检查光纤接口是否松动或污染。
- 校准周期：每年使用标准信号源校准模拟量通道，确保精度偏差≤±0.1%。
- 固件更新：访问 NI 官网下载最新固件，优化系统稳定性和协议兼容性。
