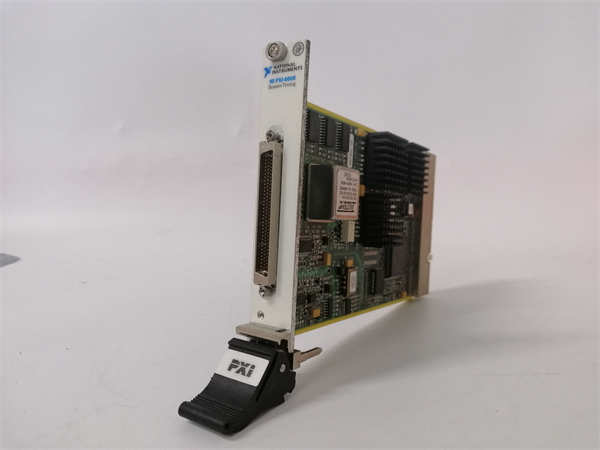

National Instruments 185745H-02 | PXI-6608 定时器卡 | 关键老旧硬件维保指南

描述

关键技术规格 (备件核对用)

o产品型号: PXI-6608
o制造商: National Instruments
o所属系统: PXI 高性能定时与同步平台
o计数器通道数: 8 路独立 32 位计数器/定时器
o时间基准: 板载 20 MHz TCXO（温补晶振），稳定性 ±25 ppm
o输入信号类型: 支持 TTL/CMOS 电平，兼容增量式编码器 A/B/Z 相
o最大输入频率: 80 MHz（直接计数模式）
o测量功能: 频率、周期、脉宽、双边沿间隔、角位置（带正交解码）、事件计数
o输出功能: 可编程脉冲序列、门控信号、中断触发
o接口总线: PXI（兼容 CompactPCI 机械与电气规范）
o驱动支持: NI-DAQmx（需 19.x 或更早版本）
o板载内存: 每通道 2 kSa FIFO（用于缓冲事件时间戳）

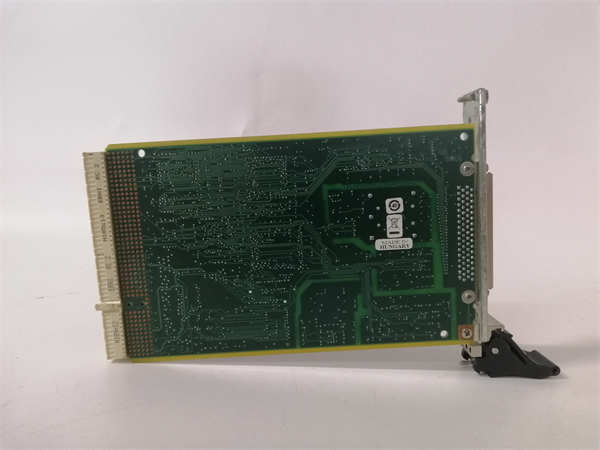

PXI-6608 185745H-02

系统定位与停机影响

PXI-6608 通常作为高精度时间与位置测量的核心硬件，部署在电机特性测试、旋转机械监控、激光测距同步或粒子加速器束流诊断等对时序精度要求严苛的系统中。其 8 个独立计数器可同时处理多路编码器或高频脉冲信号，并提供纳秒级时间戳能力。若该模块失效且无可用替换件，将导致整个位置反馈或频率测量链路中断，可能引发测试数据失真、运动控制失控，甚至造成设备超速等安全风险，尤其在闭环测试环境中影响尤为严重。

可靠性分析与常见故障点

尽管 PXI-6608 采用工业级设计，但因其服役年限较长（2000 年代中期产品），长期运行后易出现典型老化问题。最常见的故障模式包括：TCXO 晶振频率漂移导致时间基准失准、输入比较器因静电或浪涌损坏造成通道失效、FIFO 缓冲区读写异常引发数据丢失。此外，模块对电源纹波敏感，在老旧 PXI 机箱中若供电不稳，可能触发内部逻辑错误。

设计上的薄弱环节主要体现在：无通道级电气隔离，现场干扰易耦合至背板；输入保护电路有限，面对感性负载反电动势或接线误操作时抗冲击能力较弱；同时，其高密度 FPGA 逻辑在高温环境下长期运行可能出现时序违例。

预防性维护建议包括：定期使用标准频率源校验各通道测量精度；检查现场接线是否屏蔽良好并远离动力线缆；确保 PXI 机箱风扇正常运转，避免模块局部过热；在系统上电/断电时遵循规范顺序，防止浪涌冲击；对关键通道建立长期漂移监测档案。

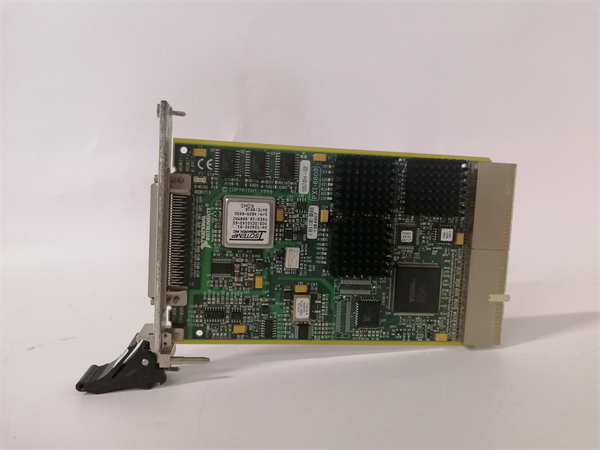

PXI-6608 185745H-02

生命周期与迁移策略

NI 已将 PXI-6608 列入“End of Life”清单，停止生产与官方支持。继续使用的风险包括：备件不可持续、无固件更新、与新版操作系统（如 Windows 11）或驱动不兼容。目前仅能通过二手市场获取模块，但存在翻新、参数漂移或隐性损伤风险。

在无法立即更换系统的前提下，临时解决方案包括：储备至少一块经全功能验证的备用模块；委托具备 FPGA 和模拟电路能力的第三方进行板级维修；或通过软件冗余，将关键测量任务分配至多个通道以降低单点失效概率。

官方推荐的迁移路径是升级至 PXIe-6614 或 PXIe-6638 系列。PXIe-6614 提供 8 通道计数器功能，基于 PXI Express 总线，支持更高吞吐量和现代 NI-DAQmx 驱动；PXIe-6638 则集成更多高级定时功能（如 DDS 波形生成）。迁移需更换为 PXIe 机箱，并可能涉及 LabVIEW 代码重构（特别是底层寄存器操作部分）。
