关键技术规格 (备件核对用)
o产品型号: SCXI-1141
o制造商: National Instruments
o所属系统: SCXI 信号调理平台
o输入通道数: 4 路差分模拟输入
o输入电压范围: ±100 V（连续）
o输出电压范围: ±10 V（兼容标准 DAQ 输入）
o通道隔离: 每通道独立隔离，隔离电压达 1,000 Vrms（通道间及通道对背板）
o带宽: 典型值 5 kHz（-3 dB）
o增益精度: ±0.1%（典型）
o共模抑制比 (CMRR): > 120 dB @ 60 Hz
o接口方式: 通过专用电缆连接至 DAQ 设备（如 PCI/PXI-6071E、E 系列等）
o供电来源: 由 SCXI 机箱背板提供 ±15 V 和 +5 V
o配套机箱: SCXI-1000、SCXI-1001、SCXI-1002 等

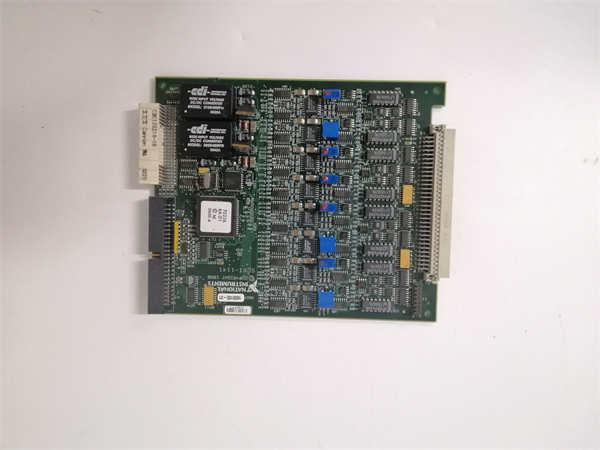

SCXI-1141 182610D-01
系统定位与停机影响
SCXI-1141 通常部署在对电气安全要求极高的测试环境中，例如变频器直流母线监测、光伏组串电压采集、或大功率电机绕组测试系统。其核心价值在于提供每通道高达 1,000 Vrms 的强化隔离，确保即使在极端工况下，高压也不会传导至 DAQ 主机或操作人员。若该模块失效（如隔离击穿或增益漂移），轻则导致测量数据失真，重则引发 DAQ 设备烧毁、系统短路甚至人身安全事故。在连续运行的关键测试平台中，其故障将直接触发紧急停机，造成实验中断或产线停滞。
可靠性分析与常见故障点
尽管 SCXI-1141 采用高可靠性设计，但因服役年限普遍超过 10–15 年，老化问题日益突出。最常见的故障模式包括：高压隔离变压器或光耦性能退化导致 CMRR 下降、精密衰减电阻网络因长期高压应力发生阻值漂移、内部电解电容干涸引发电源纹波增大。此外，接线端子在潮湿或含硫环境中易腐蚀，造成接触不良，表现为通道读数跳变或完全丢失。
设计上的薄弱环节主要体现在：无自检或健康状态指示功能，故障具有隐蔽性；模块依赖 SCXI 机箱的稳定供电，在老旧机箱中若电源噪声大，可能影响输出精度；同时，其高隔离结构对静电和浪涌敏感，现场维护操作不当易造成不可逆损伤。
预防性维护建议包括：每年使用高精度标准源对各通道进行增益与偏移校准；目视检查端子有无氧化、烧蚀痕迹；确保机箱接地良好并远离强电磁干扰源；避免在带电状态下插拔模块或传感器线缆；对服役超 12 年的模块建立优先更换计划。

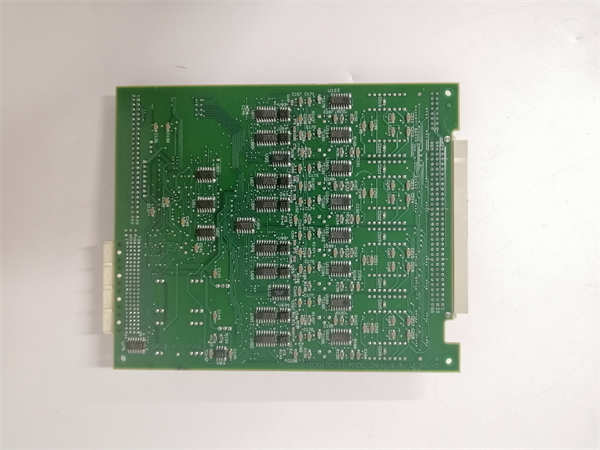

SCXI-1141 182610D-01
生命周期与迁移策略
NI 已全面终止 SCXI 平台支持，SCXI-1141 无直接官方替代型号。继续使用面临三大风险：备件枯竭、无技术支援、与现代操作系统（如 Windows 10/11）及驱动不兼容。当前市场几乎无可靠新件，二手件存在参数漂移或隐性损伤风险。
临时维持方案包括：储备至少一块经全通道高压校验的功能备件；委托具备高压模拟电路维修能力的第三方进行板级修复（如更换隔离器件、校准电阻）；或在前端增加外部高压分压探头 + 通用隔离放大器作为过渡方案。
长期迁移推荐转向 现代 PXIe 或 CompactDAQ 架构。可行路径包括：
- 使用 NI PXIe-4309（配合外部高压衰减器）实现高精度多通道采集；
- 采用 CompactDAQ + C Series 高压模块（如 NI 9229，支持 ±300 V 差分输入，具备 600 Vrms 通道隔离）；
- 或选用第三方兼容平台（如 Dewesoft SIRIUS XHS、HBM QuantumX）实现无缝高压采集。
