NAI 64SD1-08KRF1-13 多功能板卡 – 24V DC 稳定供电，64 通道高效数据处理！

描述

NAI 64SD1-08KRF1-13是 NAI 公司针对工业自动化领域推出的核心板卡产品，隶属于 NAI SD1 系列，定位为 “多功能一体化数据处理单元”，可同时承担数据采集、信号转换、实时控制三大核心任务。在工业控制系统（ICS）中，它相当于 “数据中枢”—— 既能接收传感器、执行器等设备传输的原始信号，又能通过内置的数字信号处理（DSP）模块完成信号滤波、放大与解析，最终将处理后的数据通过通信接口传输至上层的可编程逻辑控制器（PLC）或分布式控制系统（DCS）。​

不同于单一功能的板卡，NAI 64SD1-08KRF1-13的优势在于 “多功能集成”，无需额外搭配采集卡、转换卡即可满足复杂工业场景需求，大幅减少系统接线与安装空间。无论是中小型生产线的局部控制，还是大型工业设备的全流程监控，NAI 64SD1-08KRF1-13都能凭借灵活的适配性，成为连接底层设备与上层系统的关键桥梁。​

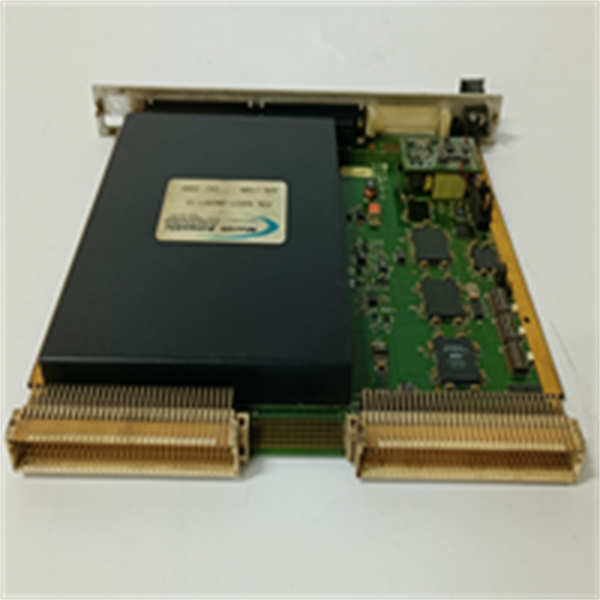

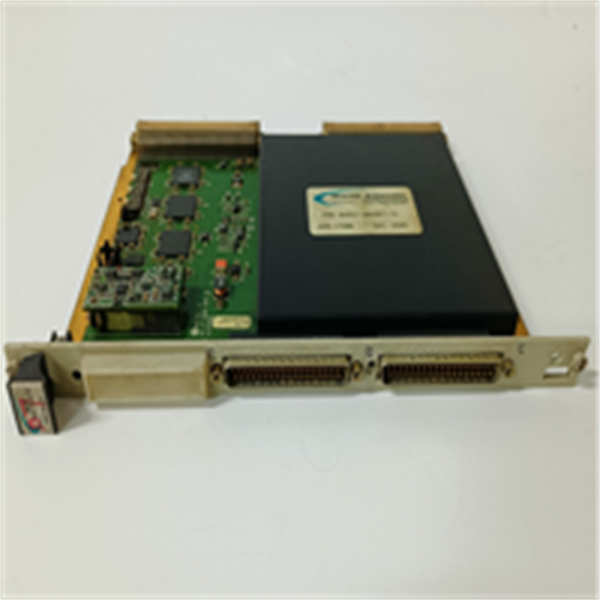

64SD1-08KRF1-13 NAI

主要特点和优势​

首先，通道容量与信号兼容性突出。NAI 64SD1-08KRF1-13配备 64 个通用输入 / 输出（I/O）通道，其中 32 路支持模拟信号（电压范围 0-10V DC、4-20mA），32 路支持数字信号（NPN/PNP 极性可选），可同时接入温度传感器、压力变送器、光电开关等多种设备，无需根据信号类型单独选型，降低了系统配置复杂度。​

其次，数据处理速度与精度领先。板卡内置的高速采样模块，脉冲频率范围覆盖 0.5Hz 至 500kHz，采样分辨率达 16 位，能精准捕捉快速变化的工业信号（如高速运转电机的电流波动）；同时，通过硬件级的抗干扰设计（内置电磁兼容 EMC 滤波器、浪涌保护电路），可有效抵御工业现场的电磁干扰（EMI），确保数据采集误差小于 0.1%，满足高精度控制场景（如航空航天设备测试、精密化工反应控制）的需求。​

再者，环境适应性与可靠性强。NAI 64SD1-08KRF1-13的工作温度范围为 – 40°C 至 + 85°C，湿度耐受范围 0-95%（无凝露），可在高温、高湿的重工业环境（如钢铁厂、水泥厂）或低温的户外设备（如油田井口监控）中稳定运行；板卡采用工业级元器件（平均无故障时间 MTBF 达 10 万小时），并通过了振动（10-500Hz，1.5g 加速度）、冲击（50g 峰值加速度）测试，能承受设备启动或运行时的机械振动冲击。​

最后，通信与集成灵活性高。板卡支持以太网（TCP/IP）、串口（RS485/RS232）、CAN 总线（CANopen 协议）三种主流通信接口，可直接接入不同架构的工业网络；同时，它兼容 Rockwell、Siemens 等主流品牌的 PLC 与 DCS 系统，无需额外开发驱动程序，通电后即可通过组态软件完成参数配置，大幅缩短系统调试周期。​

The NAI 64SD1-08KRF1-13 stands out as a versatile workhorse in industrial automation, boasting 64 universal I/O channels that seamlessly handle both analog (0-10V DC, 4-20mA) and digital (NPN/PNP) signals. This eliminates the need for multiple single-function cards, simplifying system integration while reducing installation space and wiring complexity. Equipped with a high-performance DSP chip, it achieves a 16-bit sampling resolution and a pulse frequency range of 0.5Hz to 500kHz, ensuring precise capture of fast-changing industrial signals with an error margin of less than 0.1%—critical for applications like aerospace testing and precision chemical process control.​

Built to thrive in harsh environments, the NAI 64SD1-08KRF1-13 operates reliably from -40°C to +85°C and withstands 0-95% humidity (non-condensing), making it suitable for heavy industries (steel, cement) and outdoor oilfield monitoring. Its rugged design includes EMC filters and surge protection to resist EMI, while industrial-grade components deliver a 100,000-hour MTBF. With multi-protocol support (Ethernet TCP/IP, RS485/RS232, CANopen), it integrates effortlessly with major PLC/DCS systems (Rockwell, Siemens) without custom drivers, cutting commissioning time significantly.​

NAI 64SD1-08KRF1-13 技术规格​

​

​

应用领域​

在航空航天与国防领域，NAI 64SD1-08KRF1-13是理想的测试与控制组件。它可用于无人机地面站的传感器数据采集（如飞行姿态传感器、动力系统电流监测），通过高精度采样实时反馈设备运行状态；在导弹导航系统调试中，能同步采集陀螺仪、加速度计的模拟信号与舵机的数字控制信号，帮助工程师分析导航精度与控制响应速度；此外，军用雷达的信号预处理环节，也可借助其抗干扰能力，过滤电磁杂波，确保雷达数据的准确性。​

在流程工业领域（石油、化工、电力），NAI 64SD1-08KRF1-13承担着生产过程监控的核心角色。在石油开采的井口监控系统中，它可同时采集井口压力（4-20mA 信号）、油温（PT100 电阻信号）与阀门开关状态（数字信号），并将数据传输至油田 SCADA 系统，实现井口异常的实时报警；在化工反应釜控制中，能根据采集到的反应温度、压力信号，通过通信接口向 PLC 发送控制指令，调节加热功率或进料阀门开度，确保反应过程稳定；在火力发电厂的锅炉监控中，其宽温工作特性可适应锅炉附近的高温环境，持续采集水位、蒸汽流量等关键数据，保障锅炉安全运行。​

在智能制造领域，NAI 64SD1-08KRF1-13适配于自动化生产线的多设备协同控制。例如，在汽车零部件组装线上，它可采集机械臂的位置传感器信号（模拟量）、输送带的速度信号（脉冲量）与工位的光电开关信号（数字量），通过数据整合实现机械臂与输送带的同步运行；在 3C 产品（手机、电脑）的检测线上，能同时接入多个检测仪器的信号，快速判断产品是否合格，提升检测效率。​

相关产品​

1. NAI 64SD1-08KRF1-11：与NAI 64SD1-08KRF1-13同属 SD1 系列，核心差异在于通信接口 —— 仅保留以太网与串口，无 CAN 总线接口，适合无需 CAN 协议的简化型控制系统，成本更低。​
2. NAI 64SD1-10KRF1-13：升级款型号，额定电流提升至 10A，额定功率达 240W，可驱动更大功率的执行器（如大型阀门、电机），其余参数（通道数量、通信接口）与NAI 64SD1-08KRF1-13一致，适合高功率需求场景。​
3. NAI 32SD1-08KRF1-13：精简通道版本，仅含 32 路 I/O（16 路模拟 + 16 路数字），尺寸缩小至 150mm×203.2mm，适合空间有限的小型设备（如实验室测试台、小型机床），功能特性与NAI 64SD1-08KRF1-13保持兼容。​
4. NAI 64SD2-08KRF1-13：SD2 系列升级型号，新增无线通信模块（支持 4G/5G），可用于无有线网络覆盖的户外场景（如风电、光伏电站），数据处理速度与NAI 64SD1-08KRF1-13相当，且兼容原有安装尺寸。​
5. NAI 64SD1-08KRF2-13：功能扩展型号，增加 1 路 Profibus-DP 接口，适配西门子等品牌的传统 DCS 系统，解决老旧工业系统的兼容问题，其余电气参数与NAI 64SD1-08KRF1-13完全一致。​
6. NAI 64SD1-08KRF1-15：高防护版本，防护等级提升至 IP65，可直接安装在户外或粉尘较多的环境（如矿山、水泥厂），无需额外防护外壳，工作温度范围与NAI 64SD1-08KRF1-13相同。​

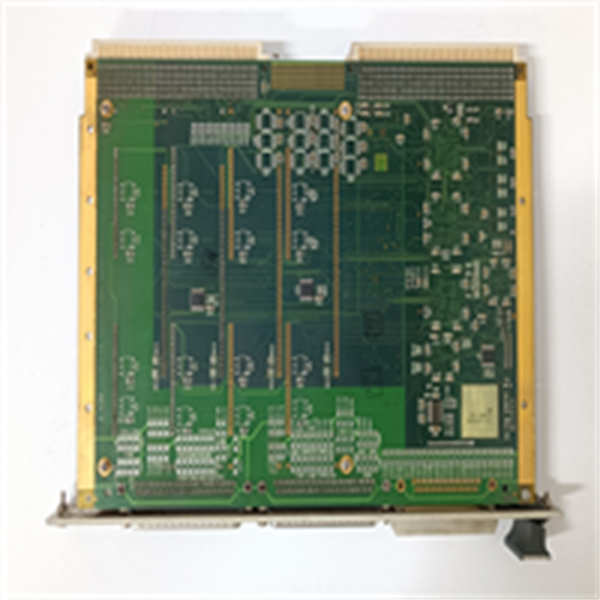

64SD1-08KRF1-13 NAI

安装与维护​

安装前准备：安装NAI 64SD1-08KRF1-13前，需先确认安装环境 —— 远离强电磁干扰源（如大功率变频器、高压电缆），避免安装在设备振动频率超过 10-500Hz 的位置；同时，检查电源回路是否稳定，建议在输入电源端串联 10A 的过载保护 fuse，防止电压波动损坏板卡；此外，需提前核对板卡的安装孔位尺寸（222.25mm×203.2mm），确保安装支架或导轨能适配，避免强行固定导致板卡变形。​

安装过程要点：NAI 64SD1-08KRF1-13采用面板式安装，先将板卡通过 4 个 M4 螺丝固定在支架上，扭矩控制在 0.8-1.2N・m（避免螺丝过紧损坏板卡外壳）；接线时，模拟信号与数字信号的线缆需分开敷设（间距≥10cm），防止信号串扰，且所有接线端子需拧紧（扭矩 0.5N・m），避免接触不良导致数据中断；通电前，需再次核对电源正负极（24V DC 正极接 “V+” 端子，负极接 “GND” 端子），防止反接烧毁板卡。​

维护建议：日常维护NAI 64SD1-08KRF1-13时，每周需查看板卡状态指示灯 ——“PWR” 灯常亮表示电源正常，“COM” 灯闪烁表示通信正常，若指示灯异常（如 “ERR” 灯常亮），需先检查电源与通信线路；每季度需断电清洁板卡表面，用干燥的软毛刷清除灰尘（避免使用压缩空气，防止灰尘进入内部元器件），同时检查接线端子是否松动，重新紧固松动的端子；若板卡出现故障（如数据采集无响应），需先更换备用板卡恢复系统运行，再将故障板卡送修，避免直接拆卸导致系统停机时间过长。
