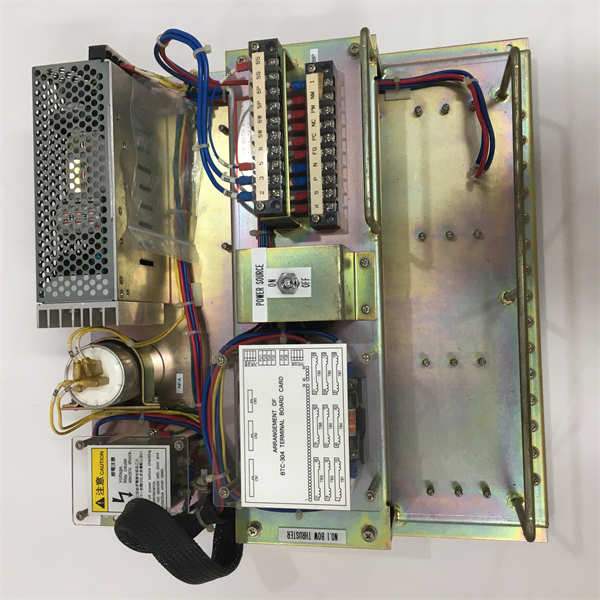

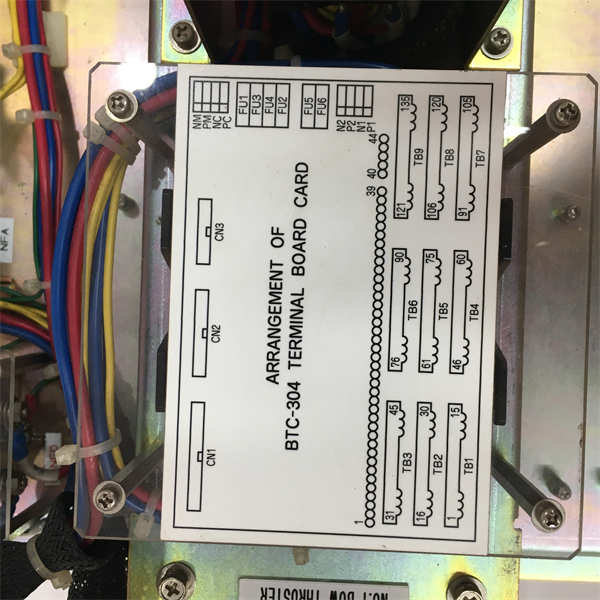

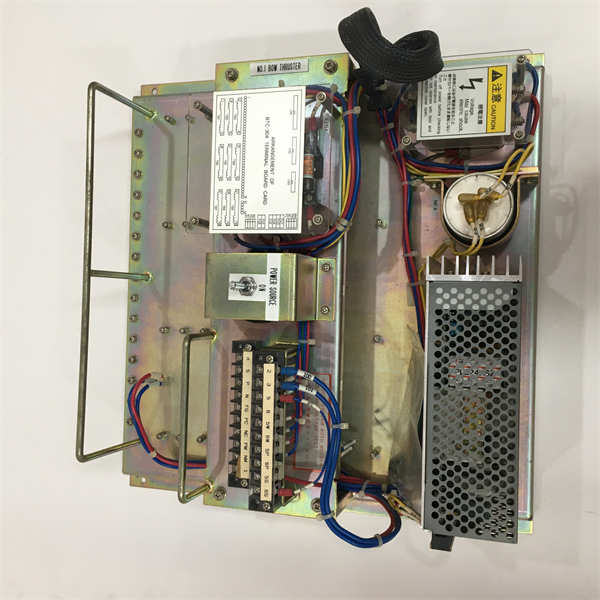

Nabtesco BTC-304-04 印刷电路板(PCB)卡/控制模块组件

描述

Nabtesco BTC-304-04是一款由日本纳博特斯克(Nabtesco)公司生产的印刷电路板(PCB)卡。该模块很可能是纳博特斯克精密控制系统中的一个关键电子组件，特别是与其船舶推进器（Thruster）控制系统相关的部分。作为控制系统的大脑或接口，此类PCB卡负责处理和传输电气信号，以实现对推进器操作的精确控制，包括推力大小、方向和俯仰角的调节。

鉴于纳博特斯克在船舶自动化和运动控制领域的专业性，BTC-304-04很可能在以下一个或多个方面发挥作用：

信号处理：接收来自操作员指令（如操纵杆、自动驾驶仪）的输入信号，或来自传感器（如位置、负载传感器）的反馈信号。

逻辑控制：执行预编程的控制逻辑，将输入信号转换为驱动推进器执行器的输出指令。

通信接口：与其他控制单元、驱动器或船舶集成系统进行数据交换。

诊断与保护：可能包含用于系统自诊断、故障检测和安全保护功能的电路。

此类专业PCB通常设计坚固耐用，以适应船舶工作环境中的振动、温度变化和电磁干扰。

Nabtesco BTC-304-04

技术规格

制造商:Nabtesco(纳博特斯克)

产品类型:印刷电路板(PCB)卡/控制模块组件

所属系列:BTC-304系列(可能与船舶推进器控制相关)

主要功能:信号处理、逻辑控制、通信接口

典型应用:船舶推进器控制系统、船舶自动化系统

连接接口:可能是多针连接器、端子排等(用于电源、信号输入/输出、通信)

供电要求:典型为DC电源(如24V DC)，具体取决于系统设计

工作温度:工业级温度范围(通常为-10°C至+60°C或更宽)

环境适应性:抗振动、抗冲击、防潮、防盐雾(符合船用设备标准)

组件类型:可能包含微控制器、模拟/数字电路、继电器、通信芯片等

诊断功能:可能包含LED指示灯用于状态显示

认证:可能符合船级社认证(如ABS,DNV,Lloyd’s Register等)，取决于最终产品集成

主要特点和优势(基于同系列产品推断)

基于对Nabtesco在船舶控制领域产品的一般了解，BTC-304-04可能具备以下特点和优势：

高可靠性：作为船舶关键系统的组件，该PCB卡应具备高可靠性，以确保在长时间运行和恶劣海洋环境下的稳定性能。

精确控制能力：能够实现对推进器（如可调螺距螺旋桨或全回转推进器）的精确推力、方向和俯仰控制，从而提高船舶的操纵性和燃油效率。

系统集成性：设计用于与其他Nabtesco或第三方船舶自动化系统无缝集成，便于构建综合的船舶控制解决方案。

坚固耐用：采用工业级设计和制造标准，能够承受船舶运行中常见的振动、冲击和温度变化。

维护便利性：作为模块化组件，在出现故障时，可以相对方便地进行更换，减少船舶的停机时间。

安全性：可能内置或支持安全联锁功能，以防止误操作或系统故障导致的危险情况。

Nabtesco BTC-304-04

应用领域

Nabtesco BTC-304-04 PCB卡的主要应用领域集中在需要精密运动控制和高可靠性的海洋和工业领域：

船舶推进器控制系统：这是最核心的应用。该PCB卡将作为控制逻辑板，用于管理船舶的主推进器（如舵桨、侧向推进器、艏艉推进器）的运行，为船舶提供精准的操纵和定位能力，尤其适用于：

*远洋船舶：货轮、油轮、客轮等。

*特殊船舶：拖船、供应船、海洋工程船、钻井平台等，这些船只对定位精度和操纵性要求极高。

*游艇：高端游艇的精密控制系统。

船舶自动化和导航系统：作为更大型船舶自动化系统的一部分，与其他导航设备、动力管理系统等进行数据交换和联动控制。

工业运动控制：虽然主要应用于船舶，但考虑到Nabtesco广泛的精密减速机和运动控制产品线，类似的技术也可能应用于其他需要高精度、高可靠性运动控制的工业机械或自动化设备中。

相关产品

与Nabtesco BTC-304-04 PCB卡相关的产品通常包括：

Nabtesco船舶推进器系统：例如可调螺距螺旋桨(CPP)系统、全回转推进器(Azimuth Thruster)系统、侧向推进器(Bow/Stern Thruster)等，BTC-304-04是这些系统内部的电子控制部分。

推进器操纵杆(Lever/Joystick)：操作员用于发送指令的输入设备，其信号通过电缆或网络传输到控制PCB。

传感器：如负载传感器、位置传感器、转速传感器等，用于提供推进器运行状态的反馈信号给控制PCB。

液压动力单元(HPU)：如果是液压驱动的推进器，HPU负责提供动力，PCB会控制HPU的阀门和泵。

人机界面(HMI)/操作员面板：用于显示推进器状态和允许操作员进行设置的界面。

Nabtesco驱动器或伺服系统：如果是电动推进器，PCB会与相关的电机驱动器进行通信。

Nabtesco自动化系统：船舶集成自动化系统中的其他控制模块和通信设备。

Nabtesco BTC-304-04

安装与维护

安装前准备：在安装Nabtesco BTC-304-04 PCB卡时，请务必参考Nabtesco提供的详细产品手册和系统集成说明。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作。佩戴防静电腕带和使用防静电垫，以防止静电放电对PCB内部精密电子元件造成损坏。确认安装环境符合制造商对温度、湿度和振动的要求。所有电缆连接，包括电源、信号线和通信线，必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠，以确保最佳性能和避免干扰。

维护建议：为了确保Nabtesco BTC-304-04 PCB卡的长期稳定和高可靠性运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，防止因过热或污染导致的故障。定期检查PCB卡上的任何LED指示灯，它们通常提供模块运行状态和潜在问题的初步诊断信息。检查所有电缆连接是否牢固，无松动、腐蚀或绝缘层损坏迹象。由于PCB卡是敏感的电子组件，不建议非专业人员进行拆解或维修。对于任何复杂的故障诊断或维修，强烈建议联系Nabtesco认证的技术服务工程师或专业船舶电子维修服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件Nabtesco BTC-304-04 PCB卡（或其他Nabtesco工业和船舶控制组件）提供全面的产品保障。
