MTL MTL831B 信号隔离栅 – ATEX 认证，石油化工防爆环境专用！

描述

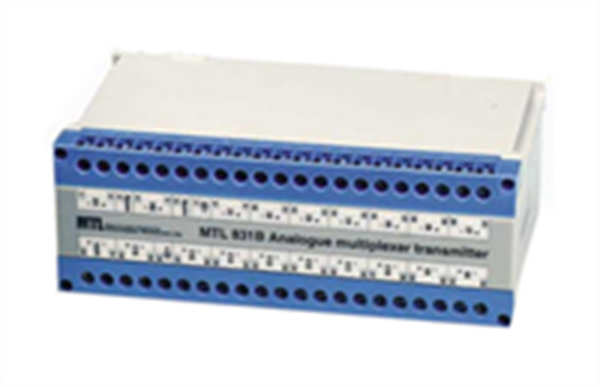

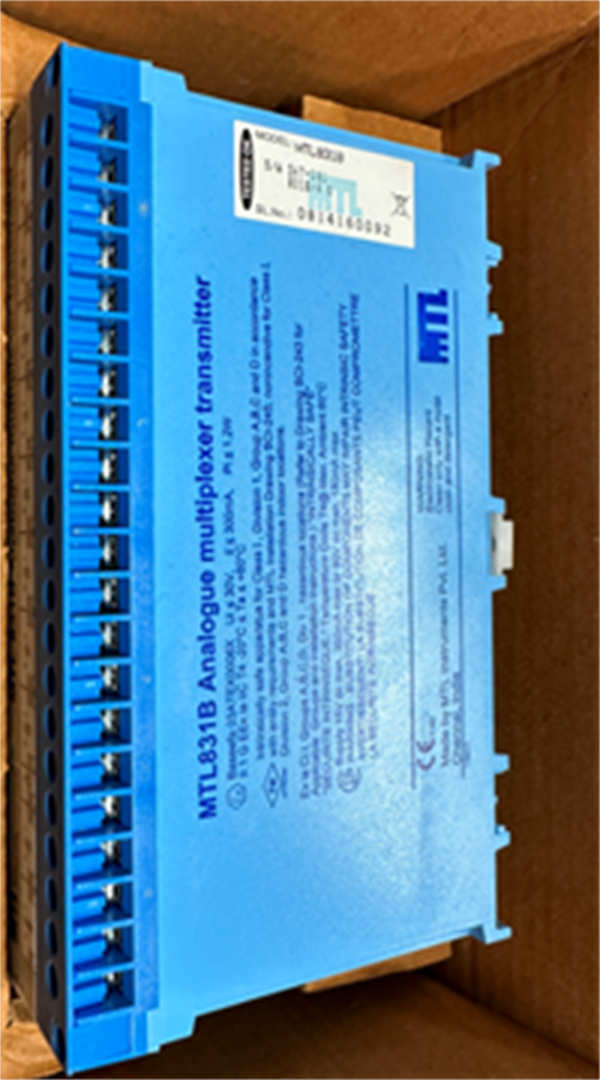

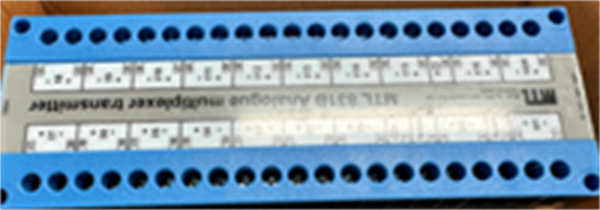

MTL MTL831B 是 MTL Instruments 800 系列中的单通道本质安全型隔离栅，专为工业防爆环境设计，核心作用是在危险区（如 Zone 0/1 防爆区域）与安全区之间建立可靠的信号隔离屏障。作为过程控制系统（PCS）的 “安全卫士”，它能将危险区传感器、变送器输出的 4-20mA 模拟信号，经过电气隔离后精准传输至安全区的 PLC（可编程逻辑控制器）或 DCS（分布式控制系统），同时防止安全区的过压、过流信号窜入危险区引发爆炸风险。​

这款 MTL831B 不仅具备高精度信号隔离能力，还集成了浪涌保护功能，能抵御工业现场的电磁干扰（EMI）与瞬态电压冲击，保障信号传输的稳定性。在石油化工、天然气开采等对防爆要求极高的行业中，MTL MTL831B 凭借严苛的防爆认证与可靠性能，成为连接现场设备与中控系统的核心桥梁，既保护人员与设备安全，又确保生产数据的准确采集。​

MTL831B MTL

主要特点和优势​

本质安全认证完备：MTL831B 拥有全球主流防爆认证，包括 ATEX（欧洲防爆标准）II 1G Ex ia IIC T6 Ga、IECEx（国际电工委员会防爆标准）Ex ia IIC T6 Ga，可直接用于最严苛的 Zone 0 危险区，无需额外防爆措施，极大降低项目防爆成本。这种本质安全（Intrinsic Safety, IS）设计，通过限制电路能量，确保即使在故障状态下也不会产生足以点燃爆炸性气体的火花或高温。​

高精度信号隔离：设备采用磁隔离技术，对 4-20mA 模拟信号的隔离精度达 ±0.1% 满量程，线性误差极小，能精准还原现场传感器的测量数据。同时，MTL MTL831B 的共模抑制比（Common Mode Rejection Ratio, CMRR）高达 80dB@50/60Hz，可有效抑制工业现场因接地差异产生的共模干扰，避免信号失真影响中控系统判断。​

集成浪涌保护：针对工业现场常见的雷击、设备启停产生的瞬态浪涌，MTL831B 内置 TVS（瞬态电压抑制器）与自恢复保险丝，能快速吸收浪涌能量，保护后端 PLC/DCS 输入模块免受损坏。这种 “隔离 + 保护” 一体化设计，减少了额外浪涌保护器的采购与安装成本。​

宽环境适应性：MTL831B 的工作温度范围覆盖 – 20°C 至 60°C，湿度耐受 5% 至 95% 非冷凝环境，可适应化工车间高温、高湿或户外严寒的安装场景。设备采用标准 DIN 导轨安装设计，宽度仅 12.5mm，能在狭小的控制柜内密集部署，节省安装空间。​

The MTL MTL831B excels as a critical safety component in hazardous industrial environments, delivering uncompromised intrinsic safety and signal integrity. Its dual-certification (ATEX, IECEx Ex ia IIC T6 Ga) ensures compliance with global explosive atmosphere regulations, making it suitable for Zone 0 applications where even minimal ignition risk is unacceptable.​

With a signal isolation accuracy of ±0.1% full scale and 80dB CMRR, the MTL831B guarantees precise transmission of 4-20mA analog signals from field transmitters to control systems, eliminating interference-related errors. The integrated surge protection further enhances reliability by safeguarding against transient voltage spikes, a common cause of control system downtime in harsh industrial settings. Its compact DIN-rail design (12.5mm width) and wide operating temperature range (-20°C to 60°C) ensure easy integration and consistent performance across diverse installation conditions.​

MTL831B 技术规格​

​

​

应用领域​

MTL831B 在石油化工行业应用最为广泛，比如在炼油厂的催化裂化装置中，它可连接危险区的压力变送器（如测量反应釜压力），将 4-20mA 信号隔离后传输至中控室的 DCS，既防止压力信号失真导致的操作失误，又避免安全区电路故障引发装置爆炸。在乙烯生产车间的 Zone 0 区域，MTL MTL831B 还能适配温度传感器，保障高温反应过程的温度数据稳定采集。​

天然气开采与输送场景中，MTL831B 同样不可或缺。在井口采气平台的危险区，它可隔离流量计输出的流量信号，确保信号安全传输至远程监控系统，同时抵御海上高湿、盐雾环境对设备的侵蚀。在天然气管道加压站，设备能保护 PLC 输入模块免受压缩机启停产生的浪涌冲击，保障管道输送的连续运行。​

此外，在煤炭矿井的井下防爆系统（如瓦斯监测）、制药行业的溶剂反应釜控制中，MTL831B 凭借本质安全设计与高精度隔离性能，能满足不同防爆等级与工艺要求，为安全生产提供关键保障。即使在高电磁干扰的钢铁、冶金车间，其优异的抗干扰能力也能确保传感器信号的准确传输。​

相关产品​

• MTL832B：同系列单通道隔离栅，与MTL831B功能相似，但支持 0-10V 电压信号输入输出，适配电压型传感器 / 执行器。​
• MTL833B：双通道 4-20mA 信号隔离栅，可同时隔离两路危险区信号，适合需要密集部署的场景，比两台MTL831B更节省安装空间。​
• MTL805B：本质安全型电源隔离栅，可与MTL831B配套使用，为危险区的传感器提供安全供电，形成 “电源 + 信号” 双隔离保护。​
• MTL815B：数字信号隔离栅，支持 RS-485 总线信号隔离，与MTL831B分别适配模拟量与数字量信号，共同构建全面的防爆信号传输系统。​
• MTL825B：继电器输出隔离栅，可将安全区的开关信号隔离后控制危险区的电磁阀，与MTL831B互补，满足防爆场景下的开关控制需求。​
• MTL851B：高速模拟信号隔离栅，响应时间比MTL831B更快（≤1ms），适合需要快速信号传输的动态控制场景（如高速反应釜）。​

MTL831B MTL

安装与维护​

安装前准备：需确认安装区域的防爆等级符合MTL831B 的认证范围（至少 Zone 1 及以上），环境温度在 – 20°C 至 60°C 之间，避免靠近热源或强电磁干扰源（如大功率电机）。检查MTL831B 配件是否齐全，包括主机、DIN 导轨卡扣，同时准备符合防爆要求的接线端子（如 Ex d 级接线盒），接线时需严格区分危险区（通常标注 “FIELD”）与安全区（通常标注 “SYSTEM”）接线端，避免接反引发安全风险。​

维护建议：每月检查MTL831B 的电源指示灯（绿色）与信号指示灯（黄色）是否正常，若指示灯熄灭或闪烁，需排查供电或接线问题；每季度通过信号发生器模拟 4-20mA 信号，测试MTL831B 的隔离精度，确保误差在 ±0.1% 满量程内。设备无需定期更换耗材，但清洁时需断电，用干燥软布擦拭外壳，避免使用酒精等腐蚀性清洁剂，防止损坏防爆外壳。
